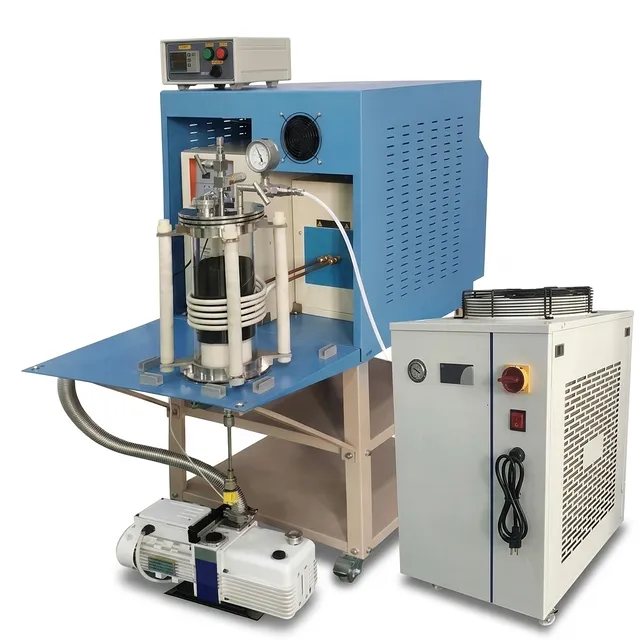

带5英寸石英管与2200℃温度控制器的15KW感应加热系统

产品概述

这套高频感应加热系统代表了热加工技术的尖端水平，专为先进材料科学与工业研发设计。通过将功率强劲的15KW感应加热器与精密石英腔相结合，该设备可帮助研究人员以极高的加热速度和控温精度，实现最高2200℃的工作温度。本系统作为交钥匙解决方案设计，集成高真空能力、循环水冷却单元和高纯石墨坩埚组件，为新型金属合金与高温陶瓷的熔炼、烧结提供了完善的实验平台。

该设备的主要应用场景包括碳化硅晶体生长的物理气相传输法（PVT）、熔体浸渗，以及半导体晶圆的快速热处理。它广泛应用于航空航天、能源和电子领域，这些领域对材料纯度和热稳定性要求极高。模块化设计可根据特定工艺要求进行改装，对于正在从基础研究向中试生产过渡的实验室来说，是一款多功能利器。

设备采用工业级部件与重型移动机架打造，可在严苛工况下保持稳定可靠的性能。从防腐电容隔膜计到100%占空比感应加热器，每一个部件都经过精心挑选，确保长期运行稳定性。系统集成了水压、超温、功率波动自动保护机制，用户大可放心操作，在高要求研究环境下同时保障操作人员安全与设备使用寿命。

核心特点

• 高效15KW感应电源：采用先进固态感应发生器，本系统可提供最高15KW功率，支持100%占空比工作。30-80kHz的频率范围可实现深层热穿透，将能量高效传递至石墨感受器，实现传统电阻炉无法比拟的快速升温速率。
• 精密PID温控：集成数字控制器具备30段可编程曲线，可实现复杂热加工流程，包括精准升温、保温和冷却阶段。自动PID整定可保持±3℃的控温精度，确保敏感实验批次间结果可重复。
• 卓越隔热与耐火设计：坩埚周围采用高纯氧化铝制成的特殊三层耐火组件。该设计可承受2200℃的极端工作环境，同时最大程度减少外部石英腔的热损失，保护系统结构完整性。
• 高真空与气氛控制能力：配备156升/分钟双级旋片真空泵和KF-25真空接口，系统可实现低至10E-2托的真空度（选配涡轮泵可达到10E-5托）。带针阀的不锈钢法兰和防腐隔膜计可实现惰性气体氛围的精确控制。
• 可靠的安全与监测机制：设备配备0.02MPa设定值的自动泄压阀，以及酚醛或聚碳酸酯材质防护屏。这些功能结合水流量和过功率自动传感器，可降低高温操作过程中的风险。
• 集成冷却与气体管理：标配58升/分钟循环水冷机，可维持感应线圈和电源处于最佳工作温度。紧凑型直读流量计可在100-1000cc/min范围内精细调节气体流量，支持精准的气氛加工。
• 专业石英加工腔：外径130mm的石英管为热加工提供清洁、非反应性的环境。铰接式顶部法兰方便物料装卸，C型热电偶穿通接口可直接精准监测坩埚温度。
• 移动式模块化结构：整套系统安装在重型钢制移动推车上，提供600mm×800mm的稳定工作空间。该设计方便在实验室内移位，也可对真空泵、冷水机和加热单元进行高效整理。

应用领域

技术规格

系统概述：TU-RL05

为什么选择我们

• 专为极端热性能设计：与标准实验室炉不同，本系统针对最高2200℃的温度优化，采用高频感应技术实现快速热循环，大幅缩短加工时间。
• 完善的交钥匙解决方案：本设备作为完整集成系统交付，包含感应发生器、真空泵、冷水机和所有必要耐火部件，安装后即可立即投入使用。
• 精度与可重复性：高精度C型热电偶与30段PID控制器相结合，可精确复制复杂加热曲线，对一致性要求高的冶金和半导体研究至关重要。
• 可靠的工业级制造品质：从不锈钢真空法兰到重型移动推车，每个部件都为严苛的工业和学术环境打造，具备高投资回报和低维护需求。
• 安全优先的设计：集成超温、水压自动保护，搭配物理防护屏和泄压阀，为高压高温操作提供多层安全保障。

我们的工程团队可随时帮您根据特定研究需求配置这套系统，或讨论定制坩埚和腔体改装方案。立即联系我们获取技术咨询或正式报价。
