800°C高温快速热处理炉，配备旋转样品架，适用于近距升华及薄膜太阳能电池研究

产品概述

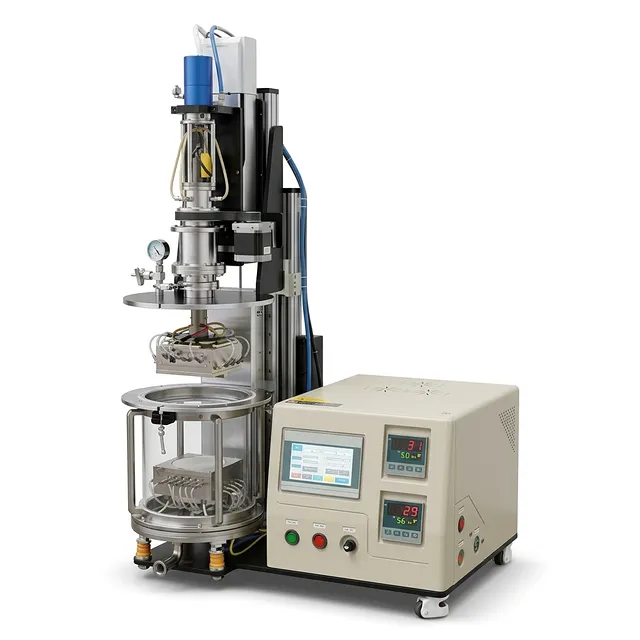

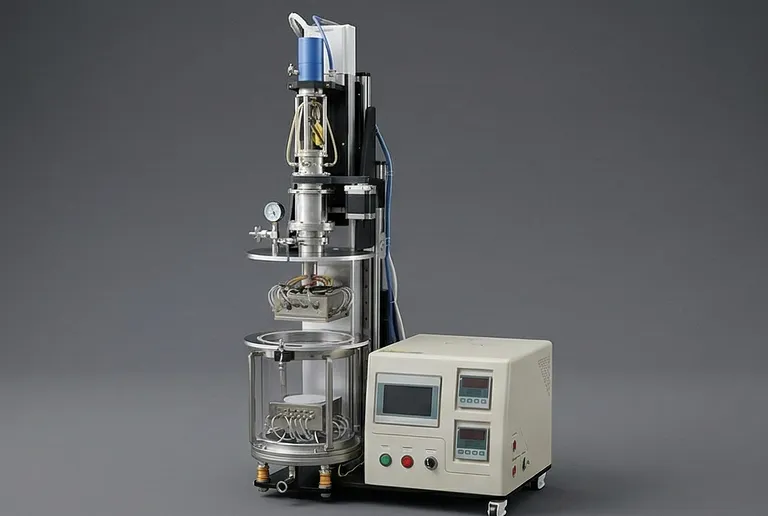

该先进热处理系统专为近距升华（CSS）和高均匀性薄膜沉积而设计。通过将高强度卤素加热技术与专业的旋转基底机构相结合，该设备为先进材料的合成提供了受控环境。系统设计可处理最大5x5英寸的基底，使其成为基础材料科学研究和中试规模光伏器件开发的通用平台。其双区加热架构允许精确建立热梯度，这对于升华过程中的受控气相传输和晶粒生长至关重要。

该装置主要用于可再生能源和半导体研究领域，是制造下一代太阳能电池的关键工具。它在有关硒化锑（Sb2Se3）光伏，以及碲化镉（CdTe）和钙钛矿基器件的标志性研究中发挥了重要作用。该设备允许研究人员探索取向一维带状结构和良性晶界，从而促进生产具有改善电荷传输特性的高效电池。其设计优先考虑了在加热和冷却循环过程中抑制不需要的二次相所需的快速热响应。

该炉专为严苛的研发环境而打造，提供工业级的可靠性和性能。它具有坚固的真空密封石英腔体和水冷基础设施，确保了高温循环期间的操作稳定性。精密数字控制系统和高真空兼容性的集成，使得在多个批次中均能获得可重复的结果。无论是用于快速热退火（RTA）还是复杂的升华涂层，该系统都能提供全球领先学术机构和工业研究实验室所需的稳定性和精度。

主要特点

先进的加热与热控制

• 独立双区卤素加热： 系统利用20个高性能卤素灯，分为顶部和底部两组。这种配置允许对源材料和基底进行独立温度控制，从而实现近距升华所需的精确热梯度调节。
• 快速热响应： 专为速度而设计，该装置的加热和冷却速率最高可达每秒10°C。这种快速能力对于快速热处理（RTP）应用至关重要，在这些应用中，必须最大限度地减少热预算，以防止掺杂剂扩散或基底退化。
• 高导热性AlN均匀板： 系统随附高导热性氮化铝（AlN）板。这些板放置在基底后面，以确保热量均匀分布，消除热点并确保整个5英寸表面上的薄膜生长均匀。

机械与运动卓越性

• 可旋转顶部样品架： 为实现卓越的涂层均匀性，顶部基底架配备了电动旋转机构。其转速范围为0至7 RPM可调，确保沉积的薄膜在方形或圆形晶圆上保持一致的厚度和相形貌。
• 可调加工间隙： 顶部和底部加热元件之间的垂直间距可手动调节，范围从2 mm到30 mm。这种灵活性允许用户优化升华物质的平均自由程，直接影响沉积速率和薄膜质量。
• 电动升降法兰系统： 重型不锈钢真空法兰由电动升降系统支撑。这使得样品装卸变得轻松，同时保持高真空密封所需的精确对准。

系统完整性与基础设施

• 高纯度石英腔体： 加工环境封装在高纯度熔融石英管（外径11英寸）内。这种透明介质允许卤素灯进行高效红外加热，同时提供优异的耐化学性和抗热震稳定性。
• 先进的真空管理： 系统采用SS316法兰和双硅胶O型圈构建，能够达到高真空水平（使用分子泵可达10E-5 Torr）。集成的防腐数字真空计提供腔体压力的实时监控。
• 集成冷却解决方案： 包含一台专用的58L/min循环水冷机，用于管理水冷套加热器的热负荷。这保护了内部组件，并允许特定材料相所需的快速冷却速率。

应用

技术规格

为何选择TU-RT32

• 经过验证的研究背景： 该系统架构因其在开发高效薄膜光伏方面的作用而受到包括《自然-光子学》（Nature Photonics）在内的领先科学期刊的认可。投资该设备意味着使用一个经过验证的高影响力研发平台。
• 卓越的薄膜均匀性： 与静态升华系统不同，基底架的集成旋转与AlN热扩散器相结合，确保了薄膜层在整个晶圆表面上以工业级均匀性沉积。
• 快速工艺迭代： 大功率卤素加热阵列允许快速热循环，显著提高了实验室的工作效率。这使得研究人员能够在不牺牲热精度的情况下，在更短的时间内测试更多参数。
• 稳健的工程与安全性： 从SS316真空法兰到水冷灯套和集成安全报警器，每个组件都旨在确保在严苛的热条件下具有长寿命和操作员安全。
• 全面支持： 我们提供一年有限保修和终身技术支持。我们的工程师随时准备协助系统集成、定制修改和工艺优化，以确保您的设施实现其研究目标。

如需详细的技术咨询或获取针对您特定薄膜研究要求的正式报价，请立即联系我们的技术销售团队。
