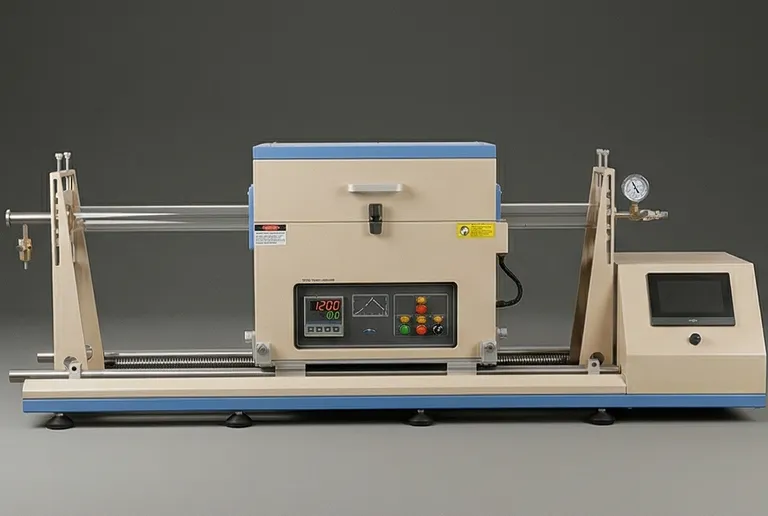

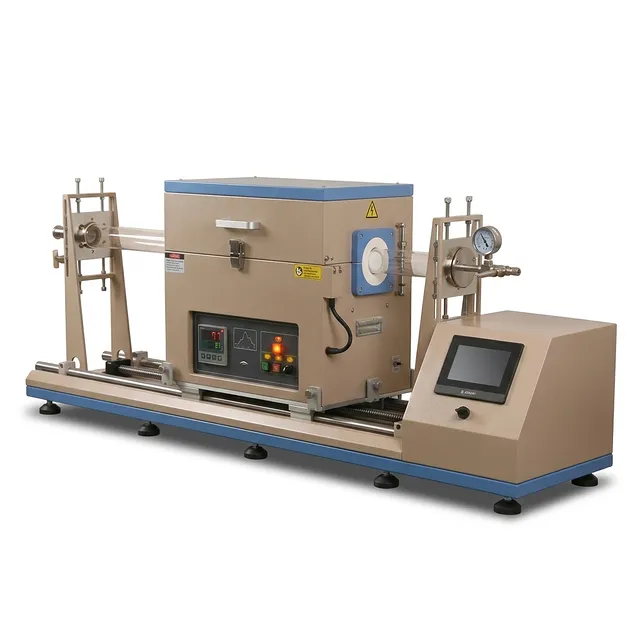

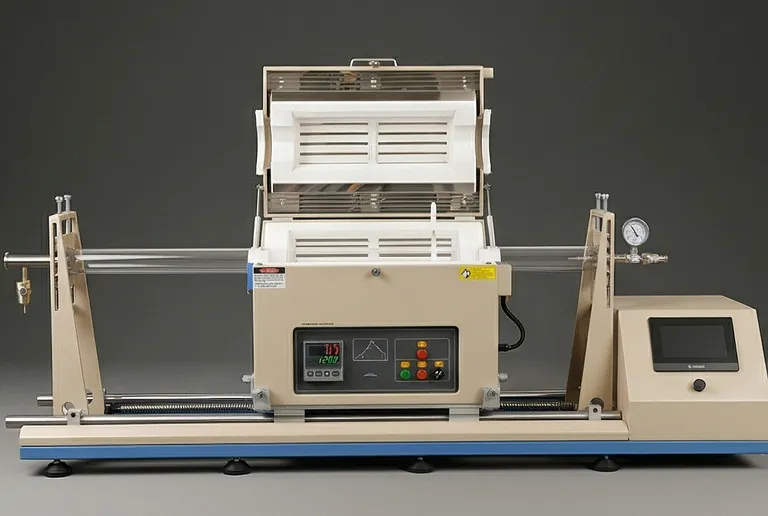

1200°C 滑动管式炉，适用于快速热处理及 CVD 石墨烯生长（支持 100mm 外径）

产品概述

该高性能热处理系统专为先进材料科学研究而设计，旨在满足快速热处理（RTP）和化学气相沉积（CVD）的严苛要求。通过将电动滑动机构与高温管式炉相结合，该设备可在加热区和冷却区之间实现瞬时切换。对于从事薄膜生长、半导体掺杂以及高纯度纳米结构合成的研究人员来说，这种能力至关重要，因为精确的热历史对材料的最终性能起着决定性作用。

该系统针对多功能性和可扩展性进行了优化，是专门从事石墨烯、碳纳米管及其他二维材料 CVD 生长的实验室的首选。滑动导轨设计有助于实现超快的加热和淬火速率，这在固定式炉配置中通常难以实现。该装置提供了探索新材料相所需的灵活性，并能在包括真空和低压环境在内的各种大气条件下，以极高的可重复性优化生长参数。

设备采用工业级组件制造，注重长期可靠性，即使在繁重的研发任务下也能确保性能稳定。坚固的机械结构与先进的 PLC 逻辑相结合，为复杂的循环热处理提供了稳定的平台。无论是用于学术研究还是工业产品开发，该系统都能提供高温材料加工和半导体工程创新所需的精度、安全功能和结构完整性。

主要特点

• 精密电动滑动机构：系统配备高精度滑动导轨，使炉体能够沿管轴快速移动。这使得样品在热环境瞬间变化时保持静止，从而实现高达 3°C/秒的冷却速率，模拟工业级的快速热退火工艺。
• 先进的 PLC 和触摸屏界面：配备直观触摸屏界面的复杂可编程逻辑控制器（PLC）可管理所有操作参数。用户可以轻松调整滑动速度、设置自动移动序列，并将炉体运动与特定的温度程序段同步，实现完全免手动操作。
• 优化的快速热处理（RTP）：该装置专为 RTP 应用设计，最高加热速率可达 10°C/min，并能实现极快的淬火。通过将加热区从样品区域移开，可实现从 500°C 到 100°C 的快速冷却，速率高达 3°C/秒，这对于保持先进合金中的亚稳态至关重要。
• 集成 CVD 生长功能：系统的热控制和大气控制使其成为 CVD 生长石墨烯和碳纳米管的理想平台。对气体流量、400mm 加热区内温度均匀性的精确控制以及快速的循环时间，显著提高了纳米材料合成的产量和质量。
• 稳固的真空和大气密封：设备采用带有双 O 型圈密封和螺纹压缩的不锈钢真空法兰，保持了高真空完整性。它支持低至 10^-5 torr 的真空度（配合分子泵），适用于对氧敏感的工艺和高纯度气氛控制。
• 双 PID 温度控制：热管理系统采用两个具有 50 个可编程段的自动 PID 控制器。这确保了 ±1°C 的精度并防止温度过冲，从而保护敏感样品，并确保实验结果在不同保温时间和升温速率下的可重复性。
• 全面的安全保护：卓越的工程设计体现在内置的安全协议中，包括过热保护和热电偶断裂警报。机械滑动范围由精密限位开关控制，以防止硬件干涉，确保高速移动过程中的操作安全。
• 灵活的管径配置支持：该炉设计可容纳 25mm 至 100mm 外径的各种石英管。这种灵活性使研究人员无需更换核心热处理单元，即可将实验从小型样品可行性测试扩展到大规模批量处理。
• 增强的数据记录和 PC 连接：为了进行详细的工艺分析，设备包含一个 DB9 PC 通信端口和 MTS-02 控制模块。这允许通过连接的计算机进行远程监控、数据采集和复杂的曲线编程，对于记录研发迭代至关重要。

应用领域

技术规格

为何选择这款滑动管式炉

• 久经考验的工程可靠性：专为最严苛的研发环境打造，炉体采用优质加热元件和增强型电动导轨系统，确保数千次循环后精度和性能不衰减。
• 卓越的热灵活性：与依赖缓慢自然对流冷却的标准管式炉不同，该系统的滑动设计提供了尖端材料工程和半导体研究所需的热冲击和快速淬火能力。
• 完全集成的控制逻辑：PID 温度控制器与 PLC 运动系统之间的无缝集成，允许执行复杂的、多阶段的工艺配方，否则这些操作将需要人工干预并面临人为错误的风险。
• 无与伦比的多功能性：从 CVD 石墨烯生长到快速热退火，该设备凭借其广泛的管径选择和高真空兼容性，支持多种实验设置，是任何实验室面向未来的投资。
• 全球合规与支持：凭借 CE 认证以及 NRTL/CSA 升级选项，我们的设备符合国际研究机构和工业设施的最严格安全标准，并由我们响应迅速的技术支持团队提供后盾。

请立即联系我们的技术销售团队获取详细报价，或讨论为您特定研究需求量身定制的热处理解决方案。
