看不见的化学之架构：并联板 CCP 反应器的工程设计

低热预算悖论

在传统材料科学中，热是变化的主要驱动力。要生长一层薄膜，通常需要用纯粹的热能把原子振动到位。但许多现代基底——聚合物、脆弱的半导体或先进光学材料——无法承受这样的高温炉。

这就是“热预算”的核心问题。如何在不摧毁其承载基础的情况下合成高质量材料？

电容耦合等离子体（CCP）反应器给出了工程上的答案。它以受控的电离气体风暴取代原始热量，使化学反应得以在比原本可能低数百摄氏度的条件下进行。

神圣的虚空：真空完整性

PECVD 工艺始于“没有什么”的地方。在第一股前驱体气体进入腔体之前，系统必须达到 $10^{-6}$ Torr 的基底压力。

这不仅仅关乎洁净；它还关乎环境的“心理状态”。在这一压力下，分子的“平均自由程”足够长，因此不会与氧气或水蒸气等大气污染物发生碰撞。

如果真空失效，薄膜就不再是纯净的氮化硅或二氧化硅层；它会变成对管路中每一道泄漏的杂乱记录。在薄膜研发中，精度首先是一门维持“虚空”的艺术。

13.56 MHz 脉冲：管理无形能量

在 CCP 反应器中，“魔法”发生在两块平行板之间。我们施加一个射频（RF）场，通常为 13.56 MHz。

在这个频率下，电子——等离子体中轻巧而灵活的信使——被来回驱动，与中性气体分子碰撞，形成活性等离子体。与此同时，更重的离子相对保持静止，为反应提供稳定背景。

阻抗桥

等离子体是一种难以预测的负载。一旦气体点燃，其电阻和电容就会随之变化。如果没有阻抗匹配网络，射频功率就会直接反射回发生器，既浪费能量，也可能损坏硬件。

匹配网络充当翻译器。它确保输入的功率就是被吸收的功率，维持那层决定离子如何轰击基底的精细“等离子体鞘层”。

分布的几何学：淋浴头与卡盘

化学气相沉积是一场统计学游戏。要得到均匀薄膜，晶圆的每一平方毫米都必须接触到相同数量的前驱体分子。

• 淋浴头： 上电极不只是一个平板；它是经过精密加工的“淋浴头”。通过让硅烷（$SiH_4$）等气体经由数百个微孔分布，我们避免了“气体耗尽”——即晶圆中心获得了全部养分，而边缘却被饿着的现象。
• 加热卡盘： 下电极是基底的锚点。即使在“低温”PECVD 中，我们仍需要精确的热控制。卡盘提供恰到好处的能量，帮助原子找到合适的晶格位置，确保薄膜致密而非多孔。

折中之工程

每个工程师都知道，优化是一系列权衡。在 CCP 反应器中，你不断在三种相互竞争的力量之间寻找平衡：

1. 离子轰击 vs. 表面完整性： 高能离子有助于使薄膜致密化，但能量过高会造成“晶格损伤”。
2. 沉积速率 vs. 均匀性： 提高气体流量也许能加快过程，但会带来湍流，破坏薄膜厚度分布。
3. 纯度 vs. 吞吐量： 更高的真空水平意味着更好的薄膜，但也会增加每一批次的循环时间。

“工艺窗口”就是这些力量达成平衡的那片狭窄中间地带。

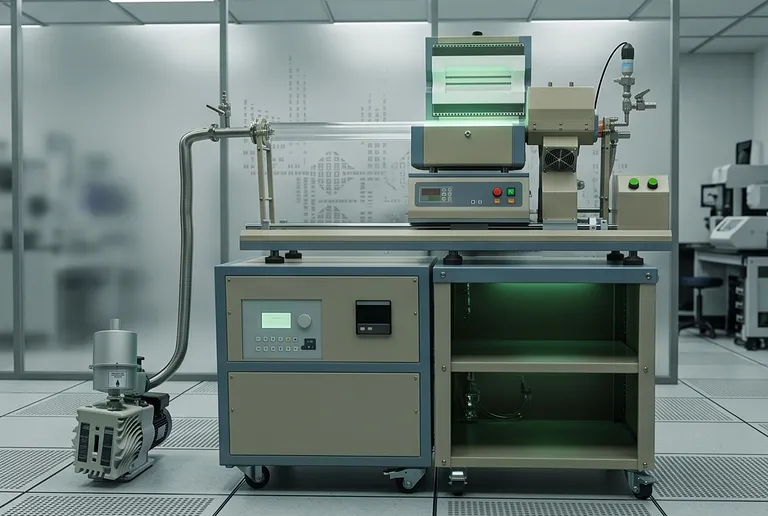

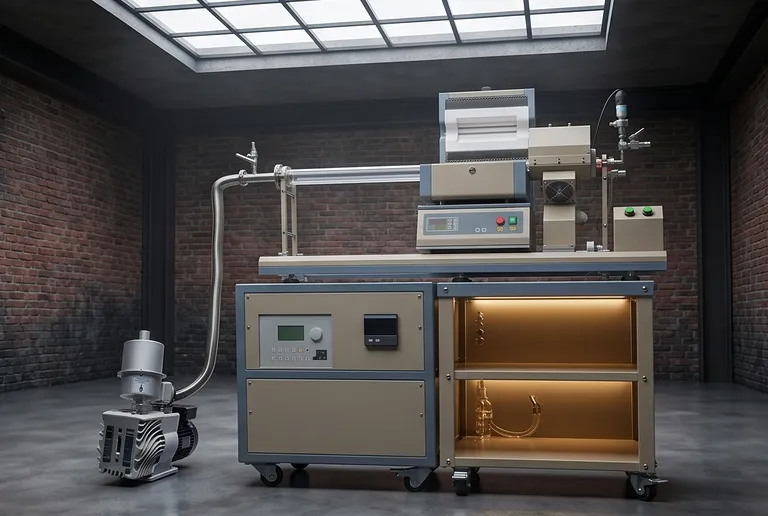

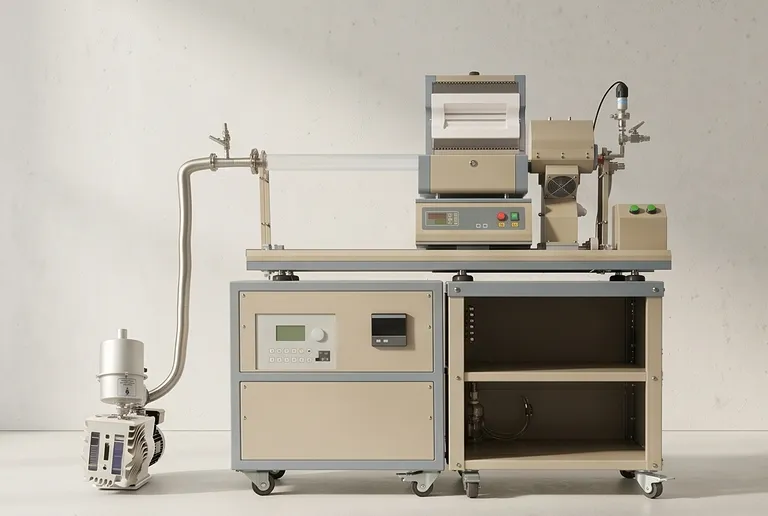

CCP 生态系统的硬件总览

实验室中的可靠性

造出一台一次能工作的反应器是科学；造出一台十年如一日、每天都能工作的反应器才是工程。

在 THERMUNITS，我们深知你的薄膜研究完整性取决于硬件的可靠性。从我们的高精度 CVD 和 PECVD 系统，到专用的真空感应熔炼（VIM）炉，我们专注于那些系统性细节——真空密封、射频稳定性与热均匀性——让你能够专注于科学本身。

无论你是在推进工业研发规模化，还是在大学实验室中突破材料科学的边界，我们的热处理解决方案都旨在提供你工作所需的“神圣虚空”和“精确脉冲”。
