产品概述

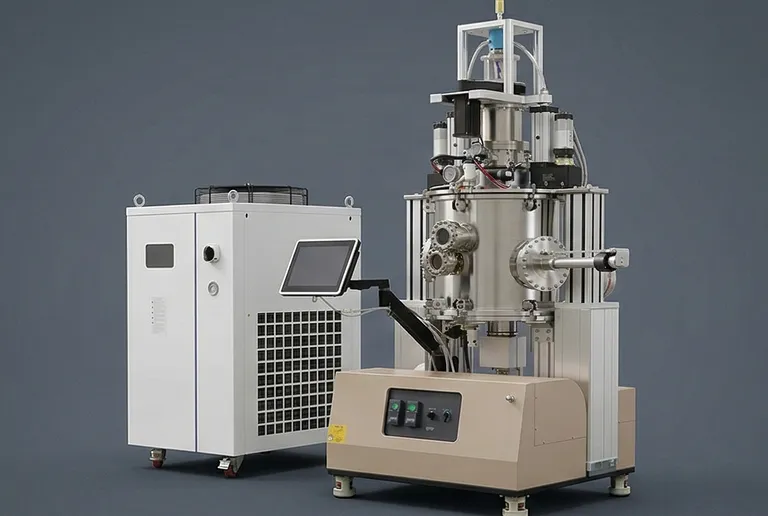

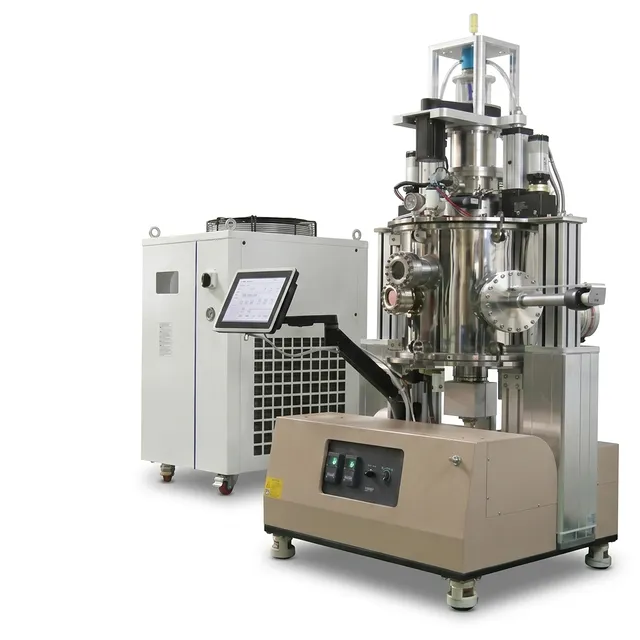

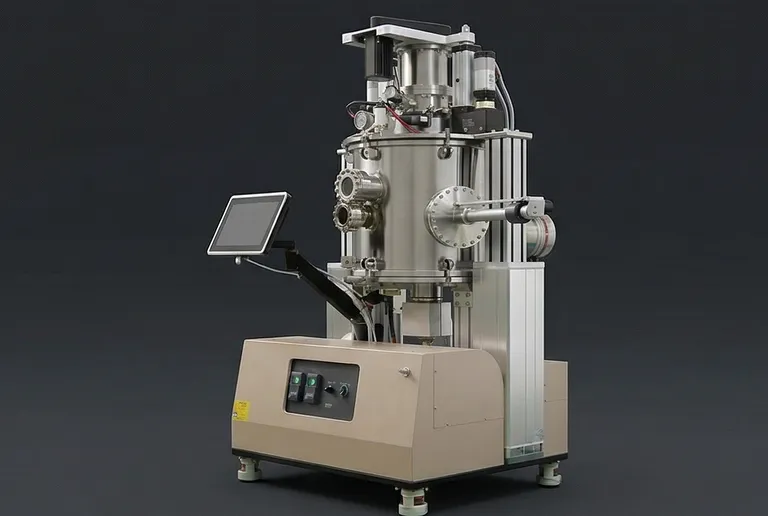

这款高性能快速热处理 (RTP) 和近距离升华 (CSS) 系统代表了大规模实验室和中试线热处理的巅峰水平。该设备专为高质量薄膜沉积和 12 英寸晶圆退火而设计，集成了双区红外加热与先进的旋转基片架构。通过为复杂的材料转变提供受控环境，该装置使研究人员和工业工程师能够在开发下一代太阳能电池和半导体器件时，获得可重复的高保真结果。
该系统旨在处理严苛的工业研发工作流程，瞄准光伏领域的先进应用，如碲化镉 (CdTe)、硒化锑 (Sb2Se3) 和钙钛矿太阳能电池。其核心价值在于能够处理大尺寸 12 英寸基片，同时保持现代薄膜合成所需的热均匀性和快速升温速率。无论是用于快速热退火还是蒸汽辅助溶液工艺，该设备都为将材料科学创新从基础研究扩展到生产规格提供了强大的平台。
该装置采用工业级组件和重型不锈钢真空腔体，确保在高真空和高温条件下的长期运行可靠性。精密控制电子设备和水冷热管理系统的集成，使得设备能够在不损害内部组件完整性的前提下连续运行。对于需要兼顾大尺寸晶圆兼容性、快速热响应以及半导体制造所需的高真空精度的设施而言，该系统是理想的选择。
主要特点
- 双区红外加热架构：系统采用两组独立的卤素红外加热器（顶部和底部），最高温度可达 950ºC。这种双区配置允许精确控制温度梯度，这对近距离升华 (CSS) 工艺至关重要。
- 精密基片旋转：内置的 12 英寸晶圆支架具有可调节的旋转机构（1 - 10 RPM）。这确保了大尺寸基片整个表面具有出色的薄膜厚度均匀性和结构一致性。
- 快速热性能：该装置专为速度而设计，加热速率最高可达 8ºC/s，冷却速率最高可达 20ºC/s。这种快速响应最大限度地减少了热预算，并允许在材料合成中进行精确的物相淬火。
- 高真空完整性：20 英寸内径的不锈钢腔体设计可通过涡轮分子泵达到 10^-5 Torr 的真空水平。这种清洁的低压环境对于防止氧化和确保沉积薄膜的纯度至关重要。
- 先进的 PLC 和触摸屏控制：包括温度曲线、真空度、旋转速度和法兰位置在内的所有操作参数，均通过带有用户友好触摸屏界面的集中式 PLC 系统进行管理。
- 热均匀性增强：石墨板被策略性地放置在红外加热器上方，作为热缓冲器，平滑潜在的热点，并确保 12 英寸处理区域内的热量分布完全均匀。
- 集成安全与冷却：随附 58L/min 的循环水冷机，用于维持加热器护套和腔体壁的温度，确保操作员安全并在高温循环期间保护真空密封件。
- 原位观察窗：两个直径 60mm 的石英窗口允许实时目视监控沉积过程或样品状态，而无需破坏真空或干扰热环境。
- 独立温度调节：系统配备双 Eurotherm 3000 系列数字控制器，为顶部和底部加热器提供 24 段编程功能，精度达 ±0.1ºC。
- 内置蒸汽挡板：腔体内集成了一个气密滑动挡板，用于在高真空下阻挡蒸发源，从而精确控制沉积过程的开始和结束。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| CdTe 太阳能电池合成 | 用于碲化镉薄膜沉积的高效近距离升华 (CSS) 工艺。 | 卓越的晶粒生长和优化的界面质量，提升光伏效率。 |
| 半导体退火 | 12 英寸硅或化合物半导体晶圆的快速热处理 (RTP)。 | 降低热预算，在不扩散的情况下精确激活掺杂剂。 |
| 钙钛矿光伏 | 大面积钙钛矿层的蒸汽辅助溶液工艺和热退火。 | 改善薄膜形态，增强光捕获层的稳定性。 |
| Sb2Se3 薄膜研发 | 用于一维带状取向光伏的硒化锑快速热蒸发。 | 控制晶体取向并减少晶界缺陷。 |
| CVD/物理气相沉积 | 用于先进材料科学研究的通用高真空蒸镀。 | 探索新型薄膜成分和结构的通用平台。 |
| 工业中试生产 | 将实验室配方放大至 12 英寸规格，进行工业可行性测试。 | 从研发到大规模半导体制造工艺的无缝过渡。 |
技术规格
| 特性 | 规格详情 (型号: TU-RT33) |
|---|---|
| 工作温度 | 每个加热器最高 950ºC；加热器之间最大温差 ΔT ≤ 300ºC |
| 加热速率 | < 8ºC/s（单加热器运行）；最大瞬时速率可达 1200ºC/min |
| 冷却速率 | < 10ºC/s 至 20ºC/s（范围 600ºC 至 100ºC） |
| 基片容量 | 最大 12 英寸直径圆形晶圆 |
| 基片旋转 | 通过顶部安装的支架可调 1 - 10 RPM |
| 加热元件 | 两个 12 英寸红外卤素加热板（顶部和底部） |
| 热缓冲 | 包含石墨板以增强加热均匀性 |
| 真空腔体 | 不锈钢；内径 500mm x 高 460mm (20" ID) |
| 真空度 | 10^-5 Torr（配涡轮分子泵）或 10^-2 Torr（配机械泵） |
| 温度控制 | 双 Eurotherm 3000 控制器；24 段可编程；精度 ±0.1ºC |
| 逻辑控制 | 通过 PLC 的触摸屏计算机；支持 10 个预设程序 |
| 观察窗口 | 两个直径 60mm 的石英窗口 |
| 电源要求 | 208 - 240VAC，三相，50/60 Hz（可选 380VAC）；最大 60 KW |
| 冷却系统 | 58L/min 循环水冷机（随附） |
| 尺寸 | 长 1450 mm x 宽 1250 mm x 高 2100 mm |
| 重量 | 约 500 Kg |
| 合规性 | CE 认证；可应要求提供 UL/MET/CSA 认证 |
为何选择 TU-RT33
- 无与伦比的热精度：双 Eurotherm 控制器与红外卤素技术的结合，实现了瞬时热响应和极高的精度，确保您的薄膜工艺完全可重复。
- 符合工业标准的可扩展性：虽然许多 RTP 系统仅限于小型样品，但该装置可处理完整的 12 英寸晶圆，架起了大学研究与工业半导体生产标准之间的桥梁。
- 强大的真空性能：重型不锈钢腔体和高速涡轮分子泵系统为高纯度半导体和太阳能电池应用提供了必要的超净环境。
- 全面的工艺控制：通过 PLC 集成管理旋转、温度和真空，系统最大限度地减少了人为错误，并为质量保证和学术发表提供了详细的数据记录。
- 在高影响力研究中的可靠性：该平台受到领先机构的信赖，研究成果发表在《Nature Photonics》等顶级期刊上，证明了其在尖端材料科学中的能力。
立即联系我们的技术销售团队索取正式报价，或讨论根据您的特定薄膜研究需求定制的配置。
