紧凑型立式对开式石英管式炉，配不锈钢真空法兰，适用于快速热淬火及受控气氛材料处理

产品概述

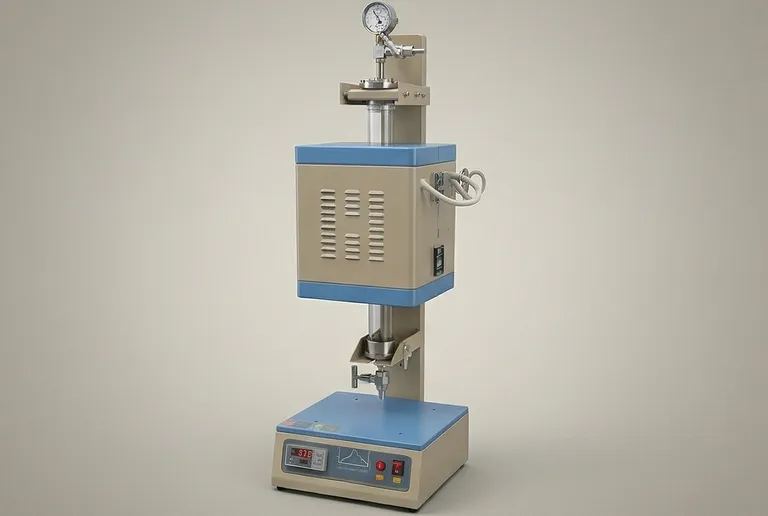

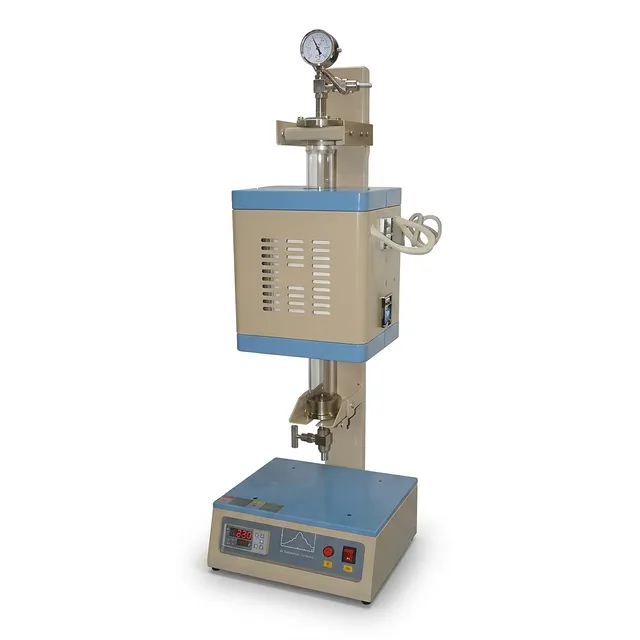

该立式处理系统代表了紧凑型设计与热效率的巅峰，专为需要快速热循环和精确气氛控制的实验室及研发中心而设计。通过采用对开铰链式结构，该装置允许立即接触反应腔，从而无需拆卸复杂的实验装置即可快速装载和取出样品。其核心价值在于能够在针对台式操作优化的占地面积内，结合超快速加热和淬火能力，使其成为高通量材料测试不可或缺的资产。

该设备主要用于材料科学研究、半导体开发和工业冶金，在需要严格气氛管理的场景中表现出色。无论是在高真空环境还是在氮气或氩气等保护气体的精确流量下运行，该系统都能提供稳定且洁净的反应区。立式方向对于重力辅助淬火实验特别有利，允许样品在达到临界温度后立即掉入淬火介质中，从而保留特定的冶金相。

可靠性是该热处理装置设计的核心。采用优质隔热材料和先进加热元件构建炉体，确保即使在最严苛的工业研发条件下也能保持稳定的性能。高纯度氧化铝纤维隔热层与风冷双层钢外壳协同工作，在最大限度提高内部能源效率的同时保持外部操作安全。研究人员可以信赖该系统坚固的结构，在数千次热循环中提供可重复的结果，确保长期实验数据的完整性。

主要特点

• 先进的立式对开式结构： 加热腔采用独特的纵向开启的立式对开设计，为研究人员提供了符合人体工程学的熔融石英管操作空间。这一工程选择简化了内部坩埚、热电偶和悬挂样品的放置，显著减少了实验运行之间的停机时间。
• 精密 PID 温度管理： 系统配备先进的 30 段可编程控制器，提供 ±1°C 的精度。集成的 PID 自整定功能可防止温度过冲，同时能够管理复杂的加热、保温和冷却速率，确保对样品的热历史进行全面控制。
• 卓越的真空密封技术： 该装置包括两个配备真空计和针阀的高级不锈钢法兰。顶部法兰配有用于悬挂样品或坩埚的焊接挂钩环，整个组件设计为使用标准机械泵可达到 10^-2 Torr 的真空度，使用可选的分子泵系统可达到更高真空度。
• 高性能加热元件： 采用掺钼 (Mo) 的铁铬铝合金元件，系统可实现快速升温速率和优异的抗氧化性。这些元件经战略性布局，可提供 200mm 的有效加热区，中心具有 60mm 高度稳定的恒温区。
• 高纯度氧化铝纤维隔热层： 内部衬有节能的 Al2O3 纤维隔热材料。该材料具有低热质量，允许更快的加热和冷却速率，同时显著降低维持高温稳态所需的功耗。
• 安全至上的外壳设计： 炉壳采用双层钢结构，并集成了强制风冷风扇。即使内部腔体在 1000°C 的最高连续温度下运行，该设计也能保持外表面温度处于操作员接触安全范围内。
• 模块化气氛控制： 标准宝塔接头和针阀允许引入惰性气体。该系统设计用于处理受控气体流量（通常 <200 SCCM），以防止石英管受到热冲击，同时为敏感的化学气相沉积或表面处理工艺保持高纯度环境。
• 智能保护系统： 内置保护措施包括过热和热电偶断路保护。如果发生超温事件，集成的报警系统和自动断电功能允许装置在无人持续看管的情况下安全运行，这对于长时间的烧结或退火项目至关重要。

应用领域

技术规格

为何选择此款石英管式炉

• 卓越的热管理： 低热质量 Al2O3 隔热层与掺钼加热元件的结合，实现了极快的升温速率和快速淬火，这对于现代材料研究和淬火协议来说是不可妥协的。
• 精密工程确保稳定性： 与标准箱式炉不同，该立式系统提供了专用的气氛受控环境。使用高级石英管确保了最大的化学惰性和抗热震性，保护了样品的纯度。
• 连续使用的安全性和可靠性： 凭借其双层风冷外壳和故障安全 PID 控制器保护，该系统专为工业和学术实验室环境中的 24/7 可靠性而设计，确保您的研究不会因硬件故障而受损。
• 通用且可定制： 从升级到高精度 Eurotherm 控制器的能力，到无线 PC 数据记录选项，该设备是一个灵活的平台，可随您的研究需求增长，支持多种管径和真空要求。
• 行业领先的制造质量： 从 SUS304 真空法兰到内部纤维衬里，每一个组件都经过精心挑选，以确保长期耐用性和抵抗高温循环的严苛考验。

该系统代表了任何专注于材料科学未来的设施的重大升级。如需了解更多关于定制或正式报价的信息，请立即联系我们的技术销售团队。
