产品概述

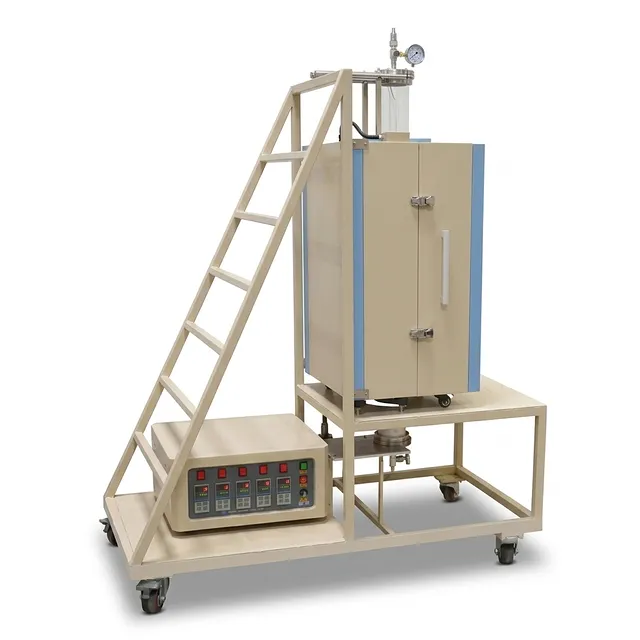

这套高性能立式热处理系统专为先进材料科学研究和需要精确气氛控制及快速温度转换的工业研发应用而设计。通过将五区加热配置与分体式铰链炉体相结合，该设备为立式淬火测试、纳米粉体合成和化学气相沉积提供了无与伦比的灵活性。立式结构便于借助重力进行样品操作，并高效管理对流，是专注于高纯材料开发实验室的必备工具。
本设备专为严苛的实验室环境设计，配备大尺寸4英寸直径高纯石英管和不锈钢真空法兰，确保洁净且可控的反应环境。五个独立加热区使研究人员能够构建长而均匀的热场，或形成复杂的温度梯度，特别适用于多阶段化学反应或晶体生长工艺。凭借这种适应性，该系统可在不同实验方案之间无缝切换，无需重新配置硬件。
可靠性与安全性是本炉设计的核心。双层钢结构与主动风冷系统相结合，确保外壳即使在长时间高温运行中也保持安全可触。凭借精密工程组件和符合国际安全标准的设计，该系统在高要求研究环境中提供可重复结果所需的一致性。工业级加热元件和先进隔热材料确保其在严苛工作循环下仍具备热效率和长期耐用性。
主要特点
- 五个独立加热区：该炉配有五个200mm加热区（总长度1000mm），每个加热区均由独立热电偶和PID回路控制。这可实现长达650mm的超长恒温区，或形成精确热梯度，以满足复杂多区化学反应的需求。
- 立式分体式铰链设计：分体式炉体结构允许炉子在静止状态下开启，便于快速冷却（淬火），并可轻松接触石英管，用于装样、清洁和更换管体，无需拆卸整套设备。
- 高纯石英反应管：配备直径100mm（4英寸）的石英管，系统具有优异的化学惰性和抗热震性能，可对样品进行可视化监测，并支持高达1000°C的高真空运行。

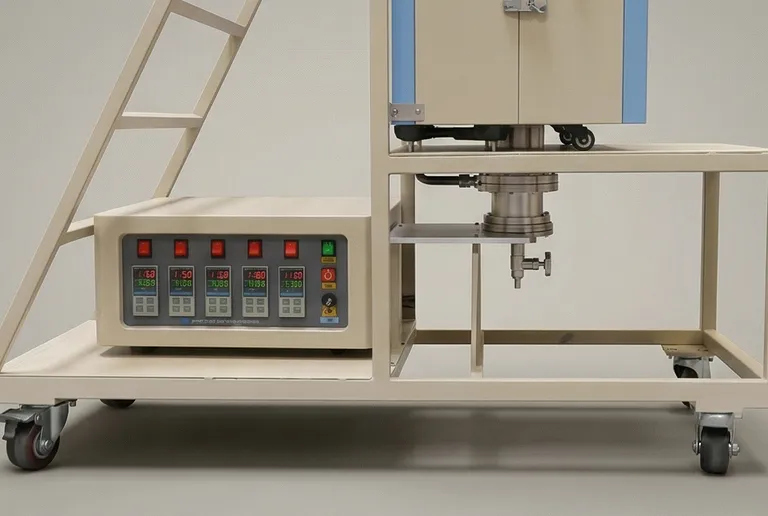

- 先进PID温度控制：MET认证控制器提供30段可编程程序，可精确管理升温速率、保温时间和降温速率。集成自动整定功能和过热保护，确保无人值守运行时的工艺稳定性和设备安全。

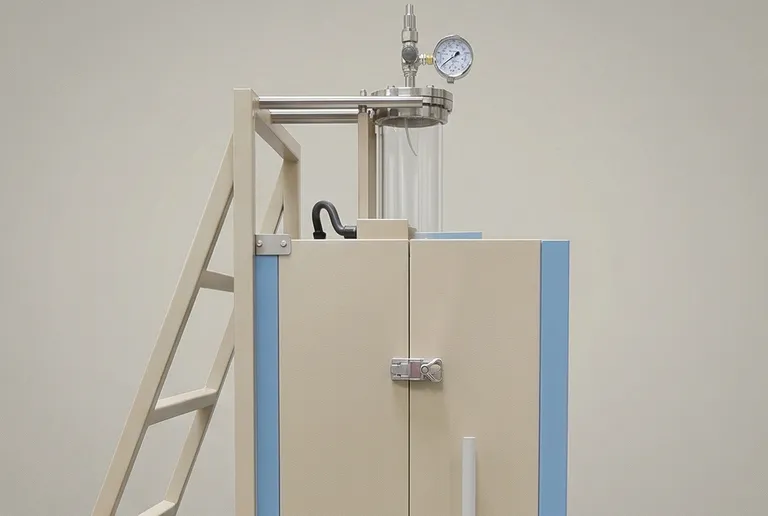

- 坚固的真空密封系统：随附两个不锈钢真空法兰，集成针阀和真空表。顶部法兰上焊接有定制挂环，专为悬挂坩埚或样品而设计，适用于特殊的立式热处理。
- 增强安全与冷却：双层钢制外壳配合风冷风扇，使外部温度保持在65°C以下，在内部腔体升至1200°C时仍能保护操作人员。
- 可扩展通信接口：配备RS485端口，系统可用于远程数据记录和软件集成，使研究人员能够记录并绘制热数据，用于完整的记录保存和分析。
- 耐用的Fe-Cr-Al合金加热元件：加热元件采用钼掺杂，以增强高温下的抗氧化性和使用寿命，确保在数千小时运行中保持稳定性能。
应用领域
| 应用 | 说明 | 主要优势 |
|---|---|---|
| 立式淬火 | 通过立式管体结构，将样品从高温区快速下移到冷却介质中。 | 卓越的微观组织控制和相稳定性。 |
| 纳米粉体合成 | 利用五区均匀性将前驱体材料加工成超细粉末。 | 通过均匀热场实现精确的粒径分布。 |
| CVD / PECVD | 在高温下利用受控气流生长薄膜和纳米管。 | 多区控制可实现定制化前驱体汽化与反应。 |
| 陶瓷烧结 | 在受控真空或惰性气体中对先进氧化物或氮化物陶瓷进行热处理。 | 高纯环境可防止敏感材料受污染。 |
| 气氛退火 | 在流动氮气或氩气中处理金属合金或半导体。 | 在保持精确温度保温时间的同时防止氧化。 |
| 晶体生长 | 通过五个温区形成温度梯度，促进定向凝固。 | 生长速率高度可控，晶体质量更佳。 |
| 电池材料研发 | 在真空密封环境中对正极或负极活性材料进行热处理。 | 由于温区一致性高，研究结果更具可扩展性。 |
技术规格
| 参数 | TU-C11 详情 |
|---|---|
| 型号 | TU-C11 |
| 炉体结构 | 双层钢制外壳，风冷；外壳温度< 65°C |
| 额定功率 | 6 KW |
| 工作电压 | AC 208-240V 单相，50/60 Hz |
| 最高温度 | 1200°C（持续时间< 1小时） |
| 连续工作温度 | 1100°C |
| 最高升温速率 | ≤ 20°C/分钟 |
| 标准管尺寸 | 外径：100mm；内径：94mm；长度：1400mm |
| 标准管材质 | 高纯熔融石英 |
| 可选管径 | 1英寸、2英寸、3英寸、80mm 和 5英寸（同价可选） |
| 加热区配置 | 五个温区，每个200mm（总长1000mm） |
| 恒温区 | 当所有温区设为相同温度时，长度650mm（±1°C） |
| 温控器 | MET认证；30段可编程；PID自动整定；精度±1°C |
| 热电偶 | 五个K型热电偶（每个独立温区一个） |
| 真空密封 | 两个不锈钢法兰，带真空表、针阀和样品挂钩 |
| 气体接口 | 标准1/4’’倒刺接头（可选Swagelok®和KF25） |
| 真空性能 | 0.1 torr（机械泵）；配分子泵和KF25可达10-4 torr |
| 加热元件材料 | Mo掺杂Fe-Cr-Al合金 |
| 数据接口 | RS485通信端口（可选笔记本电脑/软件） |
| 通讯软件 | 基于Labview的温控系统（MTS01）- 可选 |
| 合规性 | CE认证；电气元件（>24V）通过UL/MET/CSA认证 |
| 尺寸（标准） | 针对实验室工作台立式布局进行了优化 |
为何选择 TU-C11
- 卓越的热精度：凭借五个独立PID控制温区，该系统提供1000mm的总加热长度和巨大的650mm均匀温区，为最敏感的材料合成提供所需的工艺稳定性。
- 多用途运行模式：无论您的工艺需要高真空环境、流动惰性气体还是快速立式淬火，这款设备的灵活设计都能满足您的特定实验需求，而无需额外硬件投入。
- 工业级安全合规：所有关键电气元件均通过UL、MET或CSA认证，整机获得CE标识，为采购团队和安全管理人员的机构部署提供信心保障。
- 优质工程与支持：采用高等级钢材和先进的钼掺杂加热元件制造，系统经久耐用。我们的技术团队提供全面定制支持，包括可选KF25高真空转接头和专用数字表。
- 面向未来的扩展性：配备RS485端口并兼容基于Labview的软件，可将独立炉体升级为数据驱动的研究平台。
立即联系 THERMUNITS，获取技术咨询或根据您的具体真空与热处理需求定制正式报价。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
