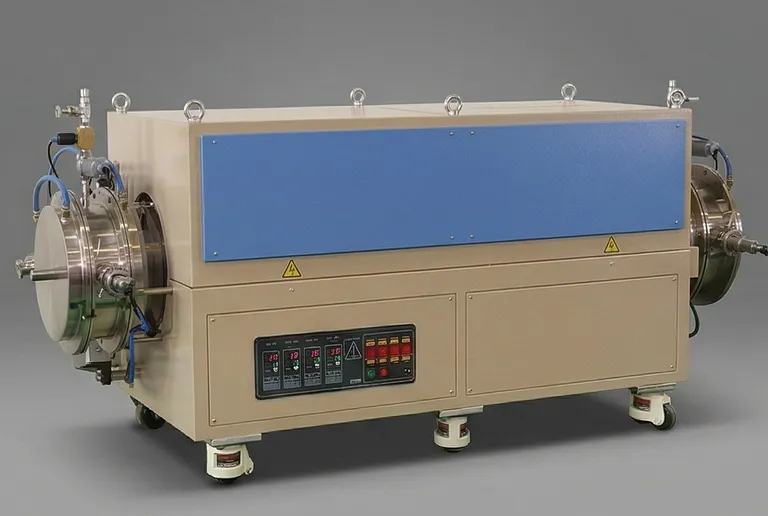

1200°C最高四区分体管式炉，带可选大直径石英管

产品概述

这套高性能热处理系统专为满足工业研发和先进材料科学的严苛需求而设计。作为一款大型可分体四区炉，它为需要精确温度梯度或超长均匀温区的研究人员和生产工程师提供了卓越的灵活性。分体式炉盖结构使反应腔体易于接触，便于快速装卸样品，或在无需拆解整套炉管的情况下集成复杂的内部组件。通过将 1200°C 的最高工作温度与专用的大直径石英管选项相结合，该系统能够处理标准实验室炉无法容纳的大批量工艺和大尺寸基板。

该设备尤其适用于受控气氛和高真空环境下的应用。无论是先进陶瓷合成、半导体晶圆退火，还是金属粉末烧结，这台设备都能提供实现可重复结果所需的热稳定性。其四区配置可优化形成长达 36 英寸的均匀温度区，这对于将实验室工艺放大至中试规模至关重要。目标行业包括半导体制造、航空航天材料开发、储能研究以及高纯化学加工等，对一致性和可靠性的要求极高。

该系统采用重型工业部件制造，体现了对长期稳定运行的承诺。机架采用双层钢结构，并集成双冷却风扇，以在高温循环期间保持安全、低接触表面温度。高纯纤维氧化铝保温材料进一步增强了可靠性，可最大限度减少热量损失并提高能源效率。对于采购团队和实验室管理者而言，这款炉体代表了对热工基础设施的高端投资，在兼顾高通量能力的同时，保留了高端实验仪器的精度。

主要特点

• 独立控制的四区设计： 设备配备四个独立加热区，总长度达 47 英寸，可在 ±5°C 范围内形成精确温度梯度，或实现长达 36 英寸的超长均匀温区。这种控制水平对于复杂 CVD 工艺和长样品退火至关重要。

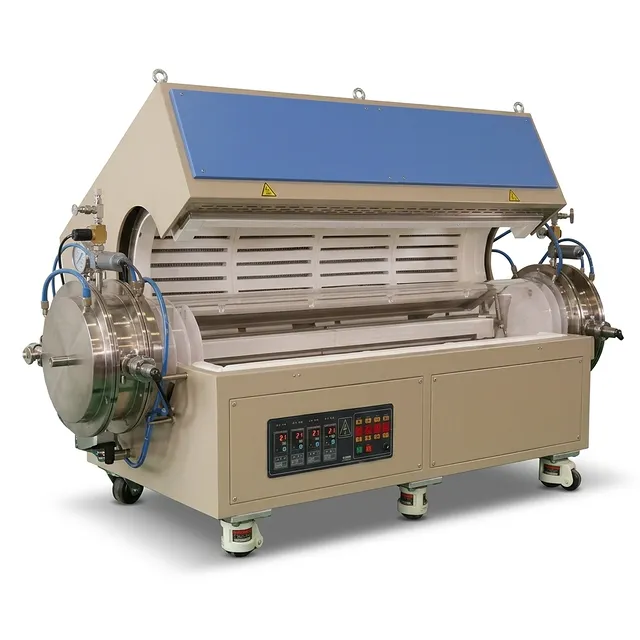

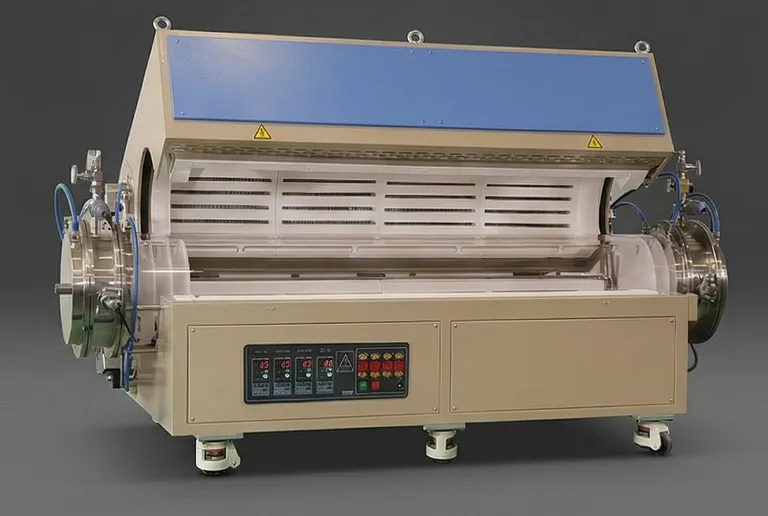

• 气动分体上盖操作： 为确保易用性和操作安全，上盖由两个重型气缸驱动。这种机械助力可实现分体炉的平稳开合，即使在高吞吐环境中也能快速冷却并轻松更换炉管。
• 大规模腔体兼容性： 该系统支持可选的高纯石英管，内径可为 8、10 或 14 英寸。这种灵活性使其能够在单次热循环中处理大尺寸晶圆、笨重部件或大量小样品。
• 精密 PID 温度调节： 设备配备四个可编程数字控制器，提供 30 段程序，用于管理升温速率、降温速率和保温时间。±1°C 的精度确保即使是最敏感的材料也能在严格公差内加工。
• 工业级冷却与保温： 双层钢制外壳配合双冷却风扇，确保外表面接触安全。高纯纤维氧化铝保温材料具有出色的热保持能力，同时显著降低长时间运行时的功耗。
• 先进真空密封技术： 该设备配有一对不锈钢 304 真空法兰，配备双高温硅胶 O 形圈和集成水冷夹套。即使在系统上限温度下运行，也能确保密封完整性和长寿命。
• 全面安全系统： 内置过热和热电偶断裂保护，以及超温报警，可实现放心的无人值守运行。系统在发生热失控时会安全关机，保护设备和内部珍贵样品。
• 高性能加热元件： 掺钼的 Fe-Cr-Al 合金加热元件可提供快速升温和优异的抗氧化能力。这些元件经过优化布置，可在整个工艺管周向上提供均衡的辐射热。
• 即装即用的数字通信： 标配 RS485 通讯端口和专用软件。用户可通过笔记本电脑监控和控制炉体，实现数据记录和远程配方管理，适用于标准化工业流程。
• 优化的热缓冲块： 配备缓冲型石英圆盘热块，以保持腔体内部清洁，并防止热辐射损坏法兰密封，从而进一步延长易耗部件的使用寿命。

应用领域

技术参数

为何选择 TU-46

投资这款四区系统，意味着您的实验室或生产设施将配备一款专为最高级别热精度和长期运行而设计的设备。与标准单区炉不同，四区架构提供了消除大面积样品“冷点”所需的精细控制，即使在 14 英寸直径规模下工作，也能保持批次一致性。这一能力对于减少材料浪费和提高高价值工业工艺的产率至关重要。

该设备的工程设计在强调坚固性的同时，没有牺牲材料研究所需的精细度。从可减轻操作员疲劳的气动升降系统，到可保护敏感密封件的水冷真空法兰，每个组件都经过精心选型，以承受严苛环境下的持续使用。我们的制造流程符合严格的 CE 和 MET 标准，为采购团队提供现代工业设施所需的文档和安全保障。

此外，我们理解每个研究过程都有独特需求。我们为这款炉体提供广泛定制选项，包括集成 Eurotherm 高精度控制器、用于多气体混合的质量流量控制器，以及从机械泵到涡轮分子泵的多种真空泵配置。这种灵活性确保设备能够随着您的研究目标不断演进。

选择这款炉体，意味着与一个致力于技术卓越和及时支持的品牌合作。我们的团队可提供安装、维护和工艺优化方面的全面指导，确保您实现热处理目标。欢迎立即联系我们，讨论您的特定大直径炉管需求，或索取定制配置的详细报价。
