产品概述

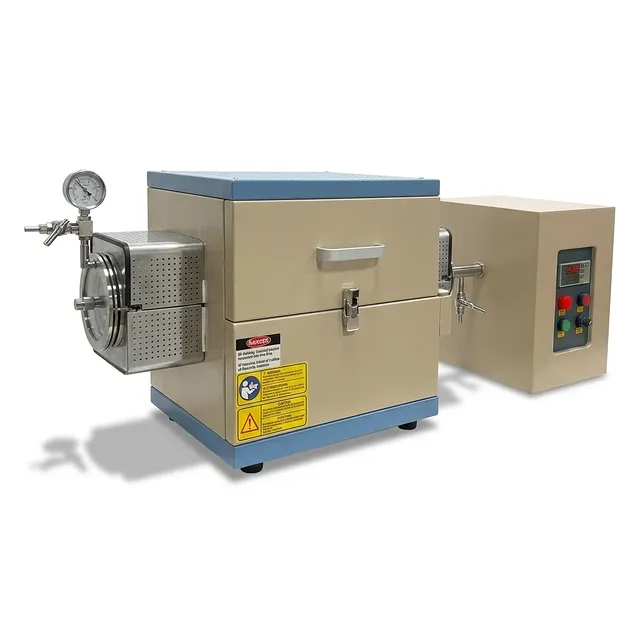

这款高性能分体式管式炉代表了紧凑型、节能型热处理技术的巅峰。该系统专为精度和多功能性而设计，最高工作温度可达 1200°C，是材料科学实验室和工业研发中心的必备工具。分体式铰链设计便于快速冷却以及样品的轻松装卸，而大直径石英管可容纳直径达 4 英寸的基片。通过集成先进的隔热材料和分离式控制模块，该设备在严苛环境下展现出卓越的热稳定性和长期运行可靠性。
为满足现代研究的严苛要求，该设备被广泛用于退火、烧结和化学气相沉积 (CVD) 工艺。其在高真空或受控大气条件下运行的能力，为研究人员提供了合成二维材料、进行半导体晶圆加工以及执行复杂热处理所需的灵活性。分离式控制器架构确保了敏感电子元件免受炉体高温的影响，从而显著延长了电子设备的使用寿命，并确保在数千次循环中保持性能的一致性。
可靠性是该系统工程设计的核心。所有电气元件均通过 NRTL 认证，确保符合实验室使用的严格安全标准。炉体采用双层钢结构，结合高纯度 Al2O3 纤维隔热材料和耐火陶瓷涂层，最大限度地减少热量损失并实现节能效果。这种稳固的制造质量确保了设备在保持内部温度均匀精确的同时，外部触感依然凉爽，为技术人员和科学家提供了一个安全且高效的工作空间。
主要特点

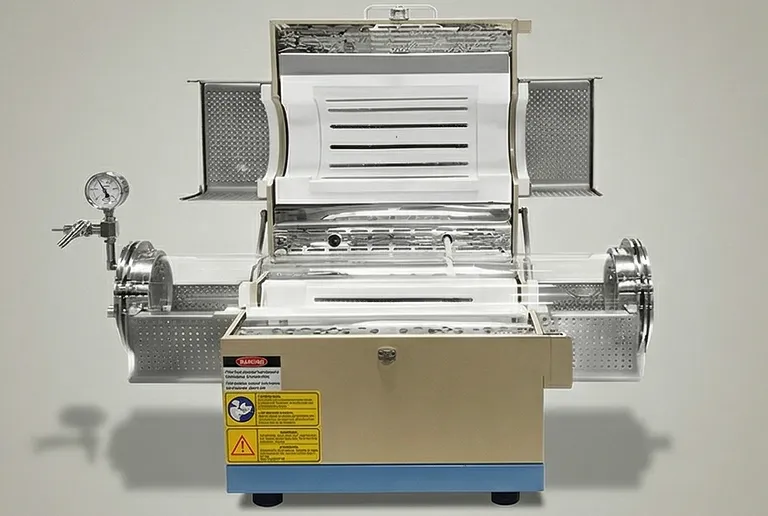

- 精密分体式铰链设计：炉体采用分体式开启机构，可实现快速取样和加速冷却阶段，显著提高实验室处理能力和实验灵活性。
- 大直径石英加工管：配备 5 英寸 (130mm) 外径的高纯度石英管，能够加工大型基片，包括直径达 4 英寸的半导体晶圆，且不会影响热均匀性。

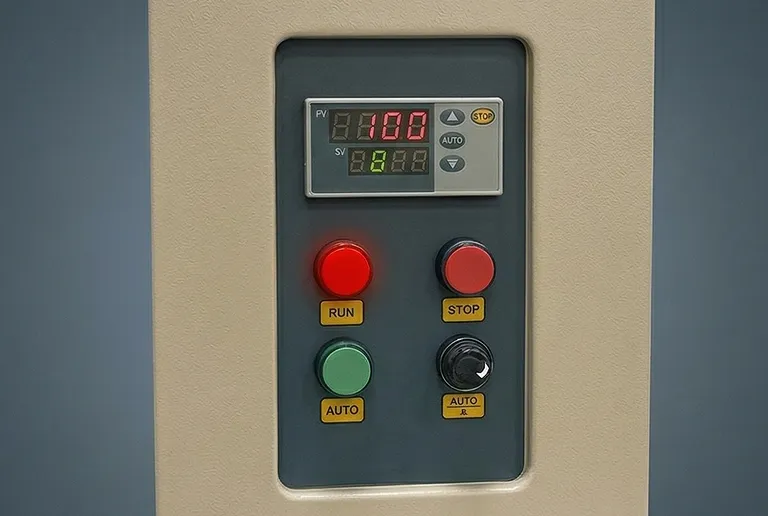

- 分离式数字控制模块：30 段可编程 PID 控制器安装在独立的机箱中，将关键电子元件与炉体的热辐射隔离开来，以确保最高精度和设备寿命。
- 高效纤维隔热材料：采用带有特殊氧化铝涂层的高纯度 Al2O3 纤维隔热材料，与传统耐火材料相比，该炉实现了更高的能源效率和更长的使用寿命。
- 先进真空密封系统：一对 304 不锈钢真空法兰配有双层高温硅胶 O 型圈，提供了可靠的密封性，使用标准机械泵可实现低至 10-2 Torr 的真空度。
- 集成安全与认证：系统具有内置的超温和热电偶故障保护功能，所有电气部件均带有 NRTL 认证，符合工业和学术实验室的最高安全标准。
- 灵活的气体与真空管理：标准的 KF25 接口和 1/4 英寸倒钩接头可实现与真空泵和供气系统的无缝连接，支持静态和流动气氛工艺。
- 卓越的加热元件：掺钼的铁铬铝 (Fe-Cr-Al) 合金元件可提供高达 1200°C 的稳定且一致的加热，确保了重复高温循环所需的耐用性。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 半导体晶圆退火 | 对硅或化合物半导体晶圆进行高温处理，以改变其电学性能。 | 可容纳最大 4 英寸晶圆，具有卓越的热均匀性。 |
| 二维材料合成 | 通过 CVD 或热处理合成石墨烯、MoS2 及其他薄膜材料。 | 精确的流量控制和真空完整性确保了高质量的薄膜生长。 |
| 陶瓷烧结 | 在真空或惰性气体下将陶瓷粉末压块固结成致密、高强度的组件。 | 分体式设计便于装载易碎的生坯。 |
| 大气煅烧 | 在受控气体环境中加热矿物或化学物质，以驱除挥发性成分。 | 灵活的气体进/出口允许进行精确的化学反应。 |
| 真空除气 | 从特种合金或复合材料中去除截留气体，以提高结构完整性。 | 高性能法兰在整个循环过程中保持稳定的真空度。 |
| 电池材料研究 | 在惰性气氛中对正极和负极材料进行热处理，以优化电化学性能。 | 均匀的 12 英寸加热区提供了一致的材料特性。 |
| 涂层应力消除 | 消除施加在金属或陶瓷基材上的特种涂层的内部应力。 | 可编程冷却速率可防止热冲击和涂层剥落。 |
| 催化剂制备 | 在特定气体流量条件下对催化材料进行热活化。 | 分离式控制器允许安全地集成在实验室通风橱内。 |
技术规格
| 参数 | TU-22 规格 |
|---|---|
| 最高工作温度 | 1200°C (< 1 小时) |
| 连续工作温度 | 1100°C |
| 加热区长度 | 12 英寸 (300 mm) |
| 恒温区 | 100 mm (±1ºC) / 140 mm (±2ºC) |
| 管材及尺寸 | 高纯度石英；5" 外径 x 4.7" 内径 x 29.5" 长 (130 x 120 x 750 mm) |
| 加热元件 | 掺钼铁铬铝 (Fe-Cr-Al) 合金 |
| 最大升温速率 | ≤ 20°C/min |
| 温度精度 | ± 1°C |
| 温度控制 | 通过固态继电器进行 PID 30 段可编程控制 |
| 炉体结构 | 双层钢结构，配高纯度 Al2O3 纤维隔热材料 |
| 功率 / 电压 | 3 KW / 220VAC 50/60Hz |
| 真空度 | 10-2 Torr (使用机械泵) |
| 真空法兰 | 304 不锈钢，带双硅胶 O 型圈；含 KF25 接口 |
| 压力监测 | 标准机械压力表 (-0.1 至 0.15 Mpa) |
| 配件 | 1/4 英寸进气倒钩接头；KF25 真空排气口 |
| 认证 | 电气元件获 NRTL 认证 |
| 可选升级 | PC 控制模块、Eurotherm 控制器、数字真空计、水冷法兰 |
为何选择 TU-22
- 无与伦比的热精度：30 段可编程 PID 控制器与优质铁铬铝合金加热元件的结合，确保您的实验具有可重复性，精度控制在 ±1°C 以内。
- 针对高通量优化：分体式炉设计对于繁忙的实验室来说是一项关键优势，它允许快速自然冷却并简化了批次间样品的更换过程。
- 稳固的安全工程：凭借 NRTL 认证以及超温和热电偶故障警报等先进保护功能，该系统专为专业环境下的安全无人值守运行而设计。
- 面向未来的多功能性：TU-22 的模块化设计允许进行大量的定制，包括基于 PC 的控制、高精度 Eurotherm 控制器以及用于长时间高温工作的水冷法兰。
- 工业级制造质量：从高纯度氧化铝涂层耐火陶瓷到 304 不锈钢真空组件，该炉的每一个方面都旨在实现长期耐用性和最低维护需求。
立即联系 THERMUNITS 获取报价，或讨论针对您特定材料研究需求定制的热处理解决方案。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
相关产品
1200°C高温分体式管式炉，配铰链式真空法兰及4英寸石英管，适用于实验室研究
这款1200°C分体式管式炉配备铰链式真空法兰和4英寸石英管，旨在简化样品装载流程。专为精密热处理设计，为先进材料科学和工业研发应用提供卓越的温度均匀性和真空性能。
1500℃高温开启式管式炉，用于材料研究、真空及气氛热处理
这款1500℃高温开启式管式炉为先进材料研究和工业烧结应用提供精确的热处理方案，采用双层壳体结构、集成PID控制及真空不锈钢法兰，在严苛的实验室环境下表现可靠。
1800°C 高温紧凑型真空管式炉，配有 60mm 外径氧化铝管及 Kanthal 二硅化钼 (MoSi2) 加热元件
这款 1800°C 高温紧凑型真空管式炉采用优质 Kanthal 加热元件和 60mm 外径氧化铝管。专为材料研究和烧结设计，可在真空或受控气氛条件下为实验室研发提供精密的热处理。
1250℃分体式管式炉，配备3英寸莫来石管与真空密封法兰，用于精密热处理
这款1250℃分体式管式炉配备3英寸莫来石管和真空密封法兰，适用于高端研发场景。专为材料科学设计，可提供精准PID控制、高纯隔热性能，以及在真空或可控气氛环境下的可靠运行表现，属于专业级设备。
紧凑型开启式管式炉（集成真空系统及精密温度校准仪）
这款高性能紧凑型开启式管式炉集成了真空系统和精密温度校准仪，旨在提升材料研究水平。它能提供高达 1200°C 的卓越热均匀性，满足严苛的实验室应用和先进的工业热处理工艺需求，确保实验精准度。
用于材料研究的1500°C分体式管式炉，配备氧化铝管和真空密封法兰
采用这款高端1500°C分体式管式炉，可通过SiC加热元件和精密PID控制优化研发工作。它非常适合真空或受控气氛处理，具备卓越的热均匀性和快速样品取放能力，适用于严苛的材料科学研究应用。
用于CVD研究和真空气氛热处理的高温1200℃开启式管式炉
高性能1200℃开启式管式炉，专为精密CVD、气氛烧结和真空退火设计。配备先进的PID控制系统、节能的日本氧化铝纤维隔热材料，以及用于工业研发和先进材料实验室的快速冷却开启式设计。
三温区加热分体式立式管式炉 1700 高温真空气氛热处理系统
面向工业研发和材料科学应用的先进 1700°C 三温区加热分体式立式管式炉。该高精度系统具备独立温控、高真空能力以及高效节能隔热，可实现稳定的高温处理和快速样品淬冷结果。
六温区开启式管式炉（带氧化铝管及真空法兰），适用于1500°C高温热处理及CVD工艺
这款1500°C六温区开启式管式炉为专业实验室研究和高温CVD应用提供了卓越的热控性能。设备配备1800mm氧化铝管及精确的30段PID控制器，确保材料处理和退火结果的一致性。
三温区分体式管式炉，36英寸加热长度，高温1200C，带真空法兰的材料研究炉
为1200C高温处理精密设计的三温区分体式管式炉。采用先进PID控制，适用于材料科学研发中的气氛和真空应用，提供卓越的热均匀性以及在工业实验室和研究机构环境中的可靠性能。
带氧化铝管和水冷法兰的1700C高温六温区分体式管式炉
专为材料研究和工业气相沉积应用而设计的精密1700C六温区分体式管式炉。该多功能系统提供独立的温区温度控制和可直接进行真空操作的法兰，满足稳定热处理和先进材料开发需求，确保卓越性能。
1700°C高温管式炉，配备高真空涡轮分子泵系统及多通道质量流量计气体混合器
这款先进的1700°C高温管式炉集成了精密涡轮分子高真空泵系统和多通道质量流量控制器气体混合器，为严苛的工业研发环境中的复杂CVD、扩散及材料研究提供了卓越的性能。
1200°C 高温开启式管式炉，可选配多种石英管尺寸及真空密封法兰，适用于材料科学研究
这款 1200°C 开启式管式炉配备可选石英管尺寸及精密 PID 控制系统，适用于气氛或真空处理，助力您的先进实验室研究。专为严苛的工业及研发环境设计，确保耐用性与高纯度材料合成需求。
1100°C管式炉，配备真空法兰及可编程温度控制器，适用于材料科学与工业热处理
这款多功能1100°C管式炉配备可编程PID控制器和高真空法兰，旨在优化您的实验室热处理流程。专为精密材料合成和工业研发设计，提供双向操作灵活性及高度的温度均匀性，满足严苛的应用需求。
单温区管式炉 5英寸石英管 36英寸加热区 真空法兰
专业级 1200°C 单温区管式炉，配备 5 英寸石英管和 36 英寸加热长度。是先进材料科学研究和工业研发应用中进行高纯度真空退火、扩散和烧结的理想选择。
1750°C 高温台式真空气氛管式炉，配备 Kanthal Super 1800 加热元件及 60mm 氧化铝工艺管
高性能 1750°C 真空管式炉，采用 Kanthal Super-1800 加热元件和高纯度氧化铝管。该系统是精密材料研究的理想选择，具有 ±1°C 的控温精度和 30 段可编程控制，适用于严苛的实验室热处理和气氛控制烧结。
用于高真空贵金属熔炼与材料研究的 1100°C 高温紧凑型顶装式立式真空管式炉
这款 1100°C 紧凑型顶装式立式真空管式炉为贵金属熔炼和材料研究提供了高真空环境。它配备了精确的 PID 控制和重型加热元件，可在严苛的实验室研发及工业热处理应用中提供可靠、一致的性能。
带真空功能和PID控制的高温混合马弗炉与管式炉
这款1200°C混合马弗炉与管式炉为精密材料处理提供了多功能的二合一解决方案。它配备6x6x7英寸腔体及石英管选项，支持真空或大气环境下的研发工作，为高温实验室热处理设备提供了卓越的可靠性。
高温 1600°C 分体式管式炉，可选配真空法兰及阀门，支持 60mm/80mm 刚玉管
高性能 1600°C 分体式管式炉，配备真空法兰、阀门及精密 PID 控制系统。该工业级设备支持 60mm 或 80mm 刚玉管，适用于先进材料研发中的气氛控制热处理及高真空处理环境。

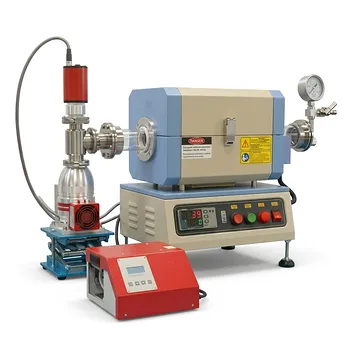

带集成涡轮泵系统和 8 英寸加热区的 1200°C 高真空紧凑型管式炉
