产品概述

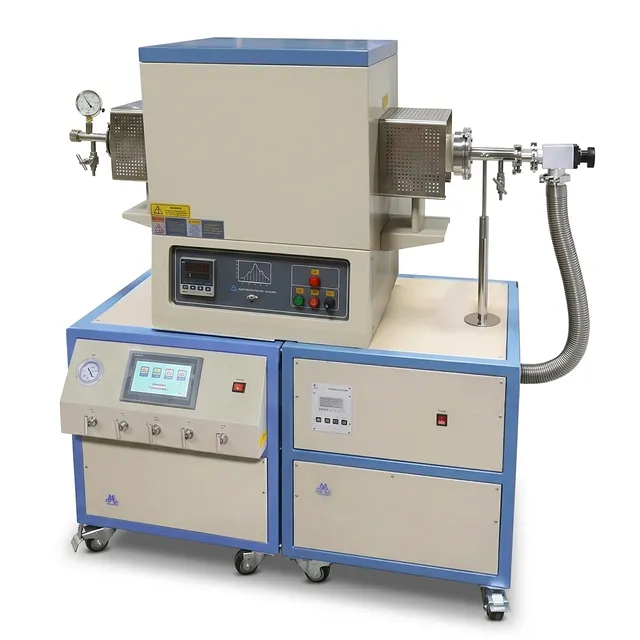

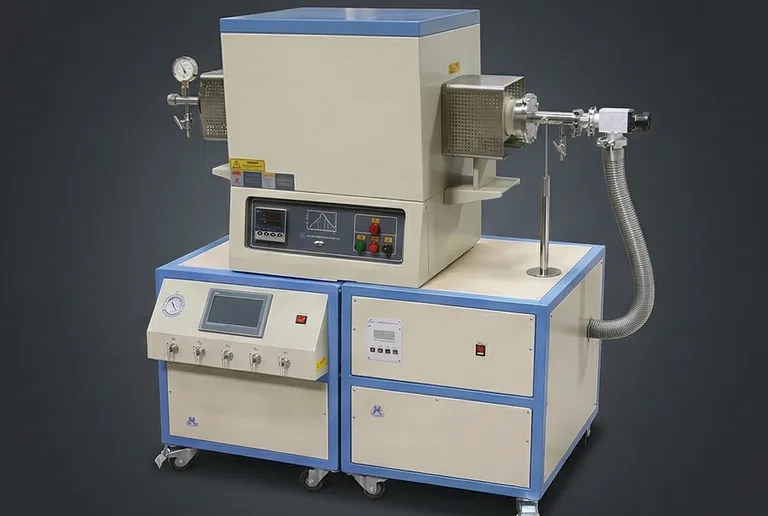

该高性能热处理系统专为需要极端温度和超纯大气条件的先进材料科学及工业研究应用而设计。通过将1700°C氧化铝管式炉与高性能涡轮分子真空站及精密质量流量气体输送模块集成，该设备为复杂的化学气相沉积 (CVD)、扩散和烧结工艺提供了交钥匙解决方案。稳固的设计确保研究人员在低至 10^-5 Torr 的真空度下，既能保持敏感样品的完整性，又能获得高度可重复的实验结果。
该设备面向半导体制造、航空航天开发和先进陶瓷工程领域，架起了实验室实验与中试生产之间的桥梁。其多功能架构允许对多种气体进行精确控制，使其成为制造薄膜、纳米线和复杂二维材料的重要工具。整个系统安装在移动式重型推车上，便于搬迁，无需复杂的永久性安装即可无缝集成到现有的洁净室或实验室工作空间中。
可靠性是该炉设计的核心。系统采用优质二硅化钼 (MoSi2) 加热元件和高纯度氧化铝耐火炉膛，旨在承受工业研发所需的严苛热循环。双层钢制外壳配合集成风冷系统，确保即使在高温运行期间，外部表面温度也能保持在操作人员的安全范围内。这种对安全性的重视，结合高精度 PID 控制和德国制造的真空组件，为专业采购团队和首席研究员提供了长期运行的一致性保障。
主要特点
- 卓越的温度范围：该系统最高加热温度可达 1650°C，连续工作温度为 1600°C，由八个专门布置以实现最佳热均匀性的高等级 MoSi2 加热元件驱动。
- 超高真空集成：配备原装 Pfeiffer 涡轮分子泵，系统极限压力可达 <1E-7 mbar，为高纯度材料合成和对污染敏感的工艺提供了至关重要的无氧环境。

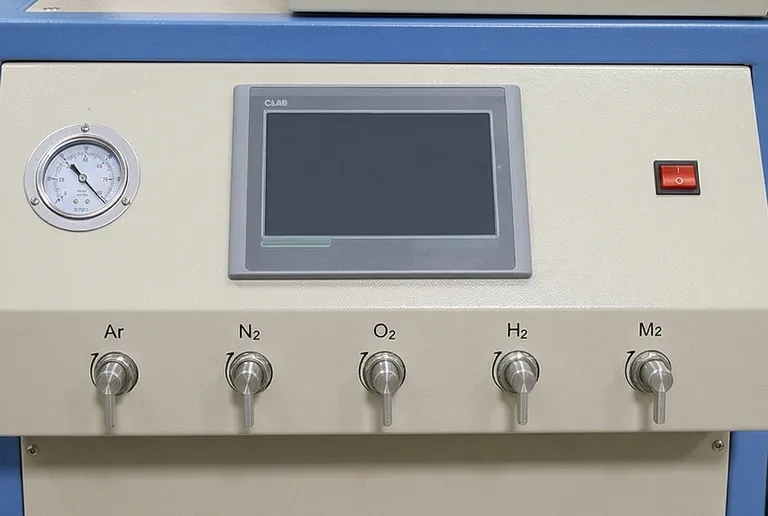

- 精密质量流量控制：集成气体混合站配有 2 至 4 通道数字质量流量控制器 (MFC)，可通过数字触摸屏监控，精确、高重复性地输送氮气、氦气或氢气等工艺气体。
- 先进的 PID 控制逻辑：温度控制器采用限流移相触发电阻系统，具有 30 个可编程段，在整个加热斜坡过程中保持 ±1°C 的精度。
- 稳固的炉膛工程：炉体采用 60mm 外径的高纯度氧化铝处理管和高纯度氧化铝耐火炉膛，以最大限度地减少热损失并防止高温循环过程中的化学交叉污染。
- 智能真空管理：高真空站具有隔膜泵和涡轮泵的一键操作功能，系统控制的旋转速度可根据真空度和泄漏率自动调节。
- 增强的安全协议：内置自我保护机制可监控过热和过流状况，如果泄漏率超过安全操作阈值，系统会自动减速或停止涡轮，以防止泵损坏。
- 灵活的接口选项：系统包含一个 RS485 通信端口，并兼容用于 PC 远程控制、LabVIEW 集成和质量保证审计的全面数据记录的高级软件包。
应用领域
| 应用 | 描述 | 核心优势 |
|---|---|---|
| 化学气相沉积 (CVD) | 利用受控气体前驱体合成石墨烯或碳纳米管等薄膜和纳米材料。 | 精确的气体比例化学计量控制，确保薄膜均匀性和高质量晶格结构。 |
| 半导体掺杂 | 在高温下将杂质引入半导体晶圆以改变其电学性能。 | 高真空完整性可防止半导体基底发生意外氧化或污染。 |
| 陶瓷烧结 | 在高达 1600°C 的温度下将陶瓷粉末压块固结成致密、高强度的结构件。 | 稳定的温区和高纯度氧化铝管可防止杂质削弱陶瓷基体。 |
| 航空航天合金测试 | 在真空下将先进合金置于极端热环境中，以模拟高空或太空条件。 | 精确的升温和真空稳定性模拟了轨道飞行中遇到的严酷环境。 |
| 粉末冶金 | 对金属粉末进行热处理，在不达到熔点的情况下通过固态键合制造复杂零件。 | 真空环境消除了导致活性金属脆化或表面氧化的空气成分。 |
| 光学退火 | 通过缓慢、受控的冷却阶段消除特种光学玻璃或晶体中的内应力。 | 30 段可编程 PID 控制器允许进行极其精细的冷却速率调节，以防止热冲击。 |
技术规格
核心炉体规格 (TU-83)
| 参数 | 技术细节 |
|---|---|
| 加热元件 | 8 支 1800°C 级二硅化钼 (MoSi2) |
| 最高温度 | 1650°C |
| 连续工作温度 | 1600°C |
| 标准处理管 | 高纯氧化铝，60mm 外径 x 1000mm 长 |
| 加热区长度 | 457 mm (18") |
| 恒温区 | 150 mm (6")，精度 ±1°C |
| 升温速率 | ≤ 5°C/min |
| 温度精度 | ±1°C |
| 热电偶类型 | B 型 (铂铑) |
| 功耗 | 6.0 kW |
| 输入电压 | AC 208-240V 单相，50/60Hz |
| 炉体尺寸 | 550 x 380 x 520 mm |
高真空站规格
| 参数 | 技术细节 |
|---|---|
| 泵制造商 | Pfeiffer Vacuum (德国) |
| 氮气抽速 | 33 L/s |
| 极限压力 | <1E-8 mbar (无泄漏状态) |
| 工作范围 | 1000 mbar 至 <1E-7 mbar |
| 控制界面 | LCD 数字显示，带一键启动/停止功能 |
| 保护系统 | 过热和过流自我保护 |
| 推车尺寸 | 600(长) x 600(宽) x 700(高) mm |
| 真空计 | 带实时压力监测的数字传感器 |
质量流量气体控制 (MFC) 系统
| 参数 | 技术细节 |
|---|---|
| 通道数量 | 2 通道 (标准)，最多 4 通道 (可选) |
| 阀体材质 | 316 不锈钢 |
| 混合罐尺寸 | Φ80 x 120 mm |
| 流量限制 | < 200 SCCM (标准配置) |
| 控制界面 | 6 英寸彩色触摸屏，带 PC 远程切换模式 |
| 安全阀 | 包含精密针阀和机械压力表 |
为何选择此高温系统
这一集成解决方案代表了对实验室能力的重大投资，提供了单机组件无法比拟的精度和可靠性。通过将炉体、真空站和气体混合单元安置在单一的工程化移动平台上，该系统消除了多供应商设置中常见的复杂故障排除问题。使用德国 Pfeiffer 涡轮分子泵和高等级 MoSi2 加热元件等优质组件，确保了系统在工业研发环境中经过多年高强度使用后仍能保持运行的一致性。
此外，该系统的设计充分考虑了可扩展性和定制化需求。无论您是需要为复杂的多种前驱体 CVD 添加额外的气体通道，还是需要升级 Eurotherm 温度控制器以实现 LabVIEW 兼容性，该架构都能适应您的特定研究需求。CE 认证设计以及可选的 NRTL/UL/CSA 认证，为采购团队提供了该设备符合最高国际安全和质量标准的信心。这不仅仅是一台炉子，更是一个专为最具挑战性的材料科学课题而设计的完整热处理环境。
请立即联系我们的技术销售团队获取详细报价，或讨论根据您的具体研究需求定制的配置方案。
