产品概述

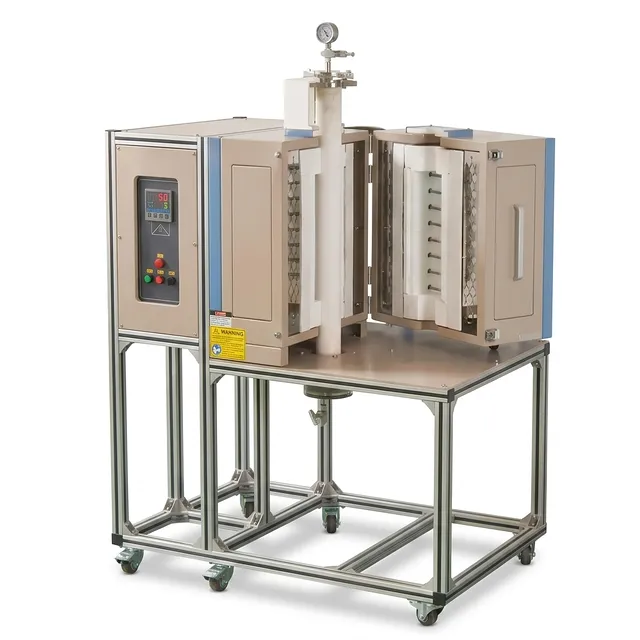

这款高温立式开启式管式炉代表了先进材料科学和工业研发领域热工程的巅峰。该系统设计工作温度高达1700°C，为精确加热、淬火和晶体生长应用提供了一个多功能的平台。通过采用立式结构和可开启的铰链式设计，研究人员可以轻松接触反应区，并集成复杂的运动机构（如升降或淬火系统），而无需干扰敏感的样品设置。
该设备主要用于冶金、陶瓷和半导体研究，在需要严格气氛控制或高真空条件的环境中表现出色。立式配置特别优化了热对流或重力辅助淬火对材料性能至关重要的应用场景。无论是进行相变研究还是合成新型电子元件，该系统都能提供稳定且可重复的热环境，满足工业实验室和学术研究机构的严格标准。
可靠性是该工程设计的核心。设备采用优质高纯氧化铝纤维隔热材料和双层钢壳结构，确保了卓越的能源效率和安全的外壳工作温度。该设备专为1600°C下的连续运行而设计，可为严苛的工业流程提供高负载循环性能。先进的PID控制和稳健的安全联锁装置的集成，保证了热处理过程的一致性，保护了样品的完整性和加热元件的使用寿命。
主要特点

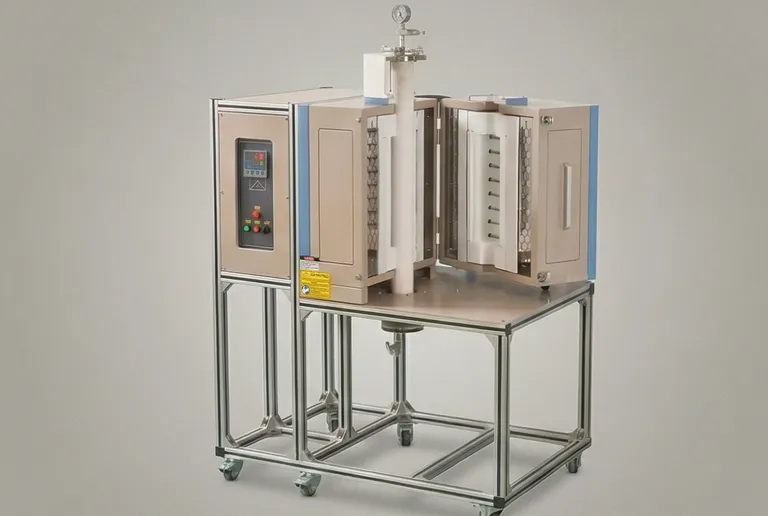

- 精密开启式铰链设计：炉膛采用立式开启结构，操作人员可沿纵向打开设备。此功能便于快速装卸工艺管，并简化了复杂的内部监测传感器或样品架的设置。
- 先进的隔热性能：加热腔体采用高纯度氧化铝纤维材料，最大限度地减少了热量损失并提高了能源效率。这种高级隔热材料允许快速升温，同时在400mm的加热区内保持极佳的温度均匀性。
- 精密的双层外壳：坚固的双层外壳结构集成主动风冷系统，确保外表面触感凉爽。这种设计不仅提高了操作安全性，还稳定了内部电子元件，防止受热漂移。
- 真空与气氛多功能性：系统配备高质量不锈钢真空密封法兰，带有集成阀门和真空计。配合适当的泵送系统，可在惰性气体流动或低至10^-5 torr的高真空环境下无缝运行。

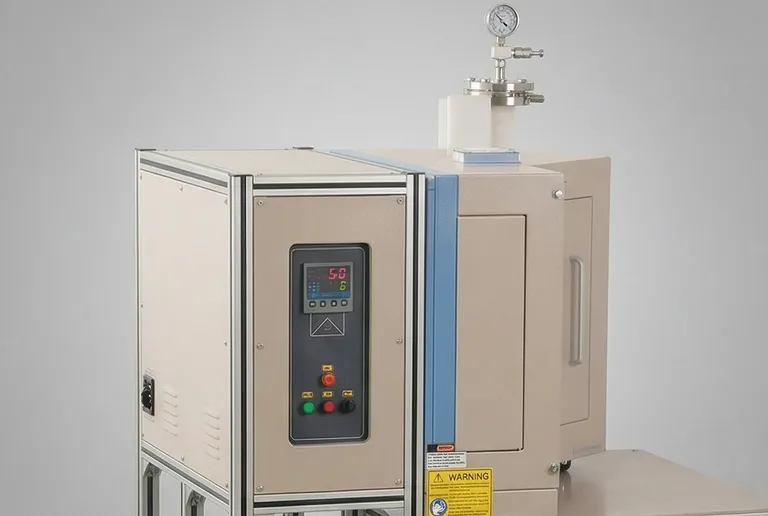

- 高精度PID调节：集成的温度控制器提供30个可编程段，可对加热速率、保温时间和冷却曲线进行精细控制。±1°C的精度确保了最高水平的工艺可重复性。
- 自动化安全联锁系统：内置的过热和热电偶故障保护功能，使系统能够自信地进行无人值守操作。超温报警和自动关机功能降低了长时间热处理循环中的风险。
- 优化的立式动力学：立式方向专为适配淬火机构和单晶生长设置（布里奇曼法或柴可拉斯基法）而设计，比水平配置更有效地利用重力和热梯度。
- 高性能加热元件：采用B型双铂铑热电偶和专用加热元件，设备在1700°C阈值下保持卓越的稳定性，确保在氧化或中性气氛中实现长期高性能运行。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 单晶生长 | 利用垂直热梯度进行半导体和光学晶体的高温合成。 | 精确的梯度控制，实现无缺陷晶体结构。 |
| 快速淬火 | 受控加热后通过重力瞬间落入淬火介质，用于相变研究。 | 以极高精度捕获高温微观结构。 |
| 相变研究 | 研究合金和陶瓷在高达1700°C温度下的结构变化。 | 稳定的保温时间，实现完全的热力学平衡。 |
| CVD/PECVD | 用于薄膜涂层和碳纳米管合成的化学气相沉积工艺。 | 纯净的真空环境和精确的气流管理。 |
| 烧结与退火 | 在受控气氛下对先进陶瓷和难熔金属进行高温处理。 | 最大限度减少氧化并确保样品密度均匀。 |
| 材料疲劳测试 | 与加载框架垂直集成，测试航空合金的热机械性能。 | 真实模拟高应力热环境。 |
技术规格
| 参数 | TU-C20 规格详情 |
|---|---|
| 型号标识 | TU-C20 |
| 最高温度 | 1700°C（短期） |
| 连续工作温度 | 1600°C |
| 额定功率 | 7.0 KW |
| 工作电压 | AC 220V，单相，50/60Hz（需配40A断路器） |
| 加热区长度 | 400 mm |
| 工艺管尺寸 | 60 mm 外径 x 54 mm 内径 x 1000 mm 长 |
| 升温速率 (0-1400°C) | ≤ 10°C/min |
| 升温速率 (1400-1600°C) | ≤ 5°C/min |
| 温度精度 | ± 1°C |
| 温度控制器 | PID自动控制，带30个可编程段 |
| 热电偶类型 | B型双铂铑 |
| 真空度 (机械泵) | 10^-2 torr |
| 真空度 (分子泵) | 10^-5 torr |
| 冷却系统 | 强制风冷双层外壳 |
| 通讯接口 | DB9端口（可选配PC控制模块） |
| 法兰类型 | 不锈钢真空密封，带KF接口和针阀 |
为何选择1700立式开启式管式炉
- 工业级耐用性：专注于长期热稳定性的工程设计意味着该系统可在数百次循环中保持1700°C的性能，对于高利用率的研发中心而言，是一项卓越的投资。
- 精密制造：每台设备均使用优质组件构建，从B型铂铑热电偶到精密加工的不锈钢法兰，确保了无泄漏的真空性能和精确的温度反馈。
- 定制化与可扩展性：立式开启设计具有固有的模块化特性，允许集成定制的淬火机构、电机驱动升降系统或基于PC的远程监控，以适应特定的研究协议。
- 全面的安全架构：通过冗余的超温保护和热电偶断裂检测，该设备最大限度地降低了关键无人值守实验中的操作风险。
- 专家技术支持：THERMUNITS为每个系统提供深厚的技术专长，协助进行安装、软件集成和特定应用配置，确保高效达成您的研究目标。
立即联系我们的技术销售团队获取正式报价，或探讨针对您特定材料处理要求的定制立式热处理解决方案。
