产品概述

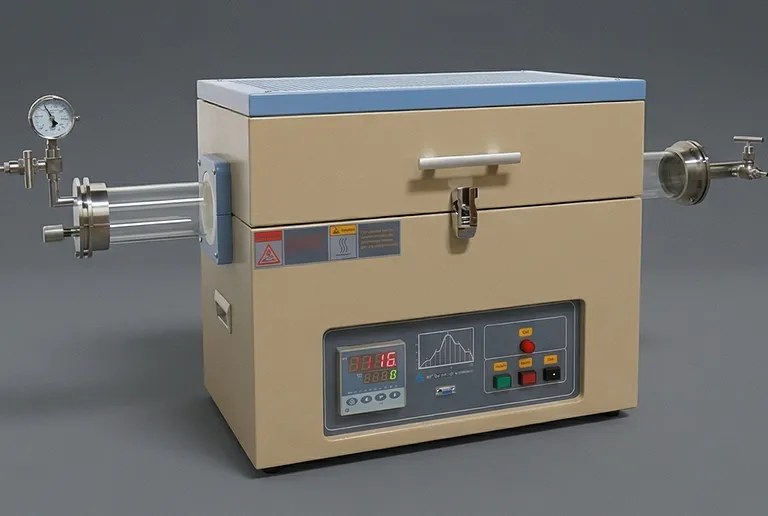

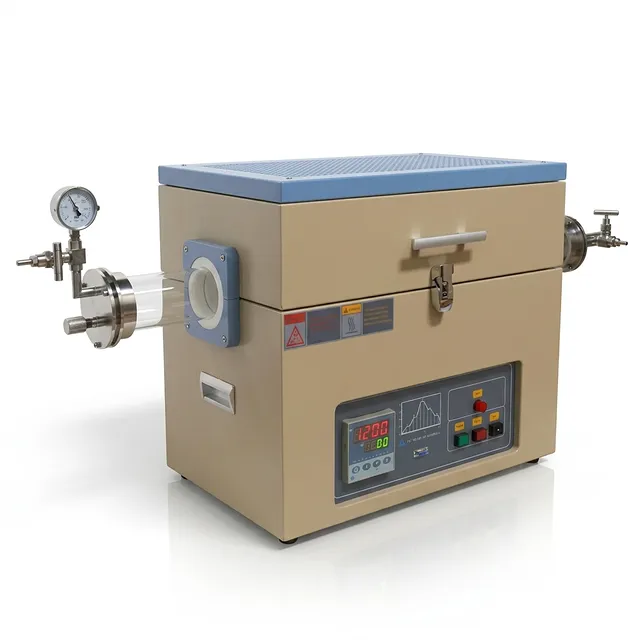

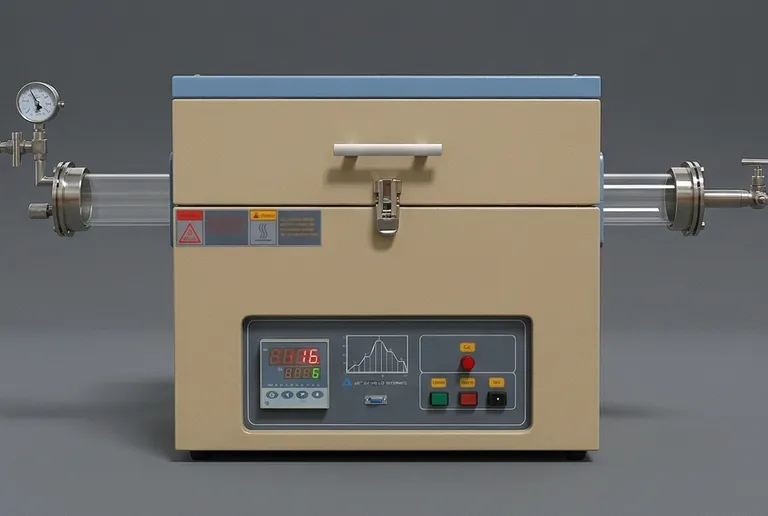

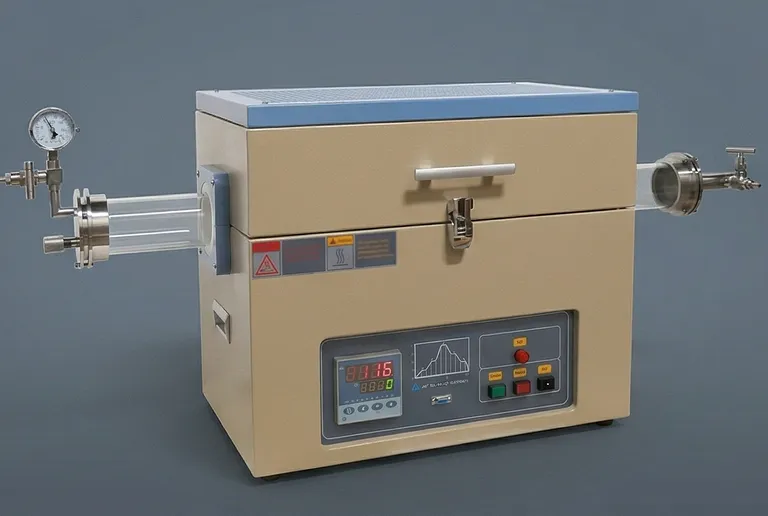

这款高性能开启式管式炉是现代材料科学和工业研发领域热处理的核心设备。该系统专为实现高达 1200°C 的精密热处理方案而设计，为需要严格控制热环境的研究人员提供了一个多功能的平台。通过采用开启式铰链结构，设备可以轻松接触处理腔室，无需干扰精细的样品布置，即可快速插入反应管、复杂的传感器设置或预组装的实验组件。
该系统主要用于化学气相沉积 (CVD)、烧结和退火工艺，是半导体开发、电池研究和先进陶瓷工程的重要工具。它能够在从高真空状态到受控惰性气体流的多种大气条件下运行，非常适合合成对氧化或环境污染物敏感的高纯度材料。其坚固的结构确保了它能够满足学术实验室和工业中试生产线的严苛要求。
可靠性是该装置工程设计的核心。该炉专注于长期运行的一致性，结合了先进的安全功能和高等级隔热材料，既保护了用户，又保障了热循环的完整性。符合 UL 和 CSA 标准的组件体现了对质量和法规遵从性的承诺，使采购团队和实验室经理能够确信该设备在高风险研究环境的持续使用条件下能够可靠运行。
主要特点
- 精密 PID 温度调节： 集成数字控制器采用先进的比例-积分-微分逻辑及自动调谐功能，将温度稳定性保持在 ±1°C 以内，并提供 30 个可编程段，适用于复杂的升温和保温过程。
- 先进的开启式铰链结构： 炉壳采用开启式盖设计，内置安全联锁机制，当炉门打开时自动切断加热元件电源，以防止意外接触并确保操作员安全。
- 增强型隔热性能： 采用高纯度纤维氧化铝隔热材料，最大限度地减少热量损失并提高能源效率；内部衬里和加热元件上的特殊耐火涂层显著延长了装置的使用寿命。
- 高性能加热元件： 掺钼铁铬铝合金加热元件专为提供高达 20°C/min 的快速升温速率而设计，同时在惰性气氛的高温循环下具有抗变形能力。
- 双层安全外壳： 重型双层钢外壳结合主动空气冷却系统，使外表面温度保持在 60°C 以下，即使在 1200°C 的峰值运行期间也能确保接触环境的安全。
- 多功能真空与气氛控制： 配备带有针阀、机械压力表和 KF-25 接口的 304 不锈钢真空密封法兰，配合适当的泵送系统，真空度可达 10E-5 torr。
- 灵活的管径配置： 该系统设计可容纳 60mm 至 100mm 的多种石英管直径，使研究人员能够扩展实验规模或调整处理量，而无需购买全新的炉体。
- 集成数据通信： 标准 DB9 PC 通信端口及配套软件支持热循环的远程监控和数据记录，这对研发过程中的文档记录和工艺优化至关重要。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| CVD / PECVD 系统 | 在受控气体环境下生长薄膜、碳纳米管和石墨烯等二维材料。 | 精确的气体流量和温度均匀性确保了高质量、可重复的薄膜生长。 |
| 半导体退火 | 对硅片或化合物半导体进行热处理，以改变电学性能或修复晶体缺陷。 | 高纯度石英环境结合快速升降温能力，防止污染。 |
| 电池材料合成 | 在惰性氮气或氩气气氛下对正/负极粉末进行煅烧和烧结。 | 通过在热循环中防止氧化，保持严格的化学计量比。 |
| 陶瓷烧结 | 将工业陶瓷粉末在高温下固结成致密部件。 | 高纯度氧化铝隔热材料防止交叉污染，确保材料完整性。 |
| 催化剂表征 | 在不同温度和气体流速下测试催化材料，以确定其效率和寿命。 | 双针阀法兰允许精确控制反应气体前驱体。 |
| 真空冶金 | 在低压环境下熔炼或热处理特种合金，以去除溶解气体。 | 高真空能力 (10E-5 torr) 确保航空航天和医疗合金的超净处理。 |
技术规格
| 参数 | TU-23 技术详情 |
|---|---|
| 型号标识 | TU-23 系列（可提供 UL/CSA 配置） |
| 输入电压 | 208 - 240VAC 单相，50/60Hz |
| 额定功率 | 3KW (断路器: 20A) |
| 最高加热温度 | 1200°C (管内需通入惰性气体) |
| 真空加热极限 | 1000°C (真空条件下) |
| 建议升温速率 | ≤ 20°C / min |
| 温度精度 | +/- 1 ºC |
| 加热区长度 | 总长: 440mm; 恒温区: 150mm (+/- 2°C) |
| 温度均匀性 | +/- 10°C @ 1000°C (中心 320mm); +/- 5°C @ 1000°C (中心 220mm) |
| 温度控制器 | 30 段可编程; PID 控制; 自动调谐; 内置报警 |
| 可选控制器 | Eurotherm 3004 (±0.1°C 精度)，带 RS485-USB 通信 |
| 热电偶类型 | K 型 (长度 6 英寸，外径 3mm，陶瓷护套) |
| 石英管选项 1 (TU-23-60) | 60mm 外径 x 55mm 内径 x 1000mm 长 |
| 石英管选项 2 (TU-23-75) | 76mm 外径 x 70mm 内径 x 1000mm 长 |
| 石英管选项 3 (TU-23-80) | 80mm 外径 x 74mm 内径 x 1000mm 长 |
| 石英管选项 4 (TU-23-100) | 101mm 外径 x 92mm 内径 x 1000mm 长 |
| 真空法兰 | 双 SS 304; 1/4" 馈通; KF-25 接口; 针阀; 宝塔接头 |
| 真空压力能力 | 10E-2 torr (机械泵); 10E-5 torr (分子泵) |
| 标准隔热材料 | 包含纤维陶瓷块 (可选配石英块) |
| 产品尺寸 | 600mm(长) × 440mm(宽) × 550mm(高) |
| 净重 | 40 kg |
| 合规性 | CE 认证; 可应要求提供 NRTL 或 CSA 认证 |
为何选择这款高温开启式管式炉
- 严苛的安全标准： 该设备旨在达到或超过国际安全认证，具有联锁保护和先进的冷却外壳，使其适用于人员往来频繁的学术和工业实验室。
- 可扩展的处理环境： 与固定直径的炉子不同，该系统的模块化设计允许集成多种尺寸的石英管，为研究人员提供了适应不断变化的项目需求而无需大量资本支出的灵活性。
- 卓越的热管理： 通过使用掺钼元件和高等级氧化铝隔热材料，该装置提供了出色的温度均匀性和能源效率，确保了每一批次材料性能的一致性。
- 精密工程与支持： 每台设备均享有一年有限保修和终身技术支持，确保您的投资得到了解高温热处理细微差别的专家的保护。
- 可定制的控制选项： 从标准的高精度 PID 控制器到超高精度的 Eurotherm 升级版，系统可根据您最敏感的材料合成方案的具体分辨率要求进行定制。
立即联系我们的技术销售团队获取正式报价，或讨论如何定制该设备以满足您的特定研究目标。
