产品概述

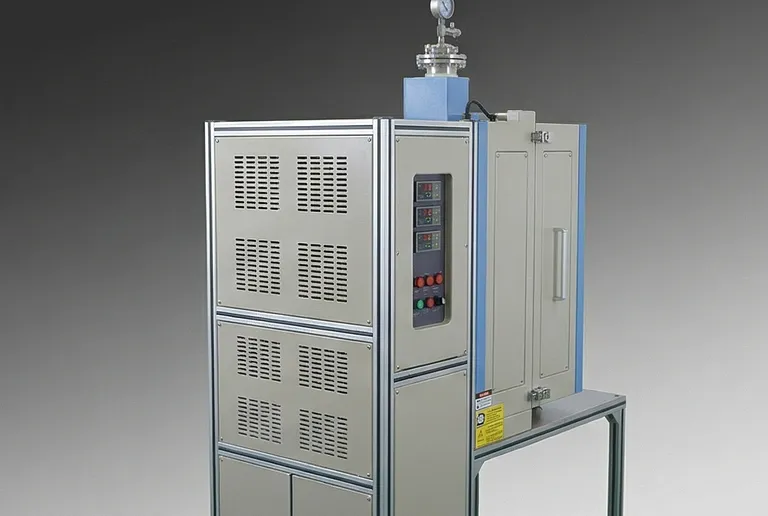

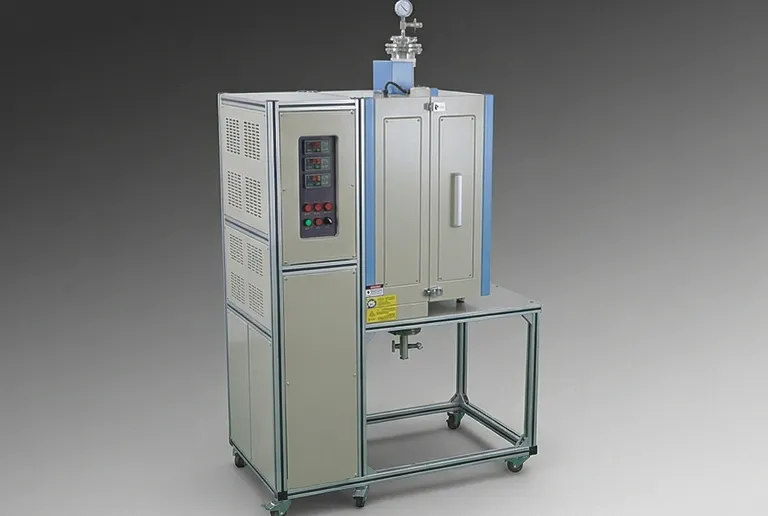

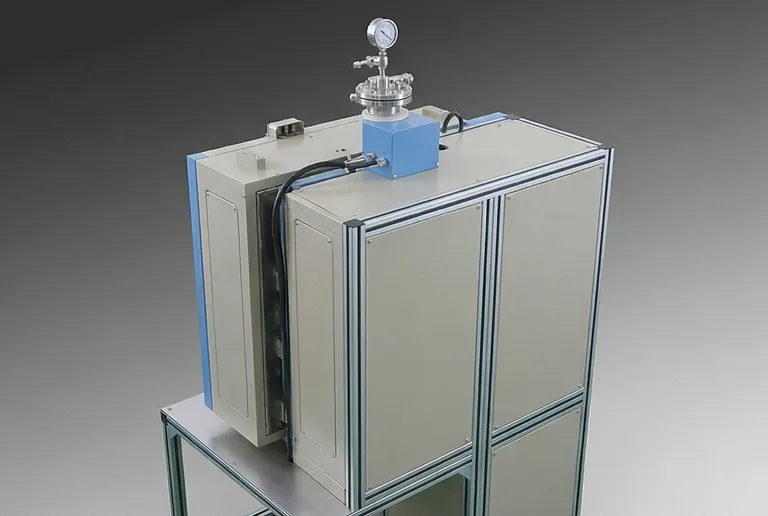

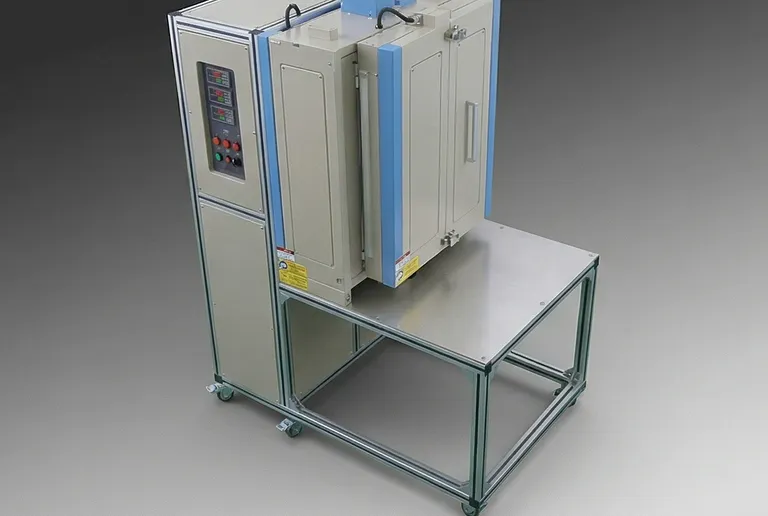

这套高性能热处理系统代表了材料科学研究和工业热处理领域的先进水平。该设备设计为立式可分体管式炉，具备三个独立加热区，可满足研究人员高达 1700°C 的严苛需求。其立式结构与分体式贝壳设计提供了无与伦比的灵活性，尤其适用于需要快速淬冷或集成立式运动机构的场景。系统可在高真空或精确控制的流动气体条件下为样品加热提供稳定环境，是开发下一代材料的核心设备。
该设备面向先进实验室、半导体制造商和冶金研究机构，可提供单晶生长、薄膜沉积及均匀化处理所需的高精度。通过采用三个独立加热区，系统突破了单温区炉的热限制，显著扩大了恒温区域。这确保了实验样品无论尺寸大小或在加热腔体中的位置如何，都能获得均匀热能，这对于高要求研发环境中科学数据的可重复性至关重要。
B2B 工业买家可以依赖该系统坚固的结构与卓越的工程设计。设备采用高纯氧化铝纤维隔热层和双层冷却外壳，即使在连续 1600°C 高温循环下也能保持运行完整性和外部安全。精密 PID 控制器与先进安全报警系统的集成，确保一旦设定工艺流程，系统即可在极少人工干预下运行，为严苛的工业排程和关键材料处理提供所需的可靠性和长期一致性。
主要特点
- 三温区独立热控： 每个 200mm 加热区均由独立 PID 控制器管理，可根据工艺需求建立较长的均匀温度场或精确的热梯度。

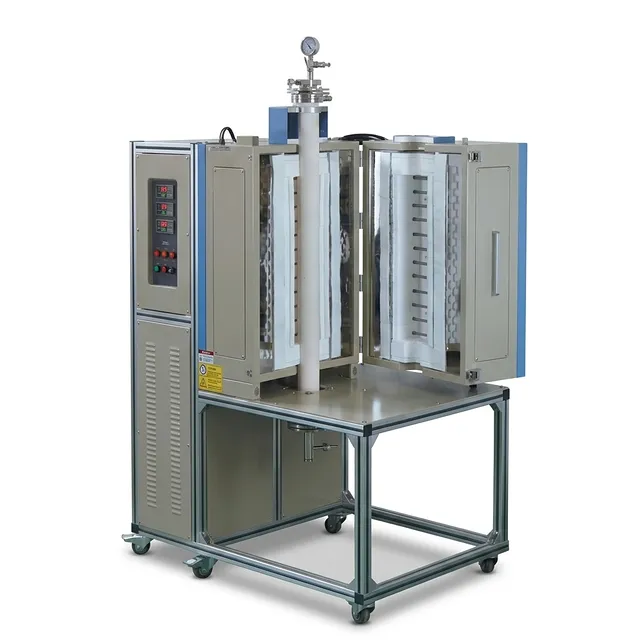

- 精密分体式炉体设计： 立式炉体采用铰链式结构，便于快速开启，简化管体装载，并可在不干扰复杂立式升降或淬冷机构的情况下更换工艺管。
- 先进高纯氧化铝纤维隔热： 该系统采用节能型 A 级氧化铝纤维，可最大限度减少热损失、降低能耗，并在保护炉体结构完整性的同时实现快速升温。
- 高真空一体化密封： 配备不锈钢真空密封法兰、阀门和真空计，在搭配分子泵时可达到 10E-5 Torr 真空度，非常适合对污染敏感的工艺。
- 可编程 PID 自动化： 控制系统具备 30 段可编程逻辑，可精确管理升温速率、保温时间和冷却曲线，确保多批次结果一致。
- 安全优先的双层冷却外壳： 内外壳之间集成空气冷却系统，可将炉体外表面保持在安全温度，保护人员并延长内部电子元件寿命。
- 铂铑热电偶精度： 采用 B 型双铂铑热电偶，即使在持续极高温条件下也能提供高精度温度反馈和长期稳定性。
- 一体化安全保护： 内置过温和热电偶断裂检测机制可自动切断电源，防止设备损坏，确保在无人值守的长期加热循环中安全运行。
- 立式淬冷兼容性： 立式结构专为淬冷实验设计，样品可通过可选升降机构从热区下落或下降至冷却介质中。
应用领域
| 应用 | 说明 | 主要优势 |
|---|---|---|
| 单晶生长 | 用于可控结晶和光电材料固相合成的立式梯度加热。 | 精确热梯度可确保高晶体纯度和结构完整性。 |
| 淬冷实验 | 将材料从高温区快速转移至冷却介质中，以锁定特定相态。 | 立式分体设计可无缝集成重力式淬冷机构。 |
| 扩散退火 | 在 1000°C 或更高温度下对 Fe-Ni-Cu 等合金进行长时间均匀化处理。 | 三温区均匀性消除了温度梯度引起的扩散速率偏差。 |
| CVD / PECVD | 在流动气体和高真空环境下进行薄膜应用的化学气相沉积。 | 气密不锈钢法兰可维持高纯气氛条件。 |
| 陶瓷烧结 | 用于先进陶瓷和技术粉体在 1600°C 连续运行条件下的高温致密化。 | 卓越的温度稳定性可防止变形并确保晶粒均匀生长。 |
| 真空热处理 | 在高真空下对氧敏感合金进行内应力消除或材料性能改性。 | 可防止样品氧化，并在高温下获得高质量表面光洁度。 |
| 电池材料研发 | 在特定气氛条件下对负极/正极粉体进行热处理，以优化电化学性能。 | 多段程序可实现复杂的多阶段热反应循环。 |
技术规格
| 参数 | TU-C23 规格详情 |
|---|---|
| 型号 | TU-C23 |
| 最高温度 | 1700°C（短时） |
| 连续工作温度 | 1600°C |
| 加热区 | 三温区（200mm + 200mm + 200mm） |
| 输入功率 | 12 KW |
| 工作电压 | AC 220V 单相，50/60 Hz（需 63A 断路器） |
| 管体尺寸 | 外径 60mm × 内径 54mm × 长度 1000mm |
| 升温速率（0-1400°C） | ≤ 10°C / min |
| 升温速率（1400-1600°C） | ≤ 5°C / min |
| 温度精度 | ± 1°C |
| 温控器 | PID 自动控制，30 段可编程 |
| 热电偶类型 | B 型双铂铑 |
| 真空度（机械泵） | 10E-2 Torr |
| 真空度（分子泵） | 10E-5 Torr |
| 隔热材料 | 高纯氧化铝纤维 |
| 外壳结构 | 双层结构，集成空气冷却系统 |
| 密封系统 | 不锈钢真空法兰，带阀门和真空计 |
| 接口 | DB9 通讯端口（可选 PC 控制模块） |
为什么选择 TU-C23
- 卓越的热均匀性： 三温区独立加热架构相比单温区方案可提供明显更长的恒温区，对高精度扩散与退火研究至关重要。
- 灵活的立式配置： 专为需要立式样品处理、晶体生长和淬冷的工艺而设计，为研究人员提供水平炉无法比拟的灵活配置选择。
- 优质材料完整性： 从高纯陶瓷纤维隔热到精密 B 型热电偶，每个组件都为 1700°C 临界条件下的耐用性与性能而选用。
- 无缝系统集成： 配备真空法兰并兼容多种运动机构（淬冷/升降），使其成为复杂实验环境的即用型解决方案。
- 工业级安全与可靠性： 具备先进的超温保护和双壳冷却设计，该系统专为高通量工业和学术研发实验室的严苛使用而打造。
如需定制配置、与运动机构集成，或获取 TU-C23 系统正式报价，请联系我们的技术销售团队，讨论您的具体多温区工艺需求。
