产品概述

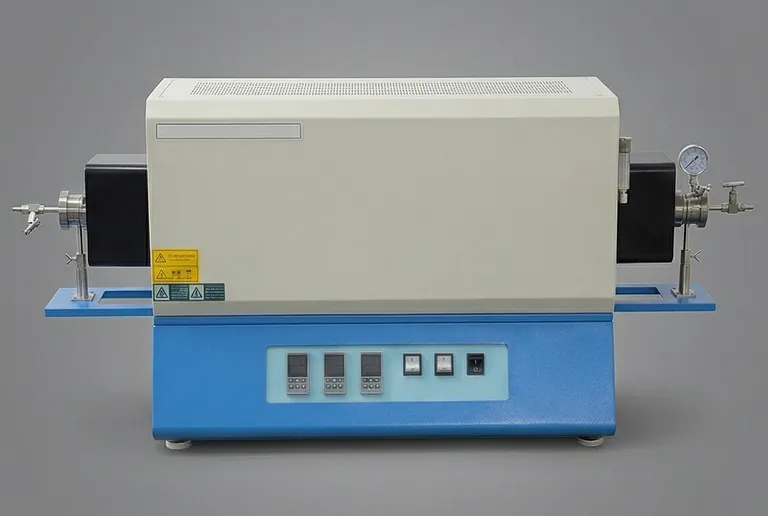

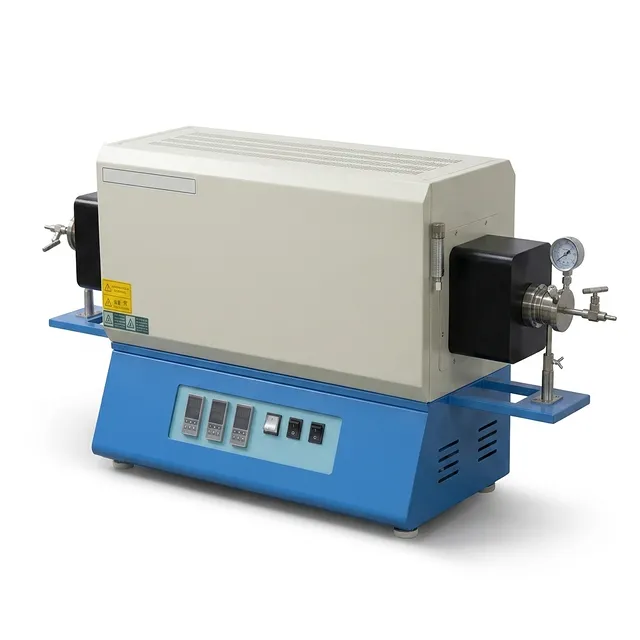

这款高性能三温区热系统是材料科学与工业研发领域精密工程的巅峰之作。设备集成三个独立控温的加热段，可形成超长且稳定的恒温区，也可构建精确的温度梯度。本设备设计最高可在1700℃温度下稳定运行，是对热均匀性有严格要求的高要求烧结、退火和化学气相沉积（CVD）工艺的核心设备。
该设备面向高校、科研院所和工业实验室设计，可为还原气氛、真空条件和高纯材料处理实验提供稳定通用的实验环境。双壳体结构结合先进保温技术，可确保内膛达到极端高温时，外壳仍保持触摸冷却，充分保障操作人员安全，提升实验室工作效率。本设备可在严苛的热循环中始终输出一致、可重复的结果，为复杂科学突破提供所需的可靠性保障。
为实现长期稳定运行，本设备采用高品质硅钼加热元件与进口氧化铝多晶纤维保温材料。这些元件在高温下具备出色的热稳定性与抗收缩性能。无论是用于碳纳米管生产、特种合金退火还是先进陶瓷烧结，这款管式炉都能满足现代工业与学术热处理应用对可靠性与精度性能的要求。
核心特点
- 三温区独立控温：本系统配备三个独立加热区，每个加热区均搭载独立的高精度PID控制器。该结构可帮助用户补偿管端热损失，或生成特定温度曲线，相比单温区设备可获得宽得多的恒温区。
- 优质1800级硅钼棒元件：设备采用特殊定制的14mm厚度加热元件。与行业标准12mm热端相比，14mm热端可降低表面负载，显著延长使用寿命，提升连续高温运行下的性能稳定性。
- 先进移相软启动触发：集成触发系统带有限流与软启动功能。启动过程中 gradual 提升电流，降低对加热元件的冲击，并将二次电流限制在170A以内，避免快速升温过程中设备损坏与电路跳闸。
- 高纯多晶氧化铝纤维保温：炉膛采用真空吸附滤成型工艺，热容低、导热系数小。这项日本技术可实现高反射率与优异保温性能，带来更快升温速度与更高能源效率。
- 完善的真空与气氛控制：设备两端均配备不锈钢法兰，支持10 Pa至10⁻³ Pa的多种真空度。内置针阀、压力表，可选配水冷法兰或铰接法兰，可实现内部环境的精确控制。
- 可编程控制逻辑：系统采用日本岛电仪表，最多支持40段可编程程序。支持低、中、高温分段分组PID控制，全工作区间精度可达±1℃。
- 完善的安全监控架构：集成空气开关与漏电保护器，可在电气故障时自动断电。设备还带有超温保护功能，支持通过RS485连接电脑，实现实时数据记录与远程参数管理。
- 更长的元件使用寿命：加热元件冷端长度达210mm，比标准设计更长，可确保接线处温度更低，降低电气系统热应力，提升设备整体使用寿命。
应用领域
| 应用场景 | 说明 | 核心优势 |
|---|---|---|
| CVD / PECVD | 用于薄膜生长与半导体研究的化学气相沉积工艺。 | 精确梯度控制，保证气体反应均匀性。 |
| 碳纳米管合成 | 在碳纤维束或衬底上大规模生长纳米管。 | 扩大恒温区范围，保证生长密度一致。 |
| 合金退火 | Fe-Ni-Cu合金1000℃均匀化扩散退火。 | 消除梯度导致的扩散偏差。 |
| 氮掺杂 | 为大尺寸衬底掺杂工艺提供可控反应动力学。 | 维持一致的形貌与结晶度。 |
| 工业陶瓷 | 先进陶瓷材料与高纯氧化铝部件烧结。 | 高温稳定性好，收缩控制均匀。 |
| 真空热处理 | 惰性或还原气氛下的高纯退火与烧结。 | 最高支持10⁻³ Pa真空，避免氧化。 |
| 电池材料研发 | 正负极材料合成与煅烧。 | 重复稳定性好，满足循环寿命测试要求。 |
| 牙科研究 | 高强度牙科氧化锆与陶瓷的烧结热处理。 | 控制精度高，成品表面光滑度好。 |
技术参数
| 参数 | TU-GS05-I | TU-GS05-II | TU-GS05-III |
|---|---|---|---|
| 炉管外径 | 60 mm | 80 mm | 100 mm |
| 炉管长度 | 1500 mm | 1500 mm | 1500 mm |
| 最高温度 | 1700 °C | 1700 °C | 1700 °C |
| 额定温度 | 1650 °C | 1650 °C | 1650 °C |
| 额定功率 | 10 KW | 10 KW | 10 KW |
| 加热区 | 3区（独立控温） | 3区（独立控温） | 3区（独立控温） |
| 加热长度（总） | 单区210 mm | 单区210 mm | 单区210 mm |
| 恒温区长度 | 80 - 100 mm | 80 - 100 mm | 80 - 100 mm |
| 输入电压 | 380V | 380V | 380V |
| 相数 | 三相 | 三相 | 三相 |
| 加热元件 | 1800型硅钼棒 | 1800型硅钼棒 | 1800型硅钼棒 |
| 控制系统 | FP93 PID（日本） | FP93 PID（日本） | FP93 PID（日本） |
| 控制精度 | ±1 °C | ±1 °C | ±1 °C |
| 热电偶类型 | B型 | B型 | B型 |
| 升温速率 | ≤20 °C/min（可调） | ≤20 °C/min（可调） | ≤20 °C/min（可调） |
| 炉膛材料 | 氧化铝多晶纤维 | 氧化铝多晶纤维 | 氧化铝多晶纤维 |
| 真空能力 | 最高10⁻³ Pa（可选） | 最高10⁻³ Pa（可选） | 最高10⁻³ Pa（可选） |
| 外壳温度 | ≤45 °C | ≤45 °C | ≤45 °C |
| 通讯接口 | RS485（标配） | RS485（标配） | RS485（标配） |
为什么选择三温区管式炉
- 无与伦比的热均匀性：三温区结构可主动补偿端区热损失，相比标准单温区型号可获得更长、更稳定的均匀温区。
- 长寿命设计：配备14mm厚硅钼棒与限流移相触发器，可承受工业规模使用强度，减少维护停机时间。
- 优质材料选型：从日本专利氧化铝纤维保温到纯铜变压器接线与UL认证电子元件，所有组件均以性能为优先，不做成本妥协。
- 灵活的连接与控制：集成RS485接口与专业软件，研究人员可实时可视化温度曲线，为关键实验提供完整可追溯性与数据完整性。
- 安全优先设计：双壳体风冷壳体加完善的漏电、过流保护系统，可为繁忙的多用户实验室提供安全运行环境。
立即联系THERMUNITS获取个性化报价，或探讨根据您特定研究需求定制的热工解决方案。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
相关产品
1100°C 三温区管式炉，配有 8.5 至 11 英寸外径石英管及真空法兰，适用于大型晶圆加工
精密 1100°C 三温区管式炉，配备超大 8.5 至 11 英寸外径石英管及气密性法兰。专为大规模晶圆加工和先进材料研究而设计，具有卓越的热均匀性和高真空兼容性，适用于工业研发项目及生产。

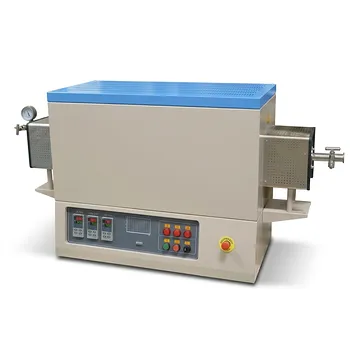

带真空法兰三温区氧化铝管式炉 高温1700℃热梯度CVD系统
这款先进的三温区氧化铝管式炉可提供1700℃峰值温度与精准真空控制。专为材料科学研发设计，可实现复杂热梯度与CVD工艺，兼具出色的可靠性、稳定性与高纯度气氛控制能力，满足严苛实验室应用需求。

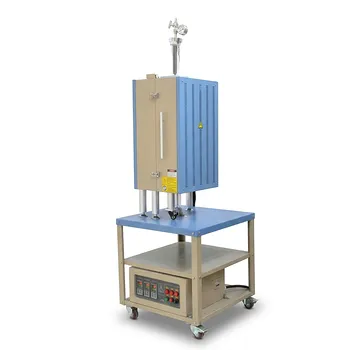

1200°C 三温区立式管式炉（配2英寸石英管及真空法兰）
精密型1200°C三温区立式管式炉，配备2英寸石英管和先进的真空法兰。该高性能系统专为CVD（化学气相沉积）和PVD（物理气相沉积）应用而设计，可提供卓越的热均匀性和快速淬火能力，助力先进材料的研发。
1700°C高温管式炉，配备高真空涡轮分子泵系统及多通道质量流量计气体混合器
这款先进的1700°C高温管式炉集成了精密涡轮分子高真空泵系统和多通道质量流量控制器气体混合器，为严苛的工业研发环境中的复杂CVD、扩散及材料研究提供了卓越的性能。
24英寸加热长度三温区管式炉（带铰链式法兰石英管系统）
这款专业的三温区管式炉具有24英寸的加热长度和铰链式法兰，便于高效装载样品。针对1200°C工艺进行了优化，可为先进的工业材料研究提供精确的温度均匀性和真空兼容性。
三温区加热分体式立式管式炉 1700 高温真空气氛热处理系统
面向工业研发和材料科学应用的先进 1700°C 三温区加热分体式立式管式炉。该高精度系统具备独立温控、高真空能力以及高效节能隔热，可实现稳定的高温处理和快速样品淬冷结果。
用于材料研究和工业热处理的1700℃高温三温区管式炉（配备外径50mm/60mm/80mm氧化铝管）
这款1700℃高性能三温区管式炉配备精密氧化铝管与独立加热控温系统，专为先进材料研发设计，在化学气相沉积和复杂气氛控制工业热处理工艺中，可实现出色的温度均匀性与稳定性。
高温1500°C三温区开启式管式炉（配80mm刚玉管及真空法兰）
这款精心设计的1500°C三温区开启式管式炉配备80mm刚玉管和精密PID控制系统。它非常适合需要卓越温度均匀性和高真空稳定性的先进材料研究、CVD工艺及工业热处理。
1700°C 高温三温区管式炉（配氧化铝管及水冷法兰）
这款先进的高温三温区管式炉提供精确的 1700°C 热处理及气氛控制。该系统是半导体研究、先进冶金和陶瓷烧结的理想选择，通过独立的 PID 温度控制器提供卓越的温度均匀性。
带 5 英寸加热区、高纯氧化铝管和真空密封法兰的 1700°C 高温台式管式炉
这款 1700°C 高温管式炉配备 5 英寸加热区和氧化铝管，适用于先进材料研究。可实现精确的气氛控制，并将真空度降至 50 mTorr，用于烧结、退火和化学气相沉积。
三温区分体式管式炉，36英寸加热长度，高温1200C，带真空法兰的材料研究炉
为1200C高温处理精密设计的三温区分体式管式炉。采用先进PID控制，适用于材料科学研发中的气氛和真空应用，提供卓越的热均匀性以及在工业实验室和研究机构环境中的可靠性能。
高温三温区开启式管式炉 1200℃ 最高温度 35.4 英寸加热长度 8 英寸内径炉管
这款高性能三温区开启式管式炉配备 35.4 英寸加热区和 8 英寸直径炉管，适用于先进的热处理工艺。通过独立的温区管理，可在真空或气体环境下实现 1200℃ 的峰值温度，并提供卓越的温度均匀性。
立式可开启管式炉 0-1700℃高温CVD与真空热处理实验室系统
这款1700℃立式可开启管式炉专为先进材料研究打造，具备精准三区域加热与快速淬火能力。非常适用于CVD工艺与真空退火处理，可在要求严苛的研发环境中提供工业级可靠性、氛围控制能力与模块化灵活性。
1200°C 三温区可开启式管式炉，带18英寸加热长度和真空法兰
使用这款1200°C三温区可开启式管式炉优化热处理工艺。其具备18英寸加热长度和精确的PID控制，为全球实验室设施中的先进材料研究、退火、烧结和专业工业研发应用提供卓越的温度均匀性。

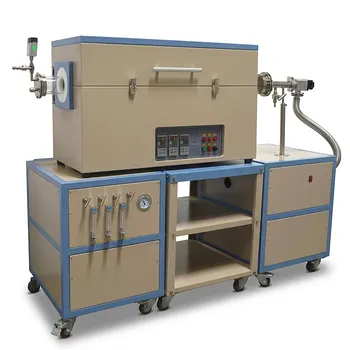

三温区石英管式炉（配三通道气体混合器、真空泵及防腐蚀真空计）
