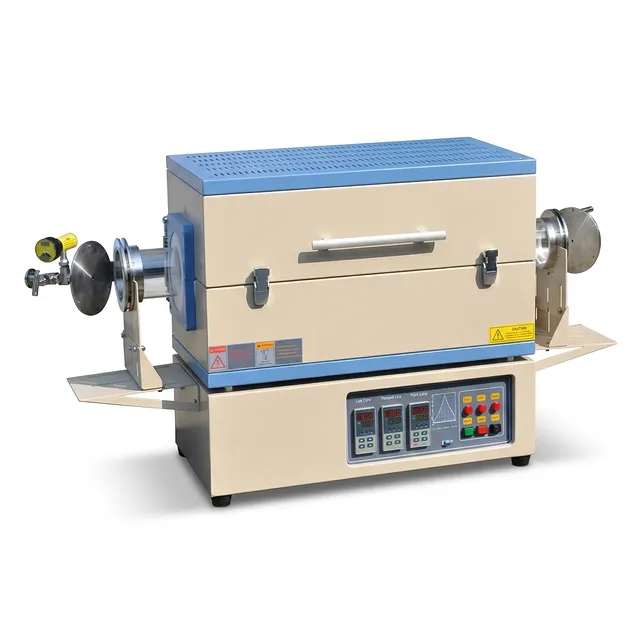

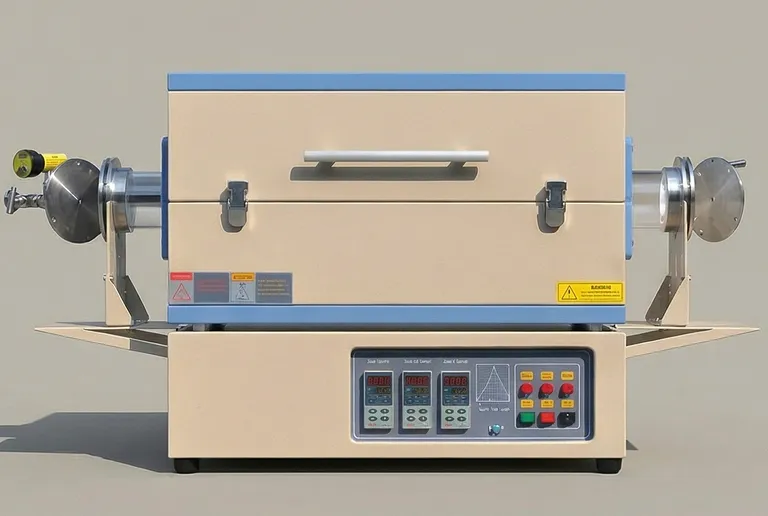

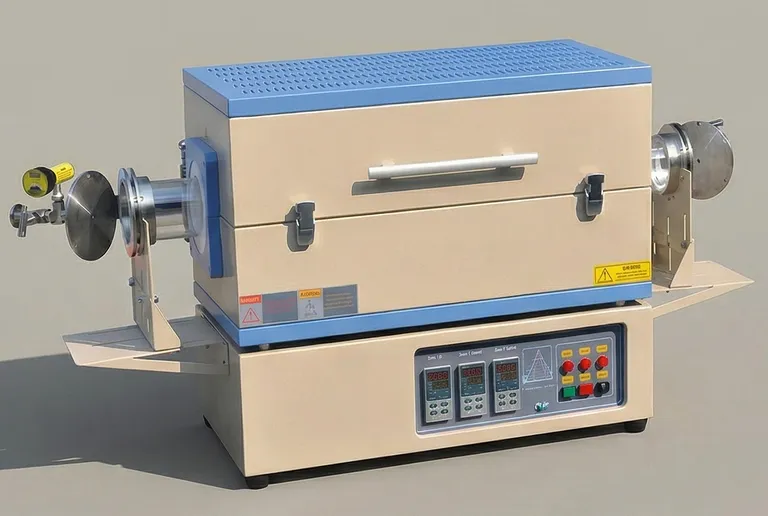

24英寸加热长度三温区管式炉（带铰链式法兰石英管系统）

产品概述

这款高性能三温区管式炉代表了热处理技术的巅峰，专为满足材料科学研究和工业研发的严苛要求而设计。通过在24英寸跨度内利用三个独立控制的加热区，该设备为研究人员提供了对热梯度和热区稳定性的无与伦比的控制能力。该系统的核心价值在于其能够以极高的可重复性促进复杂的化学气相沉积（CVD）和退火工艺，确保实验结果在从实验室到中试生产的过程中保持一致且可扩展。

该装置主要用于半导体制造、冶金和先进陶瓷领域，在二维材料的合成方面特别有效，例如为电催化应用定制二硫化钼的边缘结构。其可分体式设计和铰链式法兰机构允许快速进入工艺腔室，显著减少了样品装卸过程中的停机时间。这使得该设备成为在操作效率与热精度同样关键的高通量环境下的理想选择。

该系统专为在严苛条件下保持可靠性而设计，具有坚固的双层钢外壳和先进的空气冷却技术。这种结构确保了在内部温度达到1200°C的同时，外部仍可安全触摸，从而维持稳定的实验室环境。高纯度纤维氧化铝绝缘材料和先进的PID微处理器控制的集成，突显了我们提供具有工业级耐用性和科学级精度的工具的承诺。

主要特点

• 独立三温区加热：24英寸的总加热长度分为三个不同的段（6"+12"+6"），每一段均由其专用的热电偶和PID控制器控制。这种配置允许创建精确的温度梯度或长达480mm的超均匀恒温区。
• 铰链式法兰快速访问：设备两端均配有专用的不锈钢铰链法兰。这种设计消除了样品取出过程中复杂的拆卸需求，允许操作员快速摆开法兰进行高效装载，并在关闭时保持高真空密封。
• 先进的PID微处理器控制：每个温区均使用基于微处理器的自整定PID控制器，具有30个可编程段。这确保了升温过程中零过冲，并保持±1°C的稳态精度，这对敏感的烧结和扩散工艺至关重要。
• 高真空兼容性：该系统配备KF25D适配器和精密数字真空计，使用机械泵可达到10^-2 Torr的真空度，使用分子泵可达到10^-5 Torr，从而提供清洁、无氧的加工环境。
• 增强型隔热性能：内部衬有节能的高纯度氧化铝纤维绝缘材料。该材料不仅降低了功耗，还最大限度地减少了热质量，从而实现了高达20°C/min的更快加热速率，并提高了对控制器调整的响应能力。
• 集成安全与冷却：双层钢外壳通过两个高效风扇形成空气冷却间隙。这种主动冷却系统可防止炉体外部热量积聚，保护操作员和周围敏感电子设备免受热损伤。
• 多气氛通用性：该炉专为各种惰性气体和还原性气体使用而设计，包括针阀和1/4"管接头。这允许在退火或大气合成过程中进行精确的气体流量管理（前提是压力保持在0.12 MPa以下）。
• 远程监控功能：系统标配RS485通信端口，并提供基于LabView的可选软件模块。这允许进行基于PC的数据记录、配方管理和远程操作，确保质量控制工业流程的完全可追溯性。

应用领域

技术规格

为什么选择这款三温区管式炉

• 卓越的热管理：三温区架构提供了创建精确热曲线的灵活性，这对于先进材料合成和防止精密基底热冲击至关重要。
• 专为长效运行而设计：采用掺钼优质铁铬铝加热元件和优质纤维氧化铝制造，该装置专为连续工业使用而设计，维护需求极低。
• 精度与安全：符合UL标准，并内置过热和热电偶断路保护，为无人值守的夜间运行和高风险研究提供了保障。
• 交钥匙真空集成：与标准炉不同，该装置配备铰链式法兰和数字真空监控，无需额外工程即可立即集成到依赖真空的工作流程中。
• 可扩展的定制化：从PC控制模块和LabView兼容性到各种管径选项和分子泵升级，系统可根据您实验室的具体产量和精度要求进行定制。

如需定制配置或索取正式报价，请立即联系我们的技术销售团队。
