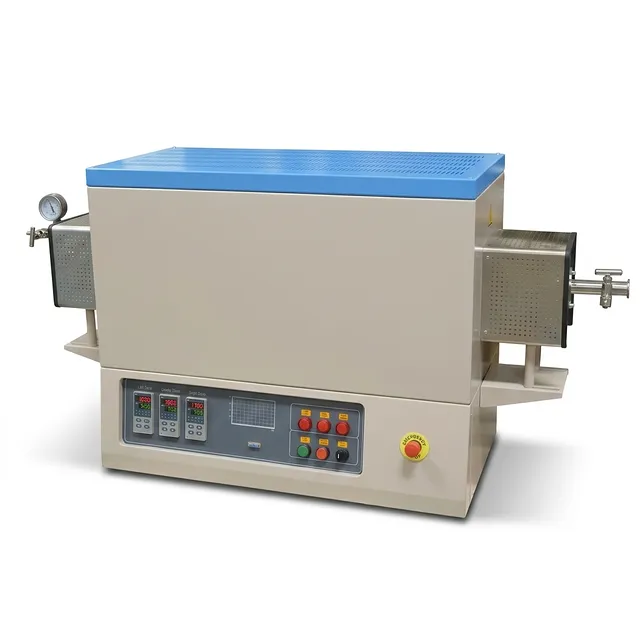

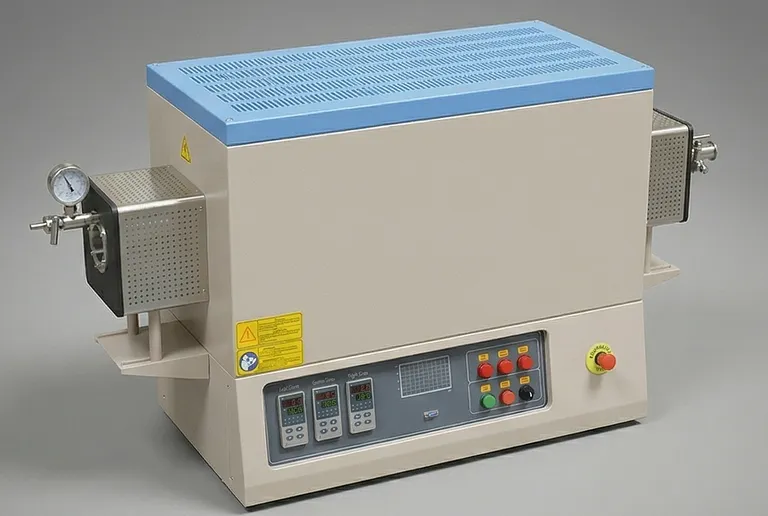

带真空法兰三温区氧化铝管式炉 高温1700℃热梯度CVD系统

产品概述

这款高性能三温区管式炉是实验室热加工领域的顶尖产品，专为需要对复杂温度曲线进行精准控制的研究人员与工业工程师设计。系统在单个高纯度氧化铝管环境内集成三个独立加热温区，可实现复杂热梯度调控，满足晶体生长、化学气相沉积（CVD）与先进材料合成的核心需求。该设备的核心优势在于可在连续工作空间内维持不同温度，为常规热处理与高度专业化的研究方案提供了通用平台。

该设备主要应用于电子、航空航天与能源研究领域，这些领域需要在严格气氛条件下制备功能材料。三温区结构对外延薄膜生长与纳米线合成尤为高效，这类工艺中前驱体蒸发与衬底沉积需要在不同的精确控温条件下进行。目标行业包括半导体制造、先进陶瓷开发与冶金研究机构，这类领域对热循环的精度与重复性要求极高，不容妥协。

为满足严苛工业与实验室环境要求，系统采用坚固的双层钢壳体与先进风冷设计，即使在长时间高温运行中，也能保证外壳温度处于安全低温水平。从高纯度纤维氧化铝保温材料到双元件加热结构，所有部件都具备高可靠性：这种结构平衡了中心区域极端高温的技术要求，也保证了边缘区域的控温稳定性。该设备可实现长时间实验所需的一致性，让用户放心： superior热工技术可保障关键数据与材料结果的可靠性。

核心特点

• 三温区独立控温：系统采用三个独立数字微处理器分别管理每个温区，可生成精准热梯度。该功能对前驱体在一个温区汽化、在另一不同温度温区沉积的工艺至关重要。
• 双元件加热结构：中心温区采用Super-1800二硅化钼（MoSi₂）加热元件，最高可达到1700℃，两侧温区采用碳化硅（SiC）元件，最高可稳定运行至1400℃。这种混合设计在整个25英寸加热长度上优化了能源效率与加热性能。

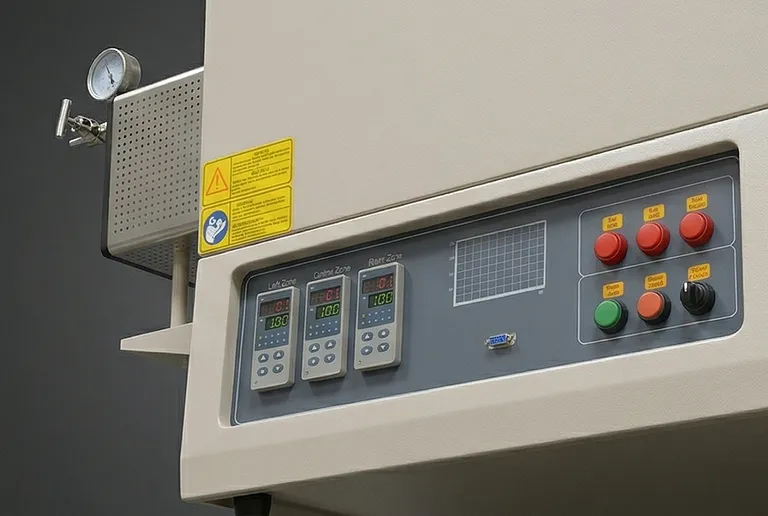

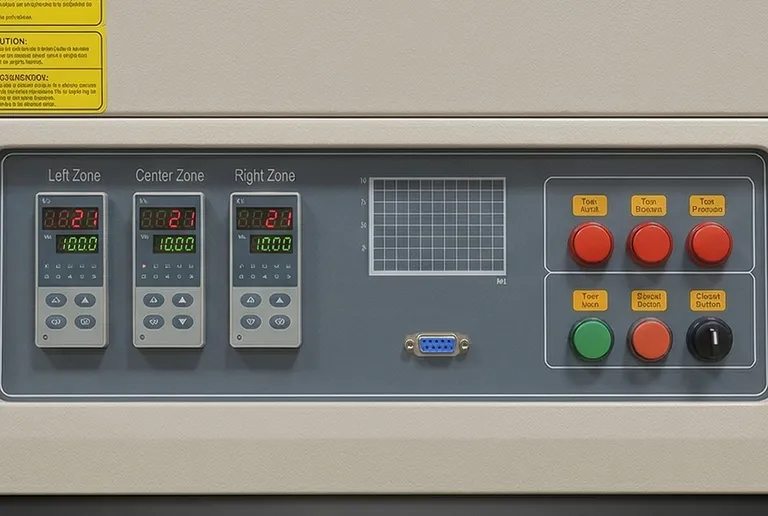

• 先进PID控制逻辑：三个控制器均配备30段可编程程序，具备自整定功能与完善的过热、热电偶断线保护。可保证线性升温速率与稳定保温时间，最大程度降低脆弱样品受到的热冲击。
• 高纯度氧化铝管环境：设备采用99.8%纯度氧化铝管，可提供极致惰性的加工气氛。这种高密度材料可防止污染，在高温CVD操作中抵御活性前驱体的化学腐蚀。
• 出色的真空与气氛密封性：配备带集成阀门与压力表的不锈钢真空密封法兰，搭配分子泵可实现低至10⁻⁴ Torr的真空度。双垫片设计保证气密性，可在惰性或还原性气氛下进行加工。
• 专业保温结构设计：炉体采用高纯度氧化铝纤维保温材料，热导率低、蓄热少。这种设计可实现更快的升降温循环，同时显著降低维持高温稳定所需的能耗。
• 可靠的安全与冷却系统：双层钢制壳体配备集成双冷却风扇，可维持安全的外表面温度。该设计可保护实验人员与内部电子元件，显著延长控制系统的使用寿命。
• 多区热电偶集成：高温中心温区配备1支B型热电偶，两侧温区各配备1支S型热电偶。这种配置可为PID控制器提供最高水平的测量精度与响应反馈。
• 可定制气路选项：标准倒钩软管接头可升级为KF25接头或Swagelok管接头，可与高真空系统或高压输气歧管无缝集成，满足先进薄膜生长需求。

应用领域

技术参数

为什么选择我们

• 精湛热工技术：通过独特的MoSi₂与SiC加热元件组合，这款炉体比传统单元件系统拥有更宽的工作范围与更稳定的热梯度。
• 无与伦比的气氛控制：配备高纯度氧化铝管与精密不锈钢真空法兰，可保证无污染环境，满足最敏感的化学气相沉积与半导体工艺需求。
• 工业级可靠性：采用双壁钢结构与CE认证电子元件，系统可承受连续高温研发工作的严苛要求，性能无衰减。
• 精准可编程：三个温区各自由独立的30段PID控制器控制，可实现复杂多阶段工艺配方，支持同步或独立温差编程。
• 可定制面向未来：THERMUNITS提供丰富的可选升级，包括欧洲制造高精度控制器、基于LabVIEW的软件管理与专用气路接头，满足不断发展的研究需求。

我们的技术工程团队随时可为您提供帮助，根据您的具体研究需求配置理想的炉体方案；如需获取详细报价或讨论定制系统改造，请立即联系我们。
