产品概述

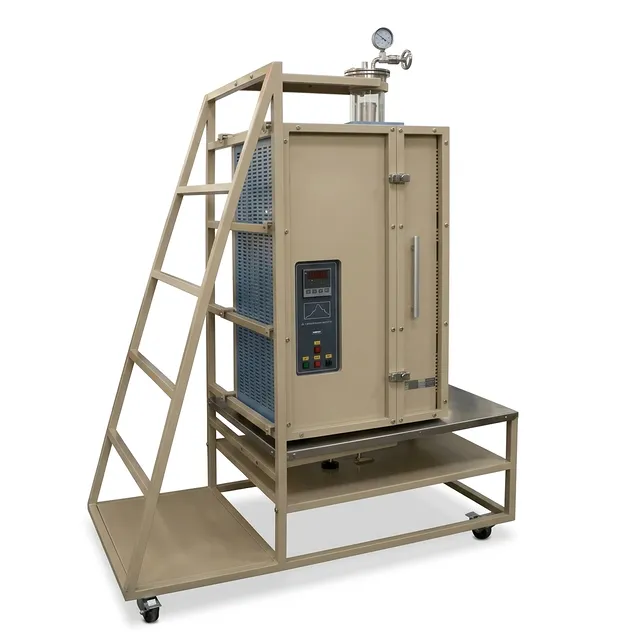

这款高性能对开式立式管式炉是热加工多功能设备的巅峰之作，专为材料科学实验室和工业研发环境设计。该设备结合立式结构与铰链对开设计，可实现无缝样品装载，快速 access 反应腔。它的核心优势在于能够在最高1200℃的高温工艺中保持出色的热稳定性，是研究人员在可控气氛或真空条件下进行淬火试验、晶体生长和精密温度测量不可或缺的工具。
该系统针对高要求多用户环境设计，优化适配半导体制造、航空航天材料测试和先进电池研究等目标行业。其立式结构对于需要对流辅助加热或垂直浸入液体介质淬火的工艺尤为有利。对开式炉体结构允许操作人员在冷却周期打开炉壳，大幅缩短实验批次间的停机时间，无需破坏内部真空或气体环境即可直接观察石英工艺管。
可靠性是本设备设计的核心。采用重型移动支架和双层钢壳结构，即使在1100℃高温下连续严格运行，也能保持结构完整性和运行稳定性。配备先进冷却风扇和内置温控器，确保外壳保持可安全触摸的温度，兼顾性能与操作人员安全。无论是进行精细化学气相沉积还是高冲击热冲击测试，该系统都能提供同行评审研究和工业质量控制所需的可重复结果。
核心特点
- 精密铰链对开结构：炉体可纵向打开，轻松安装工艺管，帮助高温周期后样品快速冷却。
- 大容量5英寸石英管：配备内径120mm熔融石英管，可容纳更大尺寸样品或多个坩埚，兼具优异化学惰性与抗热震性能。
- 先进PID温度控制：MET认证控制器支持30段可编程控温，精准管理升温速率、保温时间和降温速率，全程控温精度达±1℃。
- 坚固真空密封系统：双不锈钢法兰集成真空计和针阀，可支持低至0.1托的真空度，也可通入保护气或反应气。
- 增强安全与热管理：双层风冷钢壳可避免外壳积热，搭配内置超温保护和热电偶断开保护，支持无人值守运行。

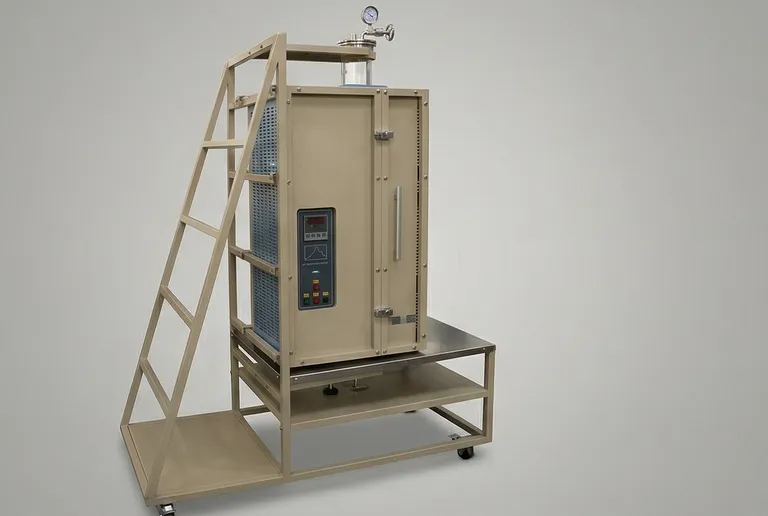

- 移动式工程支架：整台炉体安装在重型移动推车上，可灵活在实验室内转移，轻松集成到复杂实验装置中。
- 优化加热元件：采用掺杂钼的铁铬铝合金加热元件，可实现最高20℃/分钟的快速升温，同时在高温环境下保持加热元件长使用寿命。
- 通用气路接口：标配1/4英寸倒钩接头用于进气和排气，可升级为KF25或世伟洛克接头，满足高纯度或高真空要求。
- 集成样品支撑：上法兰内部焊接钩环，可通过金属丝悬挂样品或坩埚，非常适合垂直淬火或张力热测试。
- 支持数字化通讯：配备RS-485端口，可选配LabVIEW软件控制，支持通过PC进行完整数据记录和远程配方管理。
应用领域
| 应用场景 | 说明 | 核心优势 |
|---|---|---|
| 垂直淬火 | 通过立式管腔将高温样品快速下放至冷却介质中。 | 可重复获得特定冶金相和晶粒结构。 |
| 化学气相沉积 | 利用5英寸管径在真空条件下进行大面积基底涂层或纳米材料合成。 | 立式腔室内实现均匀成膜，精准控制气体流动特性。 |
| 热循环测试 | 让航空航天或汽车零部件经受反复加热冷却循环。 | 对开式结构实现高速冷却，缩短总测试时长。 |
| 陶瓷烧结 | 在可控气氛下高温固结工业陶瓷粉末。 | 通过精准PID温场控制，最大程度减少污染，确保高致密度。 |
| 晶体生长 | 通过定向凝固或气相输运法生长高纯度晶体。 | 出色的垂直温度梯度控制，优化晶格形成。 |
| 电池材料研发 | 在氮气或氩气环境下煅烧合成正/负极粉末。 | 大直径石英管实现单批次大处理量。 |
| 熔盐研究 | 研究高温熔盐在储能领域的物理化学性质。 | 透明石英可在加热过程中直观观察熔融状态。 |
| 催化剂表征 | 在流动气体下测试工业催化剂的热稳定性和反应活性。 | 集成针阀可精准控制混合气体配比和采样。 |
技术参数
| 参数 | TU-C14规格详情 |
|---|---|
| 炉体结构 | 双层风冷钢壳；内置温控器，>55℃自动启动风扇 |
| 额定功率 | 5.0 KW |
| 工作电压 | AC 208-240V 单相，50/60 Hz |
| 最高温度 | 1200℃ |
| 连续工作温度 | 1100℃ |
| 最大升温速率 | ≤ 20℃ / 分钟 |
| 炉管材质 | 高纯度熔融石英 |
| 炉管尺寸 | 外径：130mm；内径：120mm；长度：1400mm |
| 加热区长度 | 880mm（单温区） |
| 恒温区范围 | 440mm（±1℃）；480mm（±2℃）；620mm（±5℃） |
| 温度控制器 | MET认证；30段可编程；PID自整定；RS-485端口 |
| 控温精度 | ± 1℃ |
| 真空法兰 | 不锈钢材质，带真空计和两个针阀 |
| 真空度 | 0.1托（机械泵）；选配数字真空计和分子泵可达10^-4托 |
| 加热元件 | 钼掺杂铁铬铝合金 |
| 气路接口 | 标配1/4英寸倒钩接头（可选KF25或世伟洛克接头） |
| 安全功能 | 超温保护；热电偶断开报警 |
| 移动性 | 标配重型移动支架 |
为什么选择我们
- 工业级热稳定性：本系统设计提供宽恒温区，确保无论样品尺寸、位置如何，都能获得均匀的热条件。
- 高通量优化设计：对开式炉体设计对于需要快速处理多批次样品的实验室是关键优势，相比传统闭管式炉冷却速度大幅提升。
- 精密工程与认证：配备MET认证控制器和高精度PID逻辑，设备满足学术研究和工业质量保证的严格标准。
- 可扩展可定制：从可选KF25真空适配器到LabVIEW软件集成，系统设计可跟随您的研究需求成长，提供真空和气氛控制的多种升级路径。
- 研发领域经得住考验的可靠性：由热加工专家打造，我们的管式炉被顶尖材料科研机构信赖，多年运行始终保持耐用性和稳定性能。
如需探讨这款先进立式管式炉如何适配您的特定热加工应用，请联系我们的技术销售团队获取详细报价或定制配置分析。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
