产品概述

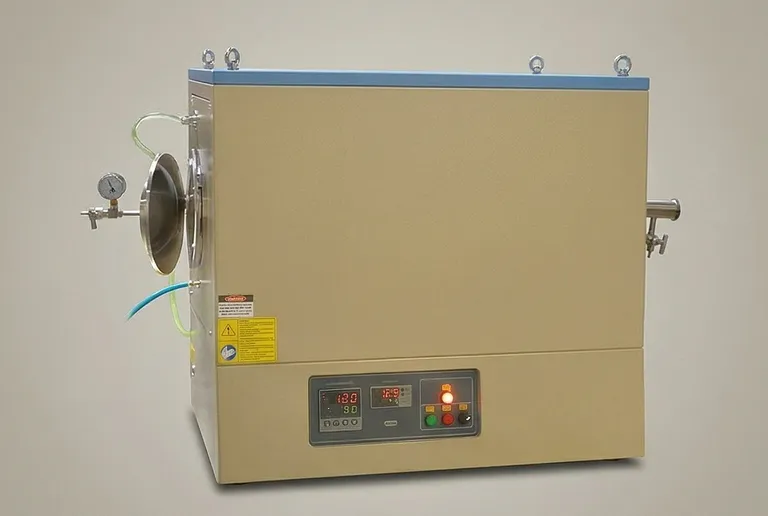

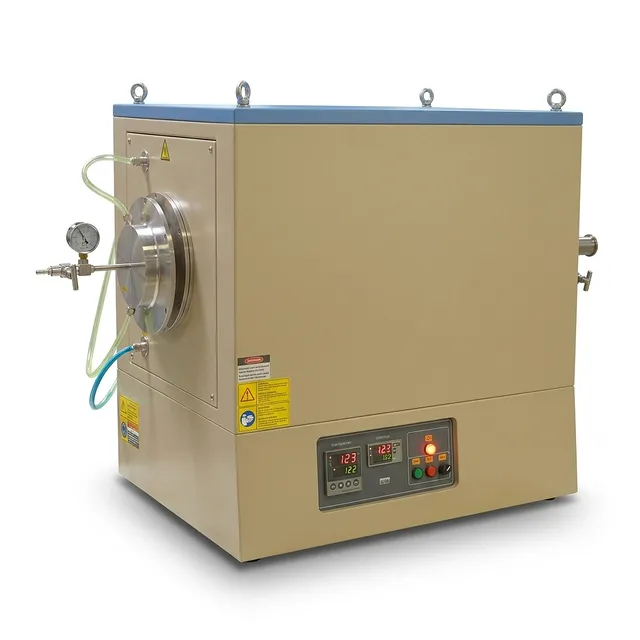

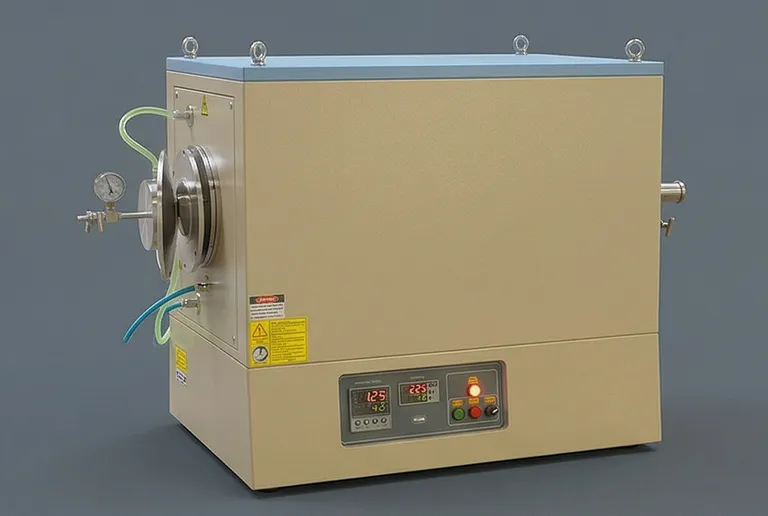

该高性能热处理系统旨在满足材料科学研究和工业中试生产的严苛要求。设备配备直径为8.5英寸的大型石英处理管，专为涉及大型样品或半导体晶圆的化学气相沉积（CVD）工艺而设计。其坚固的架构和宽广的加热区提供了复杂材料转化所需的热均匀性，确保每一批次产品都符合严格的质量标准。
在现代研发领域，该系统是合成纳米材料和薄膜等先进材料的多功能平台。通过将高纯度石英腔体与精密控制的加热元件相结合，该装置即使在高温下也能保持洁净室级别的环境。这使其成为专注于清洁能源、电子和航空航天部件的实验室不可或缺的工具，在这些领域，污染控制与温度精度同样至关重要。
可靠性是该装置设计的核心。它采用优质工业级组件和双层钢外壳构建，确保在严苛条件下运行的一致性。无论是进行24小时连续烧结循环，还是进行应力测试的快速热循环，该设备都能提供可重复的科学结果和高效工业工作流所需的热机械稳定性。
主要特点
- 8.5英寸超大石英处理管：高纯度熔融石英管提供了巨大的处理空间，适用于大型晶圆或大容量粉末煅烧，确保研究环境下的最大生产力。
- 先进的镍铬铝（NiCrAl）电阻加热：高性能镍铬铝丝元件经过精心布置，可提供高效的热传递，最高工作温度可达1100°C，且使用寿命极长。
- 精密PID温度调节：集成的可编程控制器最多支持30个加热和冷却段，能够对热曲线进行精细控制，防止过冲并保持±1°C的精度。
- 水冷不锈钢法兰：高完整性铰链式法兰包含集成水冷通道，可在高温运行期间保护气密密封，并确保整个过程中维持真空度。
- 带风冷功能的双层钢外壳：外部炉体结构设计有保护性空气间隙和主动冷却风扇，将外表面温度保持在70°C以下，以确保操作员安全和设备耐用性。
- 高纯度氧化铝纤维隔热层：采用优质硅酸铝纤维隔热材料，最大限度地提高热保持力和能源效率，降低功耗，同时保护内部组件免受热疲劳。
- 双热电偶监控系统：双K型热电偶配置为温度控制和安全监控提供独立通道，具备过热和热电偶断路报警功能，实现故障安全操作。
- 多功能气氛管理：配备1/4英寸卡套管气体进出口和KF25真空接口，该系统允许在热处理过程中精确控制内部压力和气氛组成。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| CVD / PECVD工艺 | 在大直径基板和晶圆上合成薄膜和纳米材料。 | 高纯度且均匀的气体分布。 |
| 碳石墨化 | 氮掺杂碳的结构有序化，以增强催化剂的导电性。 | 1100°C下Co-N簇位点的稳定性。 |
| 半导体退火 | 硅或化合物半导体晶圆的高温热处理，以修复晶体缺陷。 | 大直径管可容纳工业级晶圆。 |
| 催化剂合成 | 优化钴和氮簇位点，以提高燃料电池中的甲醇耐受性。 | 精确的温度控制以获得均匀的簇。 |
| 陶瓷烧结 | 将工业陶瓷粉末固结成高密度工业部件。 | 石英管出色的抗热震性。 |
| 粉末煅烧 | 在受控气氛下对化学前驱体进行热分解和纯化。 | 宽广的加热区，实现高批次产量。 |
| 固态电池研发 | 在高纯度保护气体环境下处理电解质材料和电极。 | 稳固的气密密封，实现良好的气氛控制。 |
技术规格
| 参数类别 | 规格详情 | 数值/指标 |
|---|---|---|
| 型号标识 | 产品编号 | TU-28 |
| 电源 | 工作电压 | 208 - 240VAC, 50/60 Hz |
| 额定功率 | 8 kVA (50 A) | |
| 温度性能 | 最高加热温度 | 1100°C |
| 连续工作温度 | 400°C - 1050°C | |
| 最大升温速率 | 20°C/min | |
| 建议升温速率 | <10°C/min | |
| 加热区 | 加热区总长度 | 600 mm (24") |
| 恒温区 | 200 mm (在+/-5°C范围内) | |
| 处理管 | 材质 | 高纯度熔融石英 |
| 尺寸 | 外径216mm x 内径208mm x 长1020mm | |
| 控制系统 | 控制器类型 | 可编程PID (30段) |
| 温度精度 | +/-1°C | |
| 热电偶类型 | 双K型 | |
| 通讯（可选） | 通过RS-485的LabVIEW (MTS03/MTS01) | |
| 真空与气氛 | 最大工作压力 | < 3 psig |
| 真空接口 | KF25 | |
| 气体连接 | 1/4" 卡套管 | |
| 压力表量程 | -0.1 至 0.15 MPa | |
| 机械设计 | 外壳材质 | 双层钢，带冷却风扇 |
| 法兰类型 | 铰链式不锈钢（水冷） | |
| 隔热材料 | 硅酸铝纤维块 | |
| 合规性 | 标准 | CE认证 (可提供NRTL/CSA) |
为何选择TU-28
投资TU-28系统可确保您的实验室或生产设施配备兼顾精度与可扩展性的热处理解决方案。该装置专为那些不仅需要标准加热，更需要为大规模材料创新提供受控、高纯度环境的用户而设计。8.5英寸直径的管体提供了显著的竞争优势，允许从小型测试无缝过渡到中试生产，而无需购买多台小型设备。
我们对卓越工程的承诺体现在该系统的安全特性和制造质量中。从保护精密真空密封的水冷法兰，到确保安全实验室环境的双层外壳，每一个组件的选择都基于其耐用性。选择该设备，您将受益于全球领先的研究机构在石墨化、CVD和半导体研究中使用的成熟平台。
除了硬件之外，我们还提供全面的技术支持和一系列定制选项，以确保炉体能够无缝集成到您现有的工作流中。无论您是需要用于自动数据记录的高级LabVIEW集成，还是针对特定气体输送系统的特殊法兰修改，我们的工程团队都随时准备为您提供帮助。立即联系我们索取报价，或讨论为您特定工艺需求量身定制的热处理解决方案。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
