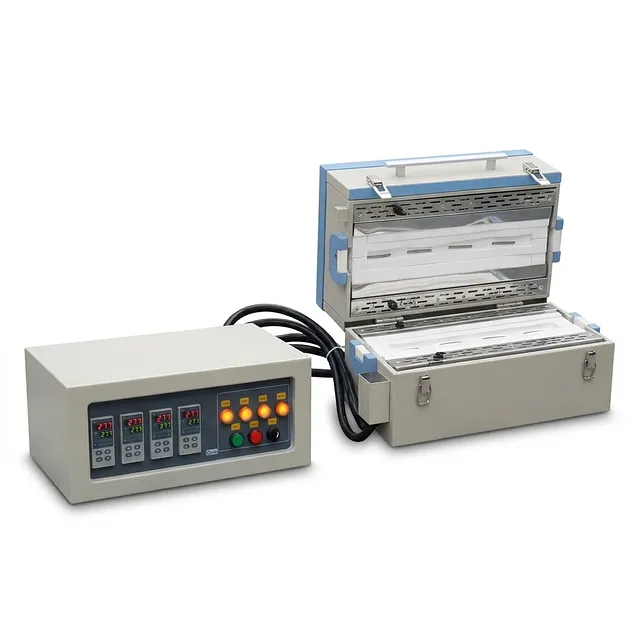

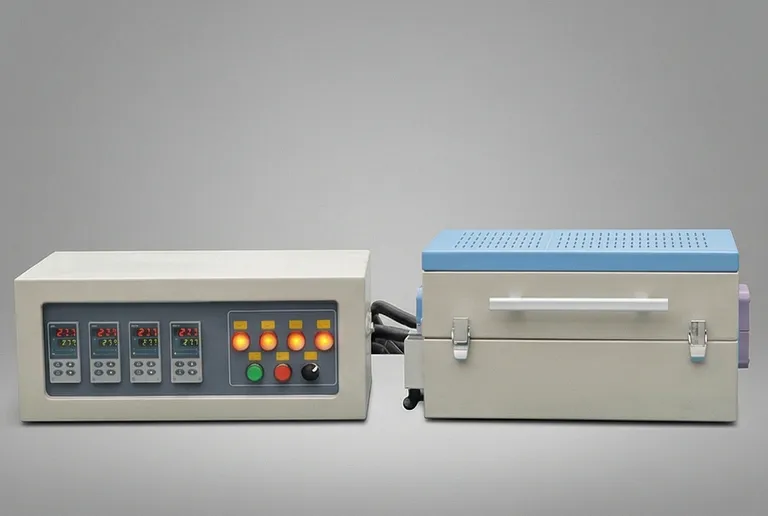

产品概述
这款精密设计的多温区加热系统为先进材料科学和工业研发提供了复杂的热处理能力。作为一款四温区可拆分管式炉，该设备通过独立调节四个独立的100毫米区段的热输出，能够创建精确的阶梯热梯度或超长的均匀温区。独立的温度控制台确保电子元件免受辐射热影响，从而在高达1200°C的高温循环中增强了整个系统的长期可靠性和运行稳定性。
该设备是气相传输（VPT）、化学气相沉积（CVD）和物理气相传输（PVT）的理想选择，为研究人员提供了灵活性，可容纳外径为一英寸或两英寸的工艺管。其铰链式拆分设计便于轻松装卸样品，并实现快速冷却，这对于某些冶金和薄膜生长工艺至关重要。通过集成高纯度氧化铝纤维绝缘材料和先进的加热元件，该系统实现了卓越的能源效率，同时保持较低的外壳表面温度，确保操作人员安全。
专为严苛的实验室环境打造，该设备强调一致性和可重复性。四个温区中的每一个都由其专用的数字控制器独立控制，允许设置复杂的温度曲线，这对于生长高质量晶体和合成新型材料至关重要。无论是水平配置用于标准工艺，还是垂直安装用于特殊应用，该设备都能提供关键工业研究和高风险材料表征所需的稳健性和精度。
主要特点
- 独立控制的四温区加热：系统配备四个独立的100毫米加热区，每个区都配有专用的PID控制器。这种架构允许用户建立特定的温度梯度，或将恒温区长度扩展至最长250毫米，精度达±1°C。
- 先进的隔热与外壳设计：采用双层钢板外壳并集成空气冷却技术，确保外壳表面温度低于60°C。内部腔室采用节能型高纯度纤维氧化铝隔热材料，最大限度地减少热量损失并提高温度响应速度。
- 高性能合金加热元件：配备1300°C级Fe-Cr-Al合金元件（掺杂钼），确保炉体持久运行，最高温度可达1200°C，加热速率高达每分钟20°C。
- 精密PID数字控制器：控制台包含四个独立的数字单元，具有PID自动控制功能，用于加热、冷却和保温时间。每个控制器支持多达30个可编程段，提供对复杂热序列的精细控制。

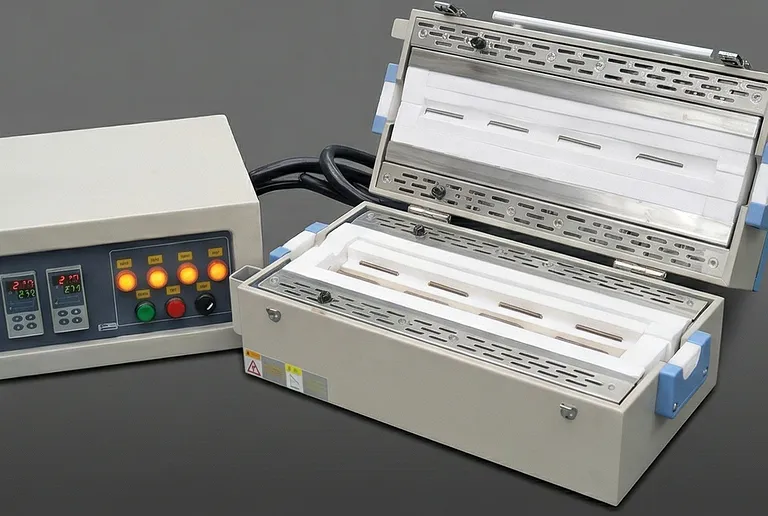

- 可拆分炉体结构：铰链式拆分设计允许快速打开炉体，这对于需要快速接触工艺管或需要加速冷却速率以淬火高温处理后材料的实验设置至关重要。
- 灵活的安装配置：加热模块设计灵活，可根据特定实验要求（如垂直布里奇曼晶体生长或水平CVD工艺）水平或垂直放置。
- 集成安全与监控：内置过热和热电偶断裂保护，确保系统在发生故障时安全关闭，保护设备和工艺管内的敏感样品。
- 可扩展的通信接口：标准RS485通信端口允许与外部PC软件集成，实现远程监控、数据记录以及所有加热区的复杂程序同步。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| CVD / PECVD | 化学气相沉积薄膜和纳米材料，需要精确的前驱体蒸发和沉积温度。 | 精确的热梯度确保最佳的反应动力学和薄膜均匀性。 |
| 物理气相传输 | 通过高温蒸发源材料并在较冷区域沉积来制备合成晶体。 | 四个独立温区允许精确设定高纯度晶体生长所需的温差。 |
| 退火处理 | 对金属和陶瓷样品进行受控热处理，以消除内应力并改变机械性能。 | 可拆分设计实现可控的冷却速率，以获得特定的材料微观结构。 |
| 半导体掺杂 | 使用气态前驱体在高温下将掺杂剂扩散到半导体晶圆或基底中。 | 长达250毫米的一致均匀温区确保批次均匀性。 |
| 煅烧与烧结 | 在高达1100°C的温度下对催化剂材料或陶瓷粉末进行热处理。 | 数字控制确保可重复的热循环，保证材料批次质量一致。 |
| 真空热处理 | 在高真空或惰性气氛下处理敏感材料以防止氧化。 | 专用的真空法兰和热块支持在低至10-5托的真空度下安全运行。 |
| 晶体生长（布里奇曼法） | 采用垂直方向，使材料缓慢通过温度梯度以形成单晶。 | 模块化加热区提供必要的梯度稳定性，以实现一致的晶界控制。 |
技术规格
| 参数 | TU-44 规格 |
|---|---|
| 型号 | TU-44 |
| 炉体结构 | 双层钢板外壳，带空气冷却；高纯度纤维氧化铝隔热 |
| 最高工作温度 | 1200ºC（无真空条件下，<1小时） |
| 连续工作温度 | 1100ºC |
| 最大加热速率 | ≤ 20ºC / 分钟 |
| 加热元件 | 1300ºC级Fe-Cr-Al合金，掺杂钼 |
| 总加热腔长度 | 400 毫米 |
| 加热区配置 | 四个（4）独立温区，每区100毫米 |
| 恒温区长度 | 若四个温区设定相同温度，最长可达250毫米（±1°C） |
| 最大温区间温差 | 相邻温区间200°C |
| 温度精度 | ± 1 ºC |
| 温度控制器 | 4套数字PID控制器；30段可编程 |
| 热电偶类型 | 四个K型热电偶（每区一个） |
| 电压与功率 | 交流110V单相，50/60 Hz，30 A（最大3 KW） |
| 外部电气说明 | 使用5000W变压器适配208-240V；切勿使用NEMA 5-15/20R墙壁插座 |
| 工艺管直径 | 可容纳1英寸或2英寸外径管（最小长度1000毫米） |
| 最高真空度适用温度 | 真空使用时≤1000°C；低压气体使用时<0.2巴 |
| 认证 | CE认证（可根据要求提供NRTL或CSA认证） |
| 通信 | 标准RS485端口（远程软件可选） |
为何选择我们
- 卓越的热处理灵活性：四温区架构提供了单温区系统无法实现的梯度控制水平，使其成为复杂气相合成和高纯度晶体生长的首选。
- 分离式控制架构：通过将控制电子设备隔离到独立控制台中，我们防止了电子设备的热漂移，延长了PID控制器的使用寿命，确保在多年的工业使用中性能稳定。
- 精密工程与制造质量：从掺杂钼的加热元件到风冷双层外壳，该设备的每个组件都经过精心挑选，以确保在严苛的研究和生产环境中的耐用性。
- 模块化与可定制性：该系统可轻松适配可选真空法兰、数字仪表和各种管材，并兼容水平和垂直实验设置。
- 安全与合规：拥有完整的CE认证以及内置的热电偶和超温事件保护机制，该设备满足现代实验室和制造设施所需的严格安全标准。
正在为您的研究寻找特殊的热处理曲线或定制配置？立即联系我们的工程团队，获取根据您规格定制的技术咨询或正式报价。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
相关产品
六温区开启式管式炉（带氧化铝管及真空法兰），适用于1500°C高温热处理及CVD工艺
这款1500°C六温区开启式管式炉为专业实验室研究和高温CVD应用提供了卓越的热控性能。设备配备1800mm氧化铝管及精确的30段PID控制器，确保材料处理和退火结果的一致性。
1200°C 十温区开启式管式炉，支持水平与垂直安装，适用于多温区热梯度及大直径材料加工
先进的1200°C十温区开启式管式炉系统，通过十个独立的加热区提供无与伦比的热梯度控制，支持水平或垂直灵活安装。专为精确的工业模拟、材料合成及高性能实验室研发热处理应用而设计，具有卓越的可靠性。
七温区 1200°C 开合式管式炉，配备精密温度控制器及快速法兰真空系统
一款专为材料研究设计的专业级七温区 1200°C 开合式管式炉，配备 5 英寸石英管、精密 PID 控制器及快速法兰，适用于真空或受控气氛环境下的快速热处理。高性能研发热处理解决方案。

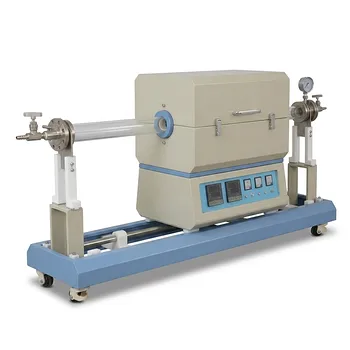

双温区快速加热管式炉 高温真空气氛系统
这款高性能双温区快速加热管式炉最高温度可达1200℃，升温速率高达每分钟100℃，配备精密PID控制及真空气氛功能，适用于先进材料研究、烧结及化学气相沉积应用。

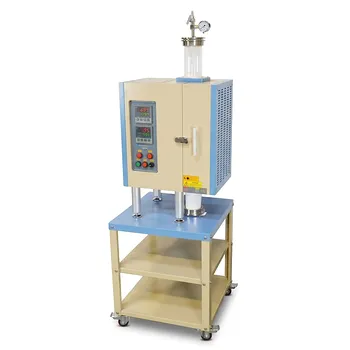

1100°C 双温区立式开启型管式炉（配4英寸石英管及真空密封法兰）
这款1100°C双温区立式开启型管式炉配备四英寸石英管和真空密封法兰。该高精度系统专为CVD和PVD应用而设计，可为实验室研发提供卓越的热均匀性。
用于高温CVD和真空退火的双温区双盖管式炉
专业的高温双温区管式炉，采用Kanthal A1加热元件和先进的PID控制系统，适用于科研及工业应用。该系统为CVD、真空退火和材料烧结提供精确的热处理，并具备卓越的可靠性。
四区管式炉 1100C，带 600mm 大直径石英管和真空法兰
先进的四区管式炉，配备 24 英寸石英管和精确的 1100C 热控制。该高性能系统专为大规模材料加工、烧结和 CVD 应用而设计，可提供卓越的温度均匀性和可靠的真空密封，满足苛刻的研发环境需求。
用于先进气氛烧结和真空CVD应用的高温双温区开启式管式炉
利用这款高精度1400°C双温区开启式管式炉提升您的材料研究水平。它具有独立的温度控制、气氛烧结能力和卓越的热稳定性，是先进CVD实验和工业热处理项目的理想解决方案。

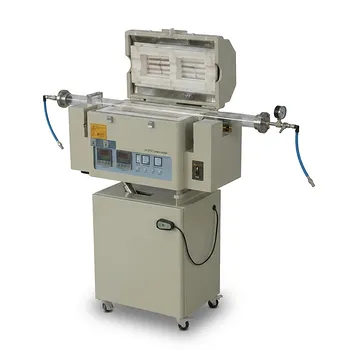

用于先进材料研究的精密旋转与倾角可调双温旋转管式炉
高性能双温旋转管式炉，采用瑞典康泰尔（Kanthal）A1加热元件和精密旋转机构，确保材料处理的均匀性。非常适用于需要可靠热控制和可调倾角的高要求工业实验室环境，满足CVD及研发应用需求。
带触摸屏控制器和多种石英管选项的五温区 1200°C 高温分体式管式炉
高性能五温区 1200°C 管式炉，专为精确温度梯度与气氛控制而设计。该系统提供直观的触摸屏编程和真空密封能力，便于在精密烧结、退火和材料合成流程中实现稳定一致的结果。
带氧化铝管和水冷法兰的1700C高温六温区分体式管式炉
专为材料研究和工业气相沉积应用而设计的精密1700C六温区分体式管式炉。该多功能系统提供独立的温区温度控制和可直接进行真空操作的法兰，满足稳定热处理和先进材料开发需求，确保卓越性能。
12温区超长开启式管式炉，配20英尺石英管，最高温度1100°C
这款高精度12温区开启式管式炉提供6米加热长度和1100°C最高温度，专为长尺寸样品设计。配备独立PID控制和真空法兰，为先进工业材料科学及研发应用提供卓越的温度均匀性。
1500°C 八温区开启式管式炉，用于热梯度处理及先进材料研究
这款 1500°C 八温区开启式管式炉为专业材料研究提供了无与伦比的热梯度控制。它采用独立的 PID 回路、优质碳化硅加热元件以及高纯度莫来石管，专为真空或惰性气体气氛下的热处理应用而设计。
五区分体式立式管式炉，最高1200°C，配4英寸石英管和不锈钢真空法兰
这款高性能1200°C五区分体式立式管式炉配备五个独立加热区和一根4英寸石英管，可为先进材料研究和工业热处理提供卓越的温度均匀性和快速淬火能力。
1200°C最高四区分体管式炉，带可选大直径石英管
使用这款 1200°C 四区分体管式炉加速材料研究，该设备提供可选 14 英寸直径炉管和高纯度保温材料。它可在宽加热区内实现精密热均匀性，非常适合大规模烧结、退火以及先进的工业气相沉积工艺。

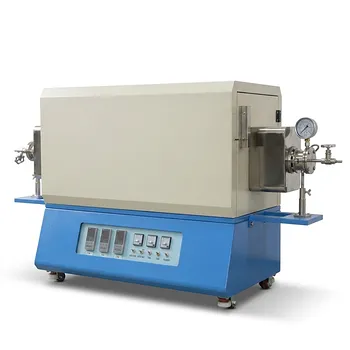

用于CVD和材料烧结的三温区高温真空管式炉
这款高性能三温区管式炉提供独立的温区控制，可实现精确的热梯度。专为CVD和真空退火设计，具有卓越的温度均匀性、先进的PID编程功能以及坚固的真空密封性能，适用于工业研发。
三温区加热分体式立式管式炉 1700 高温真空气氛热处理系统
面向工业研发和材料科学应用的先进 1700°C 三温区加热分体式立式管式炉。该高精度系统具备独立温控、高真空能力以及高效节能隔热，可实现稳定的高温处理和快速样品淬冷结果。
用于先进材料科学烧结与化学气相沉积应用的高温三温区管式炉
这款精密三温区管式炉可优化热处理工艺，最高温度达1700℃，配备独立PID控制，实现优异的温度均匀性，是先进研究、工业研发实验室或大规模生产设施中CVD真空退火与材料烧结的理想选择

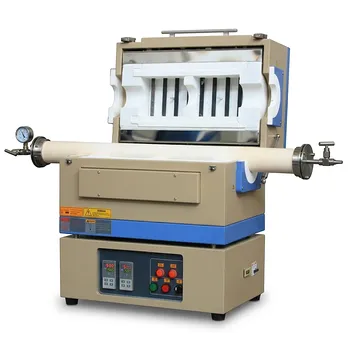

1500°C 双温区开启式管式炉（带真空法兰及80mm氧化铝管）
