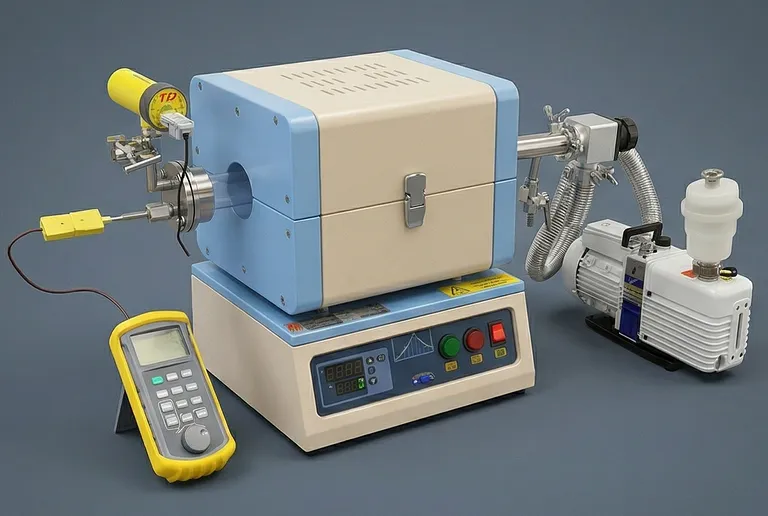

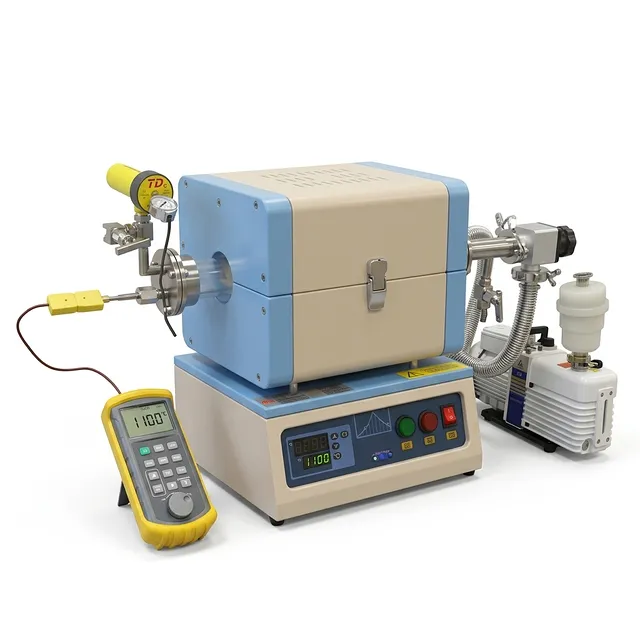

带插入式温度校准器和集成真空系统的紧凑型开启式管式炉

产品概述

这款高性能热处理系统专为受控环境下的精密材料合成和热处理而设计。该装置采用开启式铰链设计，允许快速冷却并方便操作石英处理管，是需要频繁更换样品或进行复杂实验设置的实验室的理想选择。通过集成专用真空系统和插入式温度校准器，该设备为追求热循环高精度和可重复性的研究人员提供了一站式解决方案。

该设备的主要应用领域涵盖材料科学、半导体研究和工业研发。它专门设计用于处理真空或流动气体条件下的退火、烧结和化学气相沉积等工艺。该系统在高达1200°C的温度下保持稳定环境的能力，确保其满足学术机构和工业冶金实验室的严格标准。其紧凑的占地面积使其能够无缝集成到现有的实验室空间中，或放置在通风橱内以满足特殊的安全要求。

该系统以长期可靠性为核心，采用重型钢制外壳和节能氧化铝纤维隔热材料，确保了结构完整性和热效率。高品质钼掺杂铁铬铝合金加热元件的加入，确保了即使在严苛的连续运行条件下也能保持稳定的性能。采购团队可以信赖该装置的稳健工程设计以及包含的NIST可溯源校准工具，确保实验数据在不同批次和项目中保持可验证性和一致性。

主要特点

• 精密开启式铰链设计： 炉膛采用开启式结构，用户无需拆卸整个装置即可轻松安装处理管并存取样品。此功能还有助于高温循环后的快速冷却。
• 原位温度校准： 该系统包括一个专用的OMEGA K型热电偶和一个带有NIST证书的便携式数字温度校准器。这允许对管内样品温度进行实时、精确的测量，弥合了控制器读数与实际样本条件之间的差距。

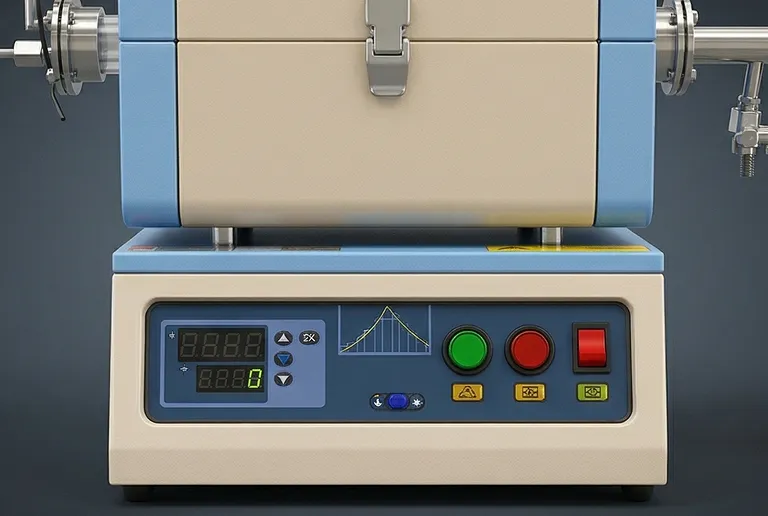

• 先进的PID热管理： 该装置配备了使用PWM固态继电器的精密PID自动控制器。它支持30个可编程段进行加热、保温和冷却，保持±1°C的严格温度精度。
• 高效真空集成： 提供完整的真空解决方案，配备156 L/m双级旋片机械泵。在不锈钢法兰和数字真空计的支持下，系统可快速达到1E-2 Torr (50 m-torr) 的真空度。
• 卓越的隔热性能： 加热腔内衬有高纯度Al2O3纤维隔热材料。这种节能材料减少了向外壳的热量损失，确保了快速升温速率，并降低了长时间运行过程中的能耗。
• 多功能气体处理能力： 左侧法兰配有1/4''倒钩气体入口，右侧配有KF25气体出口。这种配置允许在低流速下使用惰性或反应性气体对环境敏感的工艺进行精确控制。
• 耐用的加热元件： 炉体采用钼掺杂铁铬铝合金元件，在高温下具有更长的使用寿命和稳定的电阻，确保了200mm加热区内的热量均匀分布。
• 增强的安全性和监控： 系统包含全面的安全功能，如防止辐射损失的热阻块和重型钢制外壳。可选的软件接口允许通过PC进行远程数据记录和配方管理。

应用领域

技术规格

为何选择此款炉子

• 一站式真空解决方案： 与标准炉不同，该系统完全集成了大容量机械泵和专用法兰，减少了单独采购和兼容性测试的需求。
• 无与伦比的测量精度： 包含插入式K型热电偶和NIST认证校准器，确保您的研究数据由直接来自样品区的可溯源、高精度温度读数支持。
• 优化研究产出： 开启式管式设计专为高效率实验室打造，与传统的封闭式设计相比，冷却速度更快，样品处理更简便。
• 优质的制造质量： 从钼掺杂加热元件到重型钢制外壳，每个组件的选择都基于其承受工业研发严苛环境的能力，并提供长久的使用寿命。
• 可定制与可扩展： 该系统提供多种升级路径，包括用于超高真空（10E-6 Torr）的涡轮分子泵、更大的管径选项以及用于自动化数据管理的Labview软件。

我们的工程团队随时准备协助您配置最适合您特定材料科学要求的理想热处理解决方案。请立即联系我们进行技术咨询或获取正式报价。
