产品概述

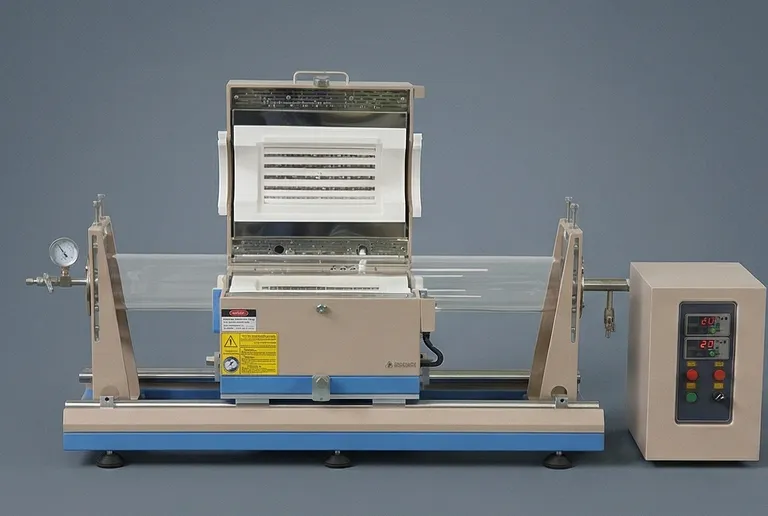

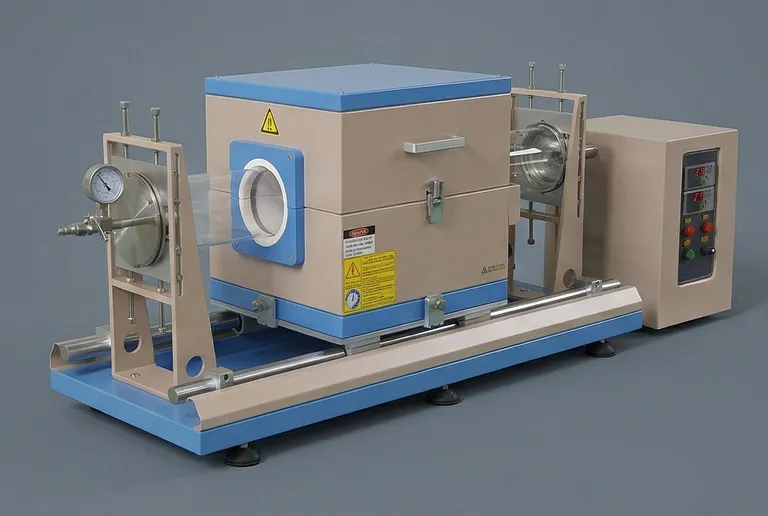

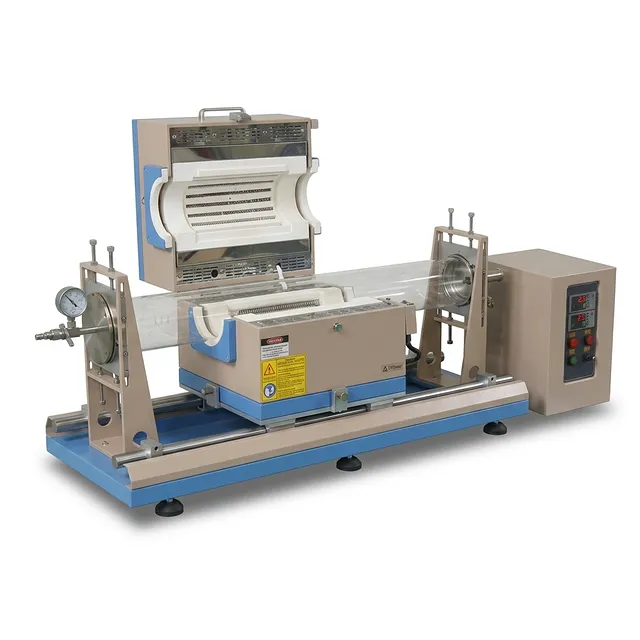

这套高性能热处理系统旨在满足现代材料科学和半导体研究的严苛需求。借助精密的滑动机构，该设备能够实现固定管式炉无法达到的快速升降温循环。这一能力对于进行快速热处理（RTP）的研究人员至关重要，因为对热动力学的精确控制决定了样品的晶体结构和电学性能。该设备的核心价值在于能够瞬间将样品在不同温区之间转移，为高通量实验和先进薄膜开发提供多用途平台。
该系统兼具灵活性与精确性，是从事半导体晶圆退火、化学气相沉积（CVD）以及金属相变研究实验室的关键设备。大口径石英管的集成使其可处理直径最大达 4 英寸的晶圆，因而既适用于基础学术研究，也适用于工业研发。坚固的结构确保设备在反复快速热循环下仍能保持结构完整性和温度均匀性，为要求严苛的工业环境中的可重复结果提供所需的一致性。
可靠性是这款设备设计的核心。采用双层钢制外壳和集成风冷技术，即使在 1200°C 的长时间运行中，系统外壳温度也能保持安全。分离式控制单元支持远程操作，可保护敏感电子元件免受高温影响，并为实验室人员提供更安全的工作环境。无论用于活泼金属退火还是高密度陶瓷烧结，该系统都能提供高风险实验室和工业热处理流程所需的性能、耐用性与安全特性。
主要特点
- 快速热动力学管理： 集成电动滑动电机可使炉体以不同速度沿石英管移动，通过将加热区移离样品，可实现最高 2°C/s 的升温速率以及最高 4°C/s 的淬火/冷却速率。
- 先进的双 PID 控制系统： 配备两个独立的 PID 自动控制器，具有 30 段可编程程序，可对升温速率、恒温时间和降温曲线进行精细控制，精度达 ±1°C。
- 大容量处理环境： 5 英寸高纯石英管可容纳直径最大 100mm（4 英寸）的样品和晶圆，并配有专用石英舟，在转移过程中保持材料稳定定位。
- 坚固的真空与气氛结构： 不锈钢真空法兰配双硅胶 O 形圈和数字真空表，可实现低至 10^-5 torr 的高真空环境，支持惰性、还原性或真空气氛工艺。
- 卓越的热绝缘与安全性： 双层钢制外壳配主动风冷，确保外壳表面温度低于 60°C；内置过热保护和热电偶断路保护系统可保障设备与操作人员安全。
- 精密加热元件： 电阻加热元件经过优化布局，可提供 300mm 加热区和 100mm 恒温区，确保工件表面热分布均匀。
- 数字连接与远程监控： 随附的 MTS-02 控制模块和 RS485 接口支持完全基于 PC 的操作，使研究人员能够记录数据、实时监控循环过程并自动化复杂热程序。
- 工业级滑轨： 设备运行于重载镀铬钢轨之上，确保平稳、无振动的移动，在快速过渡阶段保护脆弱样品。
应用领域
| 应用 | 说明 | 主要优势 |
|---|---|---|
| 半导体退火 | 对最大 4 英寸的硅或化合物半导体晶圆进行快速热处理。 | 在有效激活离子注入的同时，最大限度减少掺杂扩散。 |
| 石墨烯与 CNT 生长 | 通过 CVD 工艺高温合成碳纳米管和石墨烯。 | 精确的冷却控制有助于更好地管理碳沉积层。 |
| 反应金属材料学 | 在高真空或惰性气体中对钛、锆或钽进行热处理。 | 在实现特定相变的同时防止氧化和污染。 |
| 薄膜沉积 | 通过退火薄膜来提高结晶度和电导率。 | 高热梯度可形成独特的亚稳相。 |
| 陶瓷烧结 | 在最高 1200°C 下烧结先进陶瓷粉体。 | 均匀的 360 度加热可确保高致密度结果并将翘曲降至最低。 |
| 淬火研究 | 快速冷却金属合金，以观察其在室温下的结构变化。 | 自动滑动机构提供稳定、可重复的淬火速率。 |
| 相变研究 | 研究材料在经过临界温度点时的行为。 | 高速数据记录和精确温度升降程序有助于进行详细分析。 |
技术规格
| 参数组 | 规格说明 | TU-KT09 的参数值 |
|---|---|---|
| 型号 | 产品标识 | TU-KT09 |
| 核心尺寸 | 石英管尺寸 | 130mm 外径 x 120mm 内径 x 1100mm 长（5"） |
| 加热区 | 总长 300 mm / 恒温区 100 mm | |
| 最大晶圆尺寸 | 4 英寸（100mm）直径 | |
| 性能 | 最高温度 | 1200°C（< 0.5 小时） |
| 连续工作温度 | 1100°C | |
| 温度精度 | +/- 1ºC | |
| 最大升温速率 | 2ºC / 秒（通过滑动实现） | |
| 最大冷却速率 | 4ºC / 秒（通过滑动实现） | |
| 运动控制 | 滑轨长度 | 1200 mm（镀铬钢） |
| 滑动行程 | 450 mm | |
| 滑动驱动 | 由温度程序控制器控制的直流电机（可选） | |
| 电子系统 | 电源要求 | AC 208-240V 单相，50/60 Hz |
| 额定功率 | 3 KW | |
| 控制器类型 | 双 PID，30 段可编程 | |
| 通信接口 | RS485 接口 / MTS-02 电脑控制模块 | |
| 真空系统 | 法兰材质 | 带双 O 形圈的不锈钢 |
| 真空度（机械泵） | 10^-2 Torr | |
| 真空度（分子泵） | 10^-5 Torr | |
| 气体接口 | Φ6.35 进气口，KF25 出气口，双截止阀 | |
| 安全与合规 | 外壳温度 | ≤ 60°C（风冷双层外壳） |
| 保护功能 | 过热与热电偶故障自动断电 | |
| 认证 | CE 认证（可按要求提供 NRTL/UL） |
为什么选择这款滑动管式炉
- 无与伦比的热灵活性： 与标准炉型不同，这款设备通过精密设计的滑动机构提供行业领先的升温和冷却速率，显著缩短循环时间并实现独特的材料性能。
- 研究级精度： 借助双 PID 控制器和基于 PC 的数据采集，研究人员可以完全掌控每一个热变量，确保数百次实验中条件都能完全重复。
- 工业级制造品质： 从镀铬滑轨到双层钢制外壳，每个部件都经过精挑细选，以确保在高负荷循环环境中长期稳定运行而不劣化。
- 全面的真空集成： 配备高品质不锈钢法兰和数字真空表，确保系统可开箱即用于对气氛控制要求严格的敏感工艺。
- 面向未来的可扩展性： 通过可选自动滑动驱动和自定义软件配置，该设备可随您的研究需求不断演进，是一项稳健的长期投资。
请立即联系我们的技术工程团队，讨论您的具体工艺需求，或为您的实验室配置索取定制报价。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
