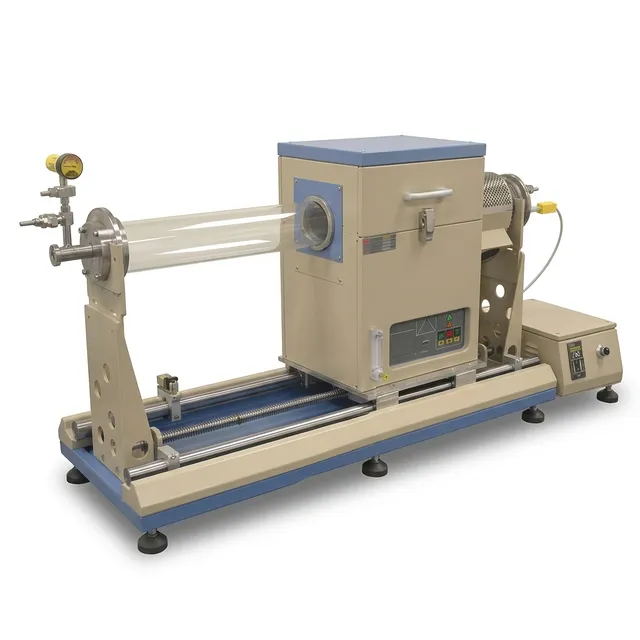

快速热处理滑动管式炉，配4英寸外径石英管及900°C红外加热

产品概述

这款高性能快速热处理（RTP）系统专为满足现代材料科学研究和工业研发的严苛要求而设计。通过将高强度红外（IR）卤素加热元件与精密控制的滑动机构相结合，该设备能够实现先进合成技术所需的超快速热循环。该装置的核心价值在于其能够实现高达50°C/s的极端升温速率，同时保持精密薄膜生长和退火工艺所需的热稳定性。

该系统主要为石墨烯、碳纳米管（CNT）和钙钛矿太阳能电池的生长而设计，在化学气相沉积（CVD）和快速热退火（RTA）应用中表现出色。其多功能性使其成为专注于半导体、纳米技术和可再生能源材料实验室的基石。该设备提供了一个受控环境，能够以极高的精度管理大气纯度和热梯度，使研究人员能够在不损害基底结构完整性的情况下，实现从加热阶段到冷却阶段的转换。

可靠性是该系统设计的首要考虑因素。该装置采用双层钢制外壳并集成空气冷却系统，旨在承受长时间的高温操作，同时保持外表面温度安全，确保操作人员安全。从高纯度熔融石英管到不锈钢真空法兰，每一个组件都因其在真空和低压条件下的耐用性和性能而经过精心挑选。这确保了在数百次循环中获得一致、可重复的结果，使其成为高产出研究环境中值得信赖的投资。

主要特点

• 快速红外卤素加热：利用八根1kW卤素灯管，该系统实现了高达50°C/s的行业领先升温速率。这允许实现近乎瞬时的温度跳变，对于最小化掺杂剂扩散和在薄膜中获得特定晶相至关重要。
• 自动滑动冷却机构：炉体安装在电动双轨滑动系统上。加热程序完成后，装置会自动移离样品区域，同时集成风扇提供主动空气冷却，实现超过10°C/s的冷却速率，以便快速淬火。
• 先进的PID热调节：该设备配备了具有30个可编程段的复杂PID自动控制器。这允许用户定义复杂的热曲线，包括特定的升温速率、保温时间和冷却序列，所有这些的温度精度均为±1°C。
• 高纯度石英工艺环境：4英寸外径的工艺管由高纯度熔融石英制成，确保样品零污染。这种大直径管能够退火直径达3英寸的晶圆，为高通量批量处理提供了充足空间。
• 全面的真空集成：系统配备不锈钢真空法兰和数字真空计，可立即用于高真空或受控气氛环境。铰链式右法兰简化了样品的装卸，显著减少了实验运行之间的停机时间。
• 双区监控系统：使用两支K型热电偶；一支管理炉内的加热元件，另一支直接放置在样品区内。这种双反馈回路确保了所报告的温度即为材料实际承受的温度。
• 增强的安全协议：系统包括内置的过热和热电偶断裂保护功能。这些硬件级的安全特性允许无人值守操作，在长时间退火循环或复杂的CVD过程中提供安心保障。
• 坚固的机械基础设施：滑动台由高扭矩直流电机驱动，并由镀铬钢轨支撑。这种重型结构确保了平稳、无振动的运动，这对于在快速转换过程中保持精密样品的对齐至关重要。

应用领域

技术规格

为什么选择TU-RT01

• 卓越的热灵活性：与传统的电阻炉不同，这种红外驱动系统提供了现代纳米结构合成所需的速度，将处理时间从数小时缩短至数分钟，并实现了独特的材料性能。
• 精密工程与制造质量：从电动滑动台到双层冷却外壳，该装置的每一个方面都旨在满足严苛实验室环境下的工业级可靠性和操作员安全。
• 全面的工艺控制：通过集成的PC通讯和样品级温度监控，研究人员可以实现标准管式炉无法企及的数据记录和工艺可重复性水平。
• 交钥匙真空解决方案：包含高质量不锈钢法兰、数字仪表和精密针阀，意味着系统在安装后即可立即用于高真空应用。
• 久经考验的材料科学背景：这种炉体架构是钙钛矿和石墨烯等前沿材料生长中的成熟工具，并拥有在顶级研究机构中表现卓越的全球记录。

我们的技术团队随时准备协助您配置此快速热处理系统，以满足您的特定研究要求。立即联系我们进行详细的技术咨询或获取正式报价。
