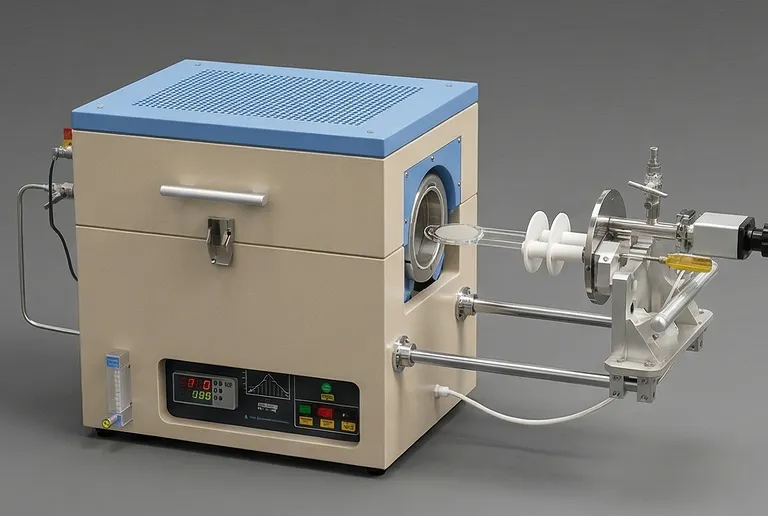

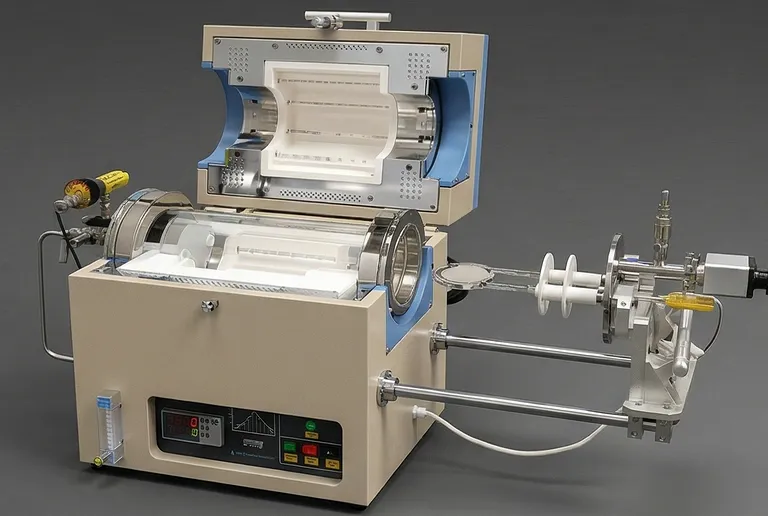

紧凑型气氛控制快速热处理 (RTP) 炉，配 4 英寸内径石英管，1100°C

产品概述

这款高性能热处理系统代表了紧凑型快速热处理 (RTP) 技术的巅峰，专为半导体晶圆退火和太阳能电池研究的严苛要求而设计。通过使用高强度卤素加热元件，该设备实现了卓越的升温速率，使其成为实验室进行精确热预算控制不可或缺的工具。其设计旨在提供高通量处理结果，同时不损害敏感基底的晶体完整性。

该系统具有极高的通用性，支持真空和各种气氛条件，适用于广泛的材料科学应用。集成的 4 英寸内径石英管确保了与直径最大 3 英寸样品的兼容性，为实验和中试规模的生产提供了充足的处理空间。对于需要可重复且可靠的热处理循环的纳米技术、光伏和先进半导体制造领域的研究人员来说，该装置是一个基础性的平台。

可靠性是该工程设计的核心。该炉体采用坚固的双层钢外壳，并配有主动风冷系统，即使在高温运行期间也能保持安全的外部表面温度。从高纯度纤维氧化铝绝热材料到精密加工的真空法兰，每一个组件的选择都旨在承受快速热循环。这确保了系统在数千次循环中保持运行的一致性和准确性，为用户提供对实验数据和工艺稳定性的充分信心。

主要特点

• 超快卤素加热技术：该系统配备八根 1KW 卤素灯管，加热速率高达行业领先的每秒 50°C。这种快速响应能够精确控制热扩散，并最大限度地减少基底界面处不必要的化学反应。
• 高导热氮化铝样品托：内置的 3 英寸氮化铝 (AlN) 样品托确保了样品表面卓越的温度均匀性。AlN 出色的导热性有助于热量均匀分布，这对防止热应力和确保薄膜中晶粒均匀生长至关重要。
• 精密 PID 温度调节：内置的 30 段数字控制器提供 ±1°C 的精度，允许研究人员编程复杂的加热、保温和冷却曲线。系统的自动调谐功能和超温报警器保证了工艺的可重复性和设备安全性。
• 先进的气氛和真空控制：该炉配备带有双高温硅胶 O 型圈的 KF-D25 高真空法兰，配合适当的泵送系统，可维持低至 10^-4 Torr 的真空度。集成的针阀和流量计允许精确引入惰性气体或反应气体。
• 集成安全联锁系统：为了保护操作人员，该炉设计有分体式盖板联锁机制。如果加热过程中打开盖子，加热元件的电源会立即切断，防止意外接触高压或热辐射。
• 主动冷却与热管理：采用强制风冷设计的双层外壳可使炉体外部表面保持在 60°C 以下。此外，真空法兰配有水冷套，以保护密封件在 600°C 以上的长时间高温运行中不受损坏。
• 远程监控与数据记录：系统包含 RS485 通信端口和专用控制软件，可通过 PC 实时监控温度曲线。此数字接口对于记录实验参数和确保研发环境中的可追溯性至关重要。
• 模块化与可扩展性：该装置的设计允许通过可选的石墨坩埚和专用配件进行改装，以适应快速热蒸发 (RTE)、近距离升华 (CSS) 或混合物理化学气相沉积 (HPCVD) 等特殊工艺。

应用领域

技术规格

为什么选择该系统

• 专为速度而设计：基于卤素的加热架构提供了传统电阻炉无法比拟的热响应时间，减少了处理时间并促进了先进材料研究。
• 卓越的均匀性：通过使用氮化铝样品托，该装置克服了高速炉中常见的热梯度问题，确保了整个基底上薄膜性能的一致性。
• 工业级制造质量：设备采用顶级材料制造，并配有安全联锁装置和水冷法兰，专为严苛的实验室和工业研发环境中的长期运行稳定性而打造。
• 通用且可扩展的平台：无论您是进行标准退火还是复杂的 CVD，模块化设计都允许轻松集成真空泵、供气系统和专用样品基底。
• 精度与可追溯性：凭借内置的 PC 通信和 30 段编程，每个热循环都得到精确控制和记录，符合现代材料科学的严苛标准。

请立即联系我们的技术销售团队获取详细报价，或讨论为您特定研究需求量身定制的热处理解决方案。
