产品概述

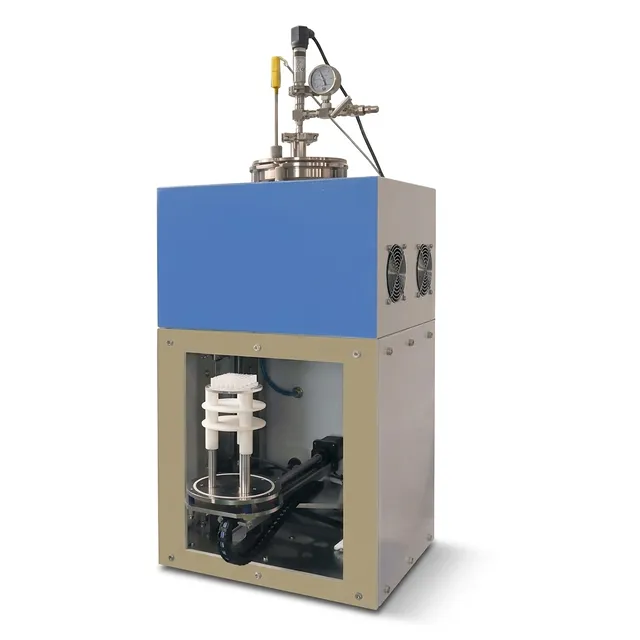

本快速热处理（RTP）系统是高速热处理技术的巅峰之作，专门为先进材料科学与半导体研究打造。设备采用高强度短波红外加热技术，可实现最高50℃/秒的优异升温速率，能够精准控制热预算与相变过程。该设备采用底装式设计，大幅提升样品操作安全性，可与现代高通量实验室环境中的自动化机械作业流程无缝集成。
本设备主要应用场景包括单原子催化剂制备、尺寸不超过6英寸的硅或化合物半导体晶圆快速退火，以及对升冷却速率要求严格影响材料性能的复杂烧结工艺。该系统可在严格受控气氛或高真空条件下运行，是纳米技术、储能与电子元器件研究人员不可或缺的工具。其坚固结构设计可承受快速热循环带来的重复热应力，不会破坏结构完整性或工艺重复性。
工业与学术采购方可信赖本系统在严苛研发条件下的稳定性能。精准PID控制、高纯度石英腔体与先进数据记录软件相结合，为实验室规模实验放大到工业中试生产提供了可靠基础。设备可灵活调节气氛环境，从微正压到高真空均可实现，完全满足敏感化学气相沉积与退火工艺的严格标准。
核心特点
- 超快短波红外加热：配备12根高功率短波红外灯管，最高升温速率可达50℃/秒。帮助研究人员抑制不必要的扩散，提升时间敏感型热工艺的处理通量。

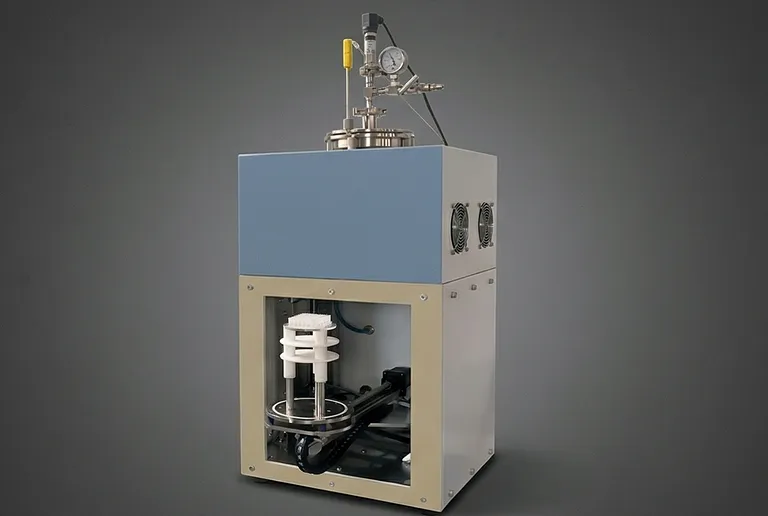

- 自动化底装机构：精准垂直进样系统可保证样品放置稳定，实现炉腔自动密封。该结构特别适合处理易碎样品，便于与外部机械臂集成，支持全天不间断运行。
- 先进气氛与真空控制：集成系统配备高精度电阻真空计，支持微正压控制（103000–120000 Pa）。为敏感化学反应与材料合成提供稳定无污染的实验环境。
- 多单元可扩展与PC控制：专属软件支持单工作站同时控制多台炉体，可部署炉群与机械臂自动进样同步配合，实现大规模高通量烧结作业。
- 精准PID温控：智能50段可编程温控器控温精度达±1℃。对于超高精度需求，可选配升级Eurotherm控制器，实现±0.1℃控温稳定性，保证批次间工艺完美重复。
- 坚固双层炉腔结构：炉体采用双层不锈钢外壳集成风冷设计，该设计可保持外壁低温保障操作人员安全，同时延长内部电子元件与加热元件的使用寿命。
- 高纯度氧化铝纤维保温：高密度氧化铝纤维可提供优异隔热性能与能效，该材料可降低炉衬热容量，保证更快的温度响应速度。
- 集成质量流量控制（MFC）：系统内置量程0-5000sccm的质量流量控制器，可在气氛处理过程中精准供气，保证加工材料化学计量比稳定一致。
- 全面数据采集：配套软件可记录所有关键参数，包括温度曲线、真空度、气体流量等。数据可通过标准通信接口导出上传，实现完整工艺可追溯。
应用领域
| 应用场景 | 说明 | 核心优势 |
|---|---|---|
| 半导体晶圆退火 | 直径不超过6英寸的硅、GaAs或SiC晶圆快速热退火 | 减少掺杂剂扩散，控制热预算，同时优化晶体结构 |
| 单原子催化 | 在特定温度平台精准合成与处理催化材料 | 提供所需的高速热响应，锁定催化材料的动力学状态 |
| 高通量烧结 | 通过机械臂集成实现陶瓷或金属样品自动化烧结，支持连续运行 | 大幅降低人工成本，提升工业研发的样品处理量 |
| 快速热氧化（RTO） | 在控制氧浓度下，于衬底表面生成超薄氧化层 | 保证均匀高品质介电层，实现亚纳米级厚度控制 |
| 薄膜结晶 | 对沉积薄膜快速加热，促进晶粒生长，提升电导率 | 缩短高温暴露时间，避免衬底退化 |
| 碳纳米管合成 | 可控气氛CVD工艺生长纳米管与石墨烯结构 | 精准流量控制与快速降温，可严格调控纳米结构形貌 |
技术参数
主机系统：TU-DZ11
| 参数 | 规格 |
|---|---|
| 供电 | 三相交流208V，50/60Hz |
| 最大功率 | 18 kW |
| 最高工作温度 | 1100℃（≤ 30分钟） |
| 长期工作温度 | 1000℃ |
| 加热元件 | 12根短波红外灯管（单管功率1.5 kW） |
| 加热区 | Φ210mm × 100mm |
| 升温速率 | 推荐10℃/秒；最高50℃/秒 |
| 降温速率（密封） | 800℃降至350℃：55℃/分钟；350℃降至200℃：5℃/分钟 |
| 降温速率（开启） | 800℃降至350℃：200℃/分钟；350℃降至50℃：35℃/分钟 |
| 控温精度 | ±1℃（可选升级Eurotherm控制器实现±0.1℃） |
| 真空系统控制 | 集成电阻真空计；103000–120000 Pa可控 |
| 气体流量控制 | 内置MFC（0-5000sccm） |
| 炉管材质 | Φ200mm 高纯度石英 |
| 样品台 | 直径105mm，带76×58mm凹槽（支持定制） |

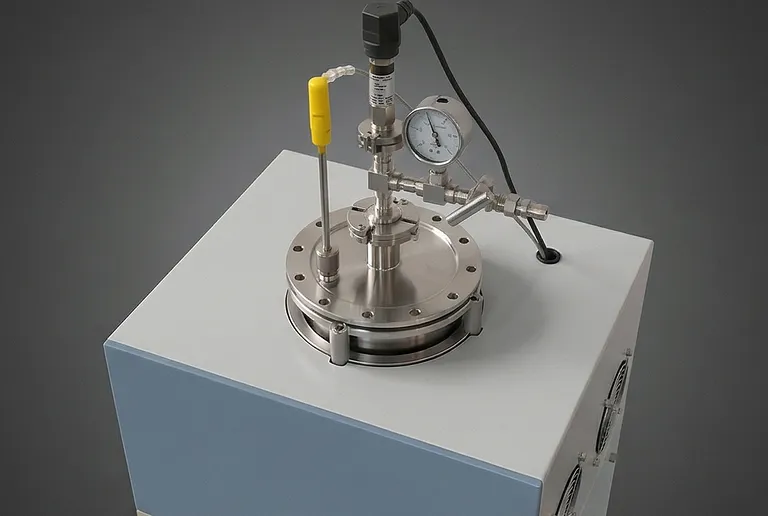

| 法兰系统 | 水冷不锈钢密封法兰，带KF25真空接口 |
可选配机械辅助
| 特性 | 机械臂参数 |
|---|---|
| 额定负载 | 5 kg |
| 工作半径 | 900 mm |
| 最大臂展 | 1096 mm |
| 重复精度 | ±0.02 mm |
| 通信方式 | TCP/IP、Modbus、无线网络 |
| 重量 | 25 kg |
可选配冷水机与真空系统
| 单元 | 性能参数 |
|---|---|
| 冷水机（KJ6500） | 制冷量51880 BTU/h；压缩机功率4.6kW-5.12kW |
| 机械泵 | 真空度可达10⁻² Torr |
| 分子泵 | 真空度可达10⁻⁴ Torr |
| 旋片泵 | NRTL认证，240 L/min重型泵，带排气过滤器 |
选择我们的理由
- 无可匹敌的热响应速度：本设备50℃/秒的升温速率可探索传统电阻炉无法实现的材料物相，为您的研究提供显著竞争优势。
- 适配工业4.0：原生支持机械臂集成、多单元PC控制与开源软件接口，本系统可从实验室手动操作无缝过渡到全自动化24小时生产流程。
- 精密工程与密封性能：高规格不锈钢水冷法兰与智能调压保证最高等级的气氛纯度，保护敏感样品免受氧化或污染。
- 可扩展研究基础设施：支持单界面操作多台设备，是需要在多条处理线获得一致可重复结果的扩张型研究机构的理想选择。
- 卓越制造品质：从高纯度氧化铝纤维保温到可控硅（SCR）功率调节，所有元件均为高强度环境下长期耐用与运行稳定选型。
立即联系我们的技术销售团队，获取全面报价或沟通为您特定材料加工需求定制的专属配置方案。
