产品概述
这款高性能热处理系统专为需要极端温度梯度和精确气氛管理的应用而设计。通过利用短波红外技术和自动底部装载配置，该设备为先进材料研究提供了一个多功能平台，特别适用于对快速加热和冷却循环有严格要求，以保持微观结构完整性并实现独特相变的场景。底部装载设计确保了样品处理的便捷性，并在装卸过程中最大限度地减少了对加热区的热扰动。
目标行业包括半导体制造、材料科学研究和催化剂开发。该设备在需要高通量的环境中表现出色，可与机器人处理系统无缝集成，实现自主运行。这确保了复杂的加热曲线能够以可重复的精度执行，减少人为错误并提高实验室生产力。无论是用于硅片退火还是先进催化剂的合成，该系统都能提供前沿创新所需的热灵活性。
该炉采用工业级组件和双层冷却架构，确保了在严苛工作周期下的稳定性。其坚固的设计与先进的软件控制相辅相成，为敏感的工业流程和高风险研发项目提供了所需的可靠性。高纯度氧化铝纤维隔热材料与高效风冷系统的结合，确保了该设备在任何实验室或中试生产环境中都能成为可靠的资产。
主要特点
- 超快红外加热：12 支短波红外灯管可提供高达 50°C/s 的快速加热速率，从而在快速退火过程中精确控制热动力学，并最大限度地减少不必要的扩散。

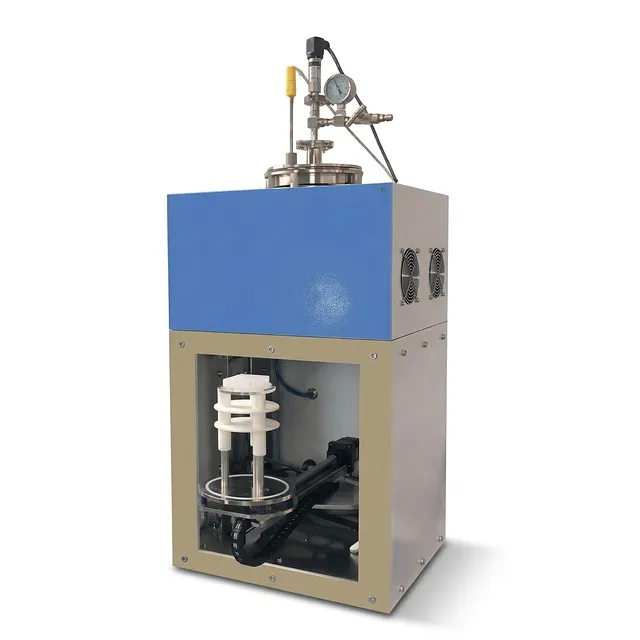

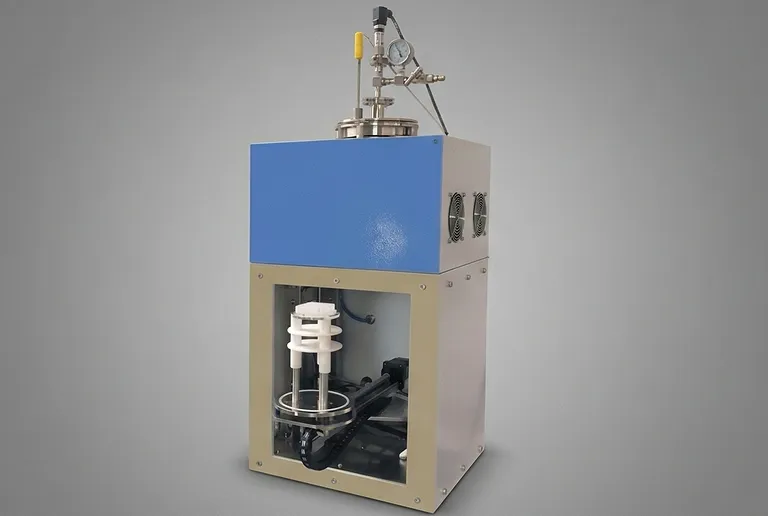

- 自动底部装载机制：电动样品台可实现平稳、无振动的装卸，确保样品稳定性，并支持与外部自动化设备和机械臂的轻松集成。
- 先进的气氛控制：集成的质量流量控制器和高精度真空计允许进行稳定的微正压管理（103,000–120,000 Pa）以及用于保护气氛烧结的复杂气体吹扫程序。
- 精密 PID 温度调节：智能 50 段可编程控制器将温度精度保持在 ±1°C 以内，并可选配升级至 ±0.1°C，以满足超高精度的实验室需求。
- 高通量机器人兼容性：该系统旨在通过开源协议和 TCP/IP 与机械臂通信，支持连续、多单元自主运行，以实现规模化处理。
- 高效热管理：双层腔体设计配备主动风冷系统，在高温运行期间保持外壳触感安全，同时保护内部电子元件。
- 全面的数据采集：专用软件记录并显示实时压力、温度和气体流量数据，确保质量控制和研究文档的完整可追溯性及数据记录。

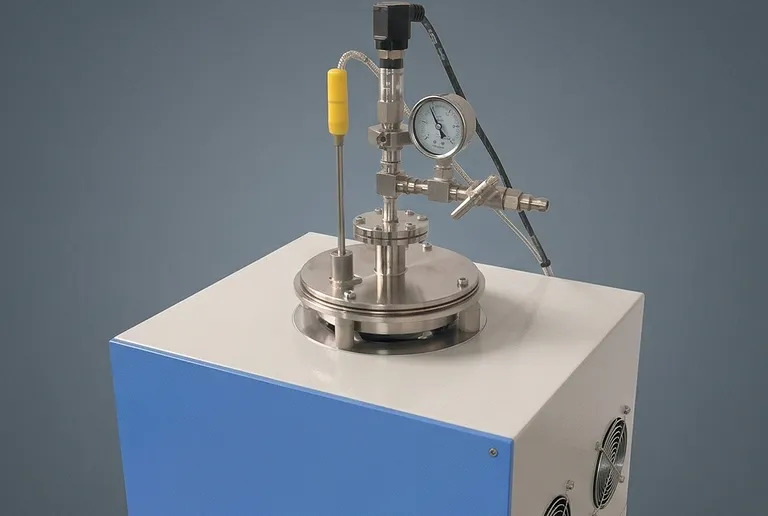

- 工业级密封：不锈钢水冷法兰系统保持了真空完整性和气氛纯度，即使在 1100°C 的最高温度下运行也能确保结果的一致性。
- 多功能样品台：配备高纯度石英管和可定制样品台，设备可容纳包括 6 英寸晶圆在内的多种样品尺寸，满足多样化的研究需求。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 半导体晶圆退火 | 快速加热硅或化合物半导体晶圆（最大 6 英寸）以激活掺杂剂或修复晶体损伤。 | 极小的热预算和精确的晶格修复。 |
| 单原子催化 | 对前驱体材料进行高温处理，以在各种基底上合成并稳定单原子催化剂。 | 卓越的均匀性和对原子级转化的控制。 |
| 高通量烧结 | 利用机械臂快速连续处理多个样品，用于材料库筛选。 | 显著缩短循环时间并提高研究速度。 |
| 薄膜结晶 | 对功能薄膜进行快速热处理，以增强其电学和光学性能。 | 受控的晶粒生长和优异的薄膜质量。 |
| 真空热处理 | 在受控真空水平（最高 10⁻⁴ Torr）下处理敏感材料，以防止氧化。 | 为氧敏感材料提供高纯度环境。 |
| 材料相演变 | 研究材料在极端温度变化下的快速转化。 | 高度可重复的加热和冷却速率，适用于动力学研究。 |
| 自主中试生产 | 集成到自动化生产线中，用于生产专业电子元件。 | 降低劳动力成本并提高工艺一致性。 |
技术规格
| 特性 | 规格详情 (TU-C30) |
|---|---|
| 型号标识 | TU-C30 |
| 电源 | 三相交流 208V, 50/60Hz |
| 最大功率 | 18 kW |
| 最高工作温度 | 1100°C (≤ 30 分钟) |
| 长期工作温度 | 1000°C |
| 加热元件 | 12 支短波红外灯管，每支 1.5 kW |
| 加热区尺寸 | Φ210mm × 100mm |
| 加热速率 (室温至 900°C) | 推荐：10°C/s；最大：50°C/s |
| 冷却速率 (密封状态) | 800°C 至 350°C：55°C/min；350°C 至 200°C：5°C/min |
| 冷却速率 (腔体开启) | 800°C 至 350°C：200°C/min；350°C 至 50°C：35°C/min |
| 温度控制 | PID 自动控制，50 段可编程 |
| 温度精度 | ±1°C (可选 Eurotherm 升级：±0.1°C) |
| 热电偶类型 | K 型 |
| 真空完整性 | 10⁻² Torr (机械泵) 至 10⁻⁴ Torr (分子泵) |
| 腔体材料 | 高纯度氧化铝纤维隔热材料 |
| 管材 | Φ200mm 高纯度石英管 |
| 样品台 | Φ105mm，带 76×58mm 凹槽（可定制） |
| 质量流量控制器 (MFC) | 量程：0-5000 sccm |
| 气氛控制 | 微正压 (103,000–120,000 Pa) |
| 接口与数据 | DB9 电脑通信、TCP/IP、Modbus、无线 |
| 软件功能 | 远程控制真空、气体流量和热循环；支持多单元 |
| 可选机器人系统 | 5kg 负载，1096mm 臂展，±0.02mm 重复精度 |
| 冷水机 (可选) | 51880 BTU/h 制冷量；三相电源 |
为什么选择 TU-C30
- 无与伦比的热性能：18kW 短波红外加热与先进 PID 控制的结合，使设备能够达到比传统电阻炉高出一个数量级的加热速率，非常适合现代材料科学研究。
- 专为自动化而生：该系统专为高通量环境设计，是同类产品中极少数提供机械臂集成和多单元 PC 控制原生支持的系统之一，大大减少了人工干预。
- 卓越的制造质量：从不锈钢水冷法兰到高纯度石英内部组件，该装置的每一个方面都旨在实现长期耐用性和高纯度处理环境的保持。
- 工艺可追溯性：我们全面的软件套件提供了每次加热循环、压力变化和气体流量调整的完整数字记录，满足了工业质量保证和研究验证的最严苛要求。
- 灵活定制：无论您需要特定的真空水平、专业样品台还是定制的气体处理配置，我们的工程团队都可以根据您的具体技术要求量身定制系统。
立即联系我们的技术销售团队获取详细报价，或讨论我们如何为您定制这款快速热处理系统以满足您的特定研究和生产需求。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
