双温区 CSS 真空快速热处理炉，用于 3 英寸晶圆薄膜涂层，最高 650°C

产品概述

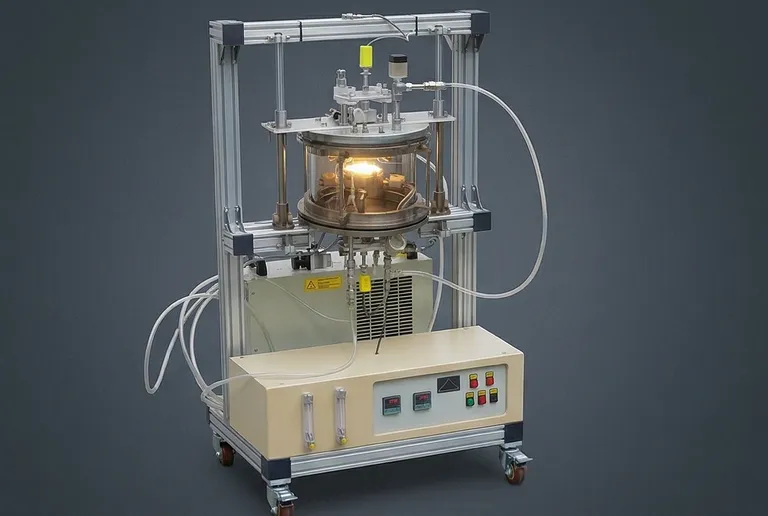

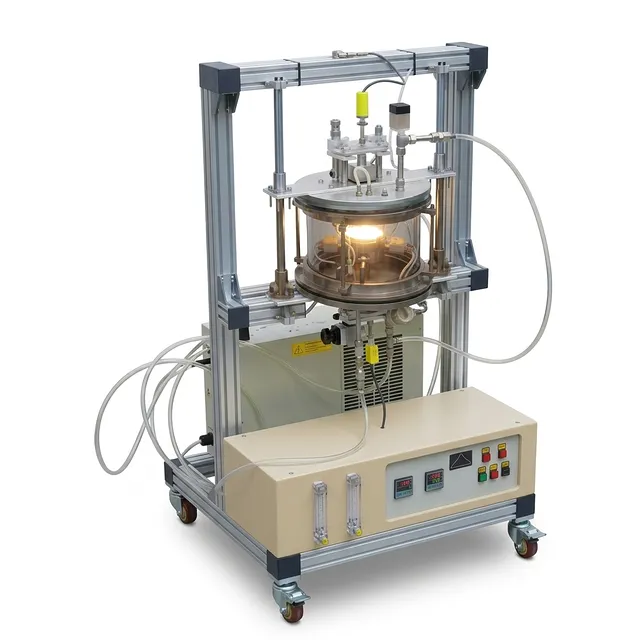

这款专业的双加热区快速热处理系统专为材料科学和工业研发的高精度需求而设计。该设备专门用于促进近距离升华 (CSS) 和物理气相沉积 (PVD) 薄膜涂层工艺，可容纳直径最大 3 英寸或 2x2 英寸方形的基片。通过集成双区加热架构，该装置为研究人员提供了在源材料和基片之间建立精确热梯度的关键能力，这对于生长高质量晶体薄膜至关重要。其多功能设计使其成为开发下一代光伏技术和探索先进半导体材料不可或缺的工具。

该热处理装置面向可再生能源和半导体行业，在碲化镉 (CdTe)、钙钛矿和硒化锑 (Sb2Se3) 太阳能电池的制造方面表现出色。设备结构坚固，采用 11 英寸外径的高纯熔融石英腔体，并由移动式铝合金框架支撑，确保了结构完整性和操作灵活性。通过使用短波红外卤素加热器，该系统实现了传统马弗炉无法比拟的快速热循环，显著缩短了处理时间，并提高了实验迭代至关重要的实验室环境中的处理量。

可靠性是该设备设计的标志。它配备了双 30 段可编程温度控制器，可保持 +/-1ºC 的严格精度，确保即使是最敏感的热曲线也能以绝对的一致性执行。带有双硅胶 O 型圈密封的不锈钢真空法兰使系统能够达到高真空水平，保护敏感材料免受氧化和污染。这种精密工程与重型组件的结合，确保了系统在现代工业研究的严苛条件下提供可重复的结果。

主要特点

• 双温区独立热控制：系统包含两个独立的加热组（顶部和底部），由单独的精密控制器管理。这允许在蒸发源和基片之间建立特定的温差，这对于控制 CSS 工艺中的晶粒生长和薄膜厚度至关重要。
• 高效红外卤素加热：利用短波红外灯作为加热元件，该装置可实现快速加热和冷却循环。该技术使升温速率高达 20ºC/s，降温速率高达 10ºC/s，最大限度地减少了热滞后，并最大限度地提高了快速热处理 (RTP) 应用的工艺效率。
• 可调加热器间距：为了适应不同的工艺要求和蒸汽传输动力学，顶部和底部加热器之间的距离可手动调节，范围从 10 毫米到 50 毫米。这种灵活性允许用户针对不同的材料化学成分微调升华间隙。
• 高纯石英反应腔：腔体由外径 11 英寸的高纯熔融石英制成，为薄膜沉积提供了超净环境。石英优异的抗热震性和化学惰性确保了精细的涂层工艺不会引入任何杂质。
• 水冷加热器护套：加热器封装在不锈钢水冷护套中。这种设计显著减少了向周围环境和炉架的热辐射，同时也实现了淬火工艺和高周转实验工作流程所需的快速冷却。
• 精密基片均匀性工具：顶部加热器内置了一个 3 英寸圆形晶圆托架，并配有高导热性氮化铝 (AlN) 板。该板作为热缓冲器，将热量均匀分布在基片背面，以消除热点并确保薄膜沉积均匀。
• 先进的真空和气体管理：系统配备了双气体流量计，用于精确的大气控制和吹扫。带有 KFD-25 接口的不锈钢 316 法兰便于连接高真空泵系统，与分子泵配合使用时，压力可低至 10E-5 Torr。
• 集成数字监控和软件：内置 RS485 端口和专用控制软件允许进行全 PC 操作。研究人员可以通过防腐数字真空计编程复杂的温度曲线、记录实时数据并监控真空水平，从而实现完全的工艺透明度。

应用

技术规格

为何选择 TU-RT30

• 无与伦比的热精度：该系统提供了最敏感升华工艺所需的精确温度控制。双区 PID 同步确保了整个沉积周期内热梯度保持稳定，这对于实现一致的薄膜化学计量比和形态至关重要。
• 针对快速研发周期优化：与传统炉需要数小时升温和降温不同，该装置基于卤素的快速热处理允许每天进行多次实验。这显著加快了研究人员开发钙钛矿太阳能电池等快速发展技术的时间线。
• 工业级真空完整性：凭借 SS316 法兰和高纯石英，该系统保持了洁净室质量的环境。坚固的密封和精密真空监控保护您的珍贵样品免受污染，确保实验结果纯粹是材料特性的反映，而不是环境干扰的结果。
• 灵活且可扩展的架构：可调节的加热器间距和通用基片托架使该设备能够适应广泛的材料系统。无论您是从 1 英寸样品过渡到 3 英寸晶圆，该系统都能随着您的研究需求进行扩展，而无需昂贵的重新配置。
• 全面的安全与支持：系统内置高温报警、水冷保护和 CE 认证组件，优先考虑操作员安全和设备寿命。THERMUNITS 提供全面的技术支持，确保您的系统从第一天起就针对您的特定应用进行了优化。

对于寻求可靠、高性能薄膜材料科学解决方案的研究人员和采购团队，该系统代表了在操作一致性和精密工程方面的首要投资。立即联系我们进行技术咨询或获取根据您的设施要求定制的正式报价。
