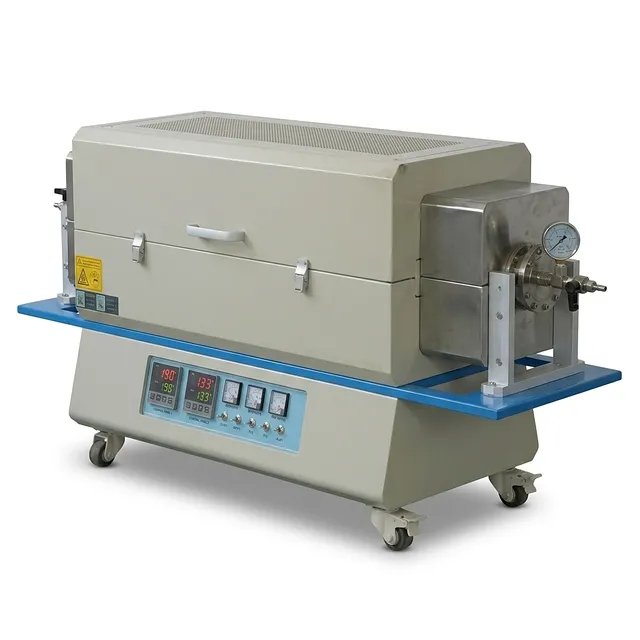

产品概述
这款高性能加长热处理系统专为满足材料科学研究和工业实验室应用的严苛需求而设计。该设备兼具精度与多功能性，为热处理、烧结和化学气相沉积提供了卓越的环境。通过利用加长加热腔，该系统能够创建稳定的温度梯度或处理长尺寸样品，使其成为专注于特种材料合成的高级研发设施和高科技制造工厂不可或缺的工具。
该设备专为半导体制造、航空航天工程和先进陶瓷等行业量身定制。其坚固的设计支持多种气氛，包括真空和惰性气体环境，从而能够在高温下精确控制化学反应。该装置是实验发现与中试生产之间的关键桥梁，在提供快速原型设计所需灵活性的同时，保持了高监管行业进行一致性数据采集所需的工业级可靠性。
可靠性和长期性能是该系统工程设计的标志。设备采用优质瑞典加热元件和高纯度日本工艺隔热材料，即使在连续高温运行下也能保持结构完整性。先进安全协议与智能控制系统的集成，确保了装置在严苛条件下依然表现稳定。买家可以放心投资，因为该炉的温度均匀性和运行安全性均有数十年的材料科学专业知识和精密制造标准作为支撑。
主要特点
- 优质瑞典 Kanthal A1 元件： 本系统采用进口 Kanthal A1 电阻丝，表面温度可达 1420℃。这些元件具有卓越的表面质量，外观如不锈钢般光洁，可防止生锈和渣滓堆积，确保了清洁的加工环境和超过两年的长使用寿命。
- 先进的日本真空吸滤成型技术： 炉膛采用高纯度氧化铝多晶纤维制成。利用日本真空吸滤成型技术，隔热层提供了卓越的热效率、低蓄热性以及抗热震性能，避免了劣质纤维炉膛常见的结构退化问题。
- 模拟热场优化： 加热元件的间距和节距均基于先进的日本热技术进行精密排列。通过使用复杂的模拟软件，设备实现了平衡的温度场，最大限度地减少了冷点，并确保了整个加工区域加热均匀。
- 智能 PID 程序控制： 系统配备标准的 30 段智能 PID 控制器，可提供精确的温度管理。它包括自动调谐功能以及针对热电偶故障或超温条件的全面保护，确保了设备和样品的安全。
- 集成安全与监控： 装置内置空气开关和漏电保护器，可在发生电气故障时自动切断电源。此外，开盖保护系统利用物理继电器在炉盖打开时立即切断主电源，防止意外接触高压或高温。
- 高性能功率控制： 设备集成了 SEMIKRON 可控硅触发器和移相触发机制。这确保了向加热元件平稳输送功率，延长了其使用寿命，并为精细材料工艺所需的精细功率调节提供了支持。
- 全面的数据连接： 标准的 RS485 通信接口支持直接计算机控制。通过专用软件，操作员可以实时监控 PV（过程值）和 SV（设定值），生成加热曲线，并存储历史温度数据以供审计和研究分析。
- 四面加热配置： 为实现卓越的热平衡，电阻丝布置在炉膛的四个侧面。这种多向加热方式确保了径向和轴向温度梯度最小化，这对高质量晶体生长和均匀薄膜沉积至关重要。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 半导体退火 | 在受控气氛下对硅片和基底进行精密热处理。 | 最大限度减少热应力并确保掺杂剂均匀激活。 |
| CVD / PECVD 工艺 | 在真空环境下高温合成薄膜和碳纳米管。 | 稳定的热区提供一致的薄膜厚度和质量。 |
| 先进陶瓷烧结 | 将高纯度陶瓷粉末固结成致密的结构部件。 | 通过四面均匀加热防止开裂和晶粒过度生长。 |
| 晶体生长 | 用于从熔体或蒸汽中生长单晶的长周期热循环。 | 加长炉膛允许在管内进行精确的梯度控制。 |
| 电池材料测试 | 用于储能的阴极和阳极材料的煅烧与热循环。 | 通过 PC 接口进行可靠的数据记录，用于研发寿命周期分析。 |
| 大气反应 | 使用特定气体流量配置进行的氧化、还原和氮化实验。 | 高度可定制的气体供应和真空系统，适用于多种化学反应。 |
| 工业质量控制 | 工业部件的热耐久性和耐热性批次测试。 | 快速升温速率和 PID 精度确保了可重复的测试方案。 |
| 冶金研究 | 在惰性环境中对特种合金样品进行硬化和回火处理。 | 高温表面元件可防止样品受到渣滓污染。 |
技术规格
核心系统参数 (TU-GS10 系列)
| 参数 | TU-GS10-150 | TU-GS10-200 | TU-GS10-250 |
|---|---|---|---|
| 加热功率 | 10 KW | 12 KW | 14 KW |
| 管径 (外径) | 150 mm | 200 mm | 250 mm |
| 管长 | 1500 mm | 1500 mm | 1500 mm |
| 外形尺寸 (长×宽×高) | 1500 × 500 × 700 mm | 1500 × 550 × 750 mm | 1500 × 600 × 800 mm |
| 最高温度 | 1200 ℃ | 1200 ℃ | 1200 ℃ |
| 额定工作温度 | 1100 ℃ | 1100 ℃ | 1100 ℃ |
| 加热区长度 | 800 mm | 800 mm | 800 mm |
| 恒温区 | 500 - 600 mm | 500 - 600 mm | 500 - 600 mm |
| 加热元件 | Kanthal A1 (瑞典) | Kanthal A1 (瑞典) | Kanthal A1 (瑞典) |
| 供电电压 | 220V | 220V | 220V |
| 相位配置 | 单相 | 单相 | 单相 |
控制与安全规格
| 特性 | 详情 |
|---|---|
| 温度控制 | 宇电智能 PID（30 段），带自动调谐 |
| 控制精度 | ± 1 ℃ |
| 触发类型 | 移相触发 |
| 晶闸管 / SCR | 106/16E SEMIKRON (德国) |
| 电气元件 | 正泰 (Zhejiang Chint) |
| 热电偶 | K 型 |
| 升温速率 | ≤ 30 ℃/min (建议 15 ℃/min) |
| 表面温度 | ≤ 45 ℃ (外壳) |
| 通信接口 | RS485 (标准)，带 PC 控制软件 |
| 安全系统 | 开盖断电、漏电保护、超温报警 |
可选系统增强
| 模块 | 可选配置 |
|---|---|
| 真空系统 | 1. 单级泵 (TW-1.5A)；2. 双级泵 (2XZ-2) 至 10Pa；3. VS-0.1 系统至 0.1Pa；4. 高真空分子泵至 10⁻³ Pa |
| 真空测量 | INFICON (英国) 电容薄膜规 (3.8x10⁻⁵ 至 1125 Torr) |
| 气体供应 | 鼓泡器、质量流量计 (MFC) 供气系统、液体蒸发器 |
| 控制硬件 | Shimaden FP93 (日本)、Eurotherm 或集成触摸屏 |
| 认证 | UL 认证电气板及元件 |
为何选择 TU-GS10
- 卓越的热工程设计： 通过结合瑞典 Kanthal A1 元件、日本工艺纤维炉膛和热模拟软件，该炉提供了同类产品中无与伦比的热场一致性。
- 延长组件寿命： 我们为加热元件提供 2 年质保，这体现了我们对进口冶金材料及移相功率控制系统效率的信心。
- 可扩展与可定制架构： 从高真空分子泵站到质量流量供气系统，设备均可根据您最敏感的研究方案的精确要求进行定制。
- B2B 可靠性与安全性： 凭借 UL 认证电气选项和冗余物理安全切断装置，该系统专为 24/7 工业和实验室运行而设计，维护需求极低。
- 直接数字集成： 标准配置的 RS485 连接和数据记录软件确保您的实验室已为数字化转型和严格的数据合规性做好准备。
立即联系我们的技术工程团队获取详细报价，或讨论我们如何定制 TU-GS10 系列以满足您的特定热处理需求。
