产品概述

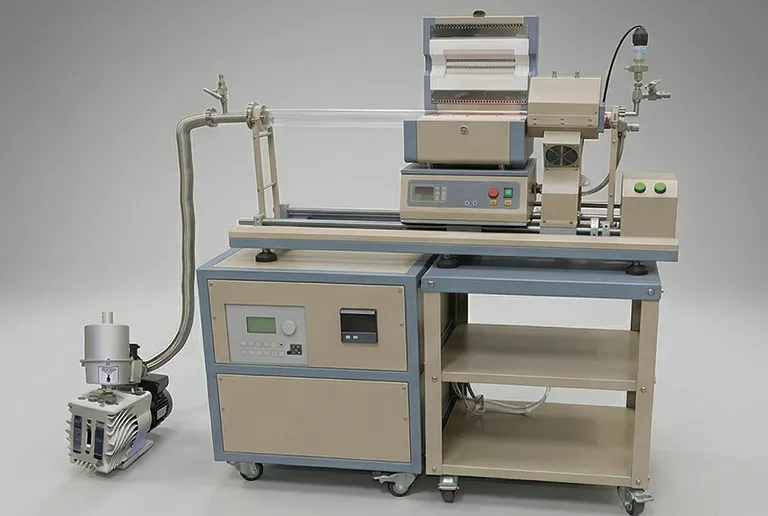

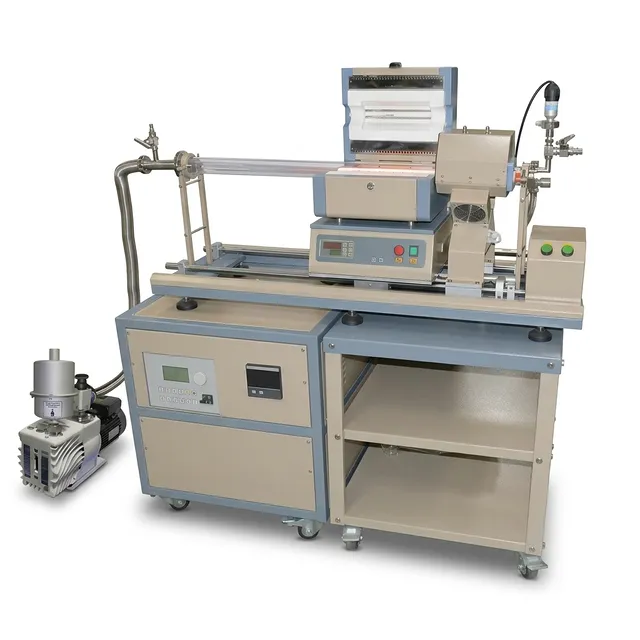

这款高性能热处理系统是一种紧凑型等离子体增强化学气相沉积（PECVD）解决方案，专为先进材料研究和薄膜开发而设计。通过将强大的射频等离子体发生器与精密分体式管式炉集成，该设备使研究人员能够在显著低于传统 CVD 工艺的温度下获得更优异的薄膜质量。其核心价值在于独特的可滑动机构，可将加热区快速移动至样品位置，实现瞬时高温暴露和加速冷却循环，从而以前所未有的方式控制微观结构和相形成。
该系统主要面向实验室研发和工业材料科学，适用于沉积多种薄膜，包括二氧化硅、氮化物和非晶硅。其多功能性使其成为专注于半导体、光伏和纳米技术的实验室的重要设备。紧凑的占地面积使其能够无缝集成到现有实验室环境中，同时不牺牲专业级材料合成所需的高真空和高温能力。
可靠性是本设备设计的核心。系统采用工业级组件，包括坚固的 13.56 MHz 射频发生器和高纯石英工艺管，即使在高强度工作循环下也能保持稳定性能。高真空法兰与双级真空泵的集成确保了洁净、可控的环境，适用于敏感的化学气相沉积工艺，让研究人员能够自信地执行复杂的多步骤实验流程，并获得可重复的精确结果。
主要特点
- 集成自动滑动机构： 炉体安装在重型精密导轨系统上，可快速平移加热区。该设计可对样品进行瞬时加热和冷却，这对于控制晶粒生长和淬火亚稳相至关重要。
- 高效射频等离子体生成： 配备 300W、13.56 MHz 射频发生器，系统可产生稳定的等离子体放电。这使得化学反应能够在较低基底温度下进行，保护热敏材料并降低沉积薄膜中的热应力。
- 精密温度管理： 设备采用 300 瓦加热系统，由 30 段可编程数字 PID 控制器控制。这确保了 ±1°C 的精度，并可自动执行复杂的热曲线，包括升温、保温和冷却阶段。
- 卓越的真空完整性： 采用带双 O 形圈密封的不锈钢 304 真空法兰，系统可达到 3 x 10E-3 torr 的高真空状态。配备数字 Pirani 真空计和高品质针阀，可对处理气氛进行精细控制。
- 分体式炉体设计： 炉体采用分体铰链结构，便于样品的装卸、工艺管的快速更换，以及在不使用滑动机构时实现更快的自然冷却。
- 增强的化学计量比控制： 通过调节等离子体功率、气体流量和压力，用户可以精确控制沉积材料的化学组成和薄膜应力，使其成为高度灵活的专用镀膜工具。
- 可靠的安全与合规性： 系统通过 CE 认证，并集成了多种保护功能，例如用于真空泵的油雾消除器，以及可选的氧气监测功能，以防止在敏感沉积循环中发生不必要的氧化。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 半导体介电层 | 用于门极绝缘和钝化的 SiO2、Si3N4 和 SiOxNy 薄膜沉积。 | 在低处理温度下仍具有优异的覆盖性和高介电强度。 |
| 光伏涂层 | 用于太阳能电池效率提升的增透膜和非晶硅（a-Si:H）薄层应用。 | 通过可调光学特性增强光吸收并降低表面复合。 |
| MEMS 制造 | 用于微机电系统的结构层和牺牲层制备。 | 低应力薄膜沉积可防止精细微结构翘曲。 |
| 碳纳米材料 | 利用等离子体辅助合成生长碳纳米管（CNTs）和石墨烯。 | 与热 CVD 相比，可在更低温度下受控生长，适用更广泛的基底选择。 |
| 光学薄膜 | 沉积具有特定折射率的多层光学涂层，用于透镜和传感器。 | 对化学计量比和膜厚度的精确控制，可实现可预测的光学性能。 |
| 防护钝化 | 为敏感电子元件提供涂层，以防潮湿和化学腐蚀。 | 在复杂三维结构和引线区域上实现均匀、无针孔覆盖。 |
技术规格
| 组件 | 参数 | 规格（型号：TU-RT13） |
|---|---|---|
| 炉体单元 | 加热区长度 | 8"（200 mm） |
| 恒温区 | 2.3"（60 mm），在 1000°C 时 ±1°C | |
| 最高工作温度 | 1200°C（少于 60 分钟） | |
| 连续温度 | 1100°C | |
| 管尺寸 | 高纯石英，外径 2" × 内径 1.7" × 长 39.4" | |
| 温度控制 | 30 段可编程 PID | |
| 输入功率 | 208 – 240V AC，1.2kW | |
| 射频发生器 | 输出功率 | 5 - 300W 可调，±1% 稳定性 |
| 射频频率 | 13.56 MHz ± 0.005% | |
| 反射功率 | 最大 200W | |
| 匹配 / 端口 | 自动 / N 型母头（50 Ω） | |
| 噪音 / 冷却 | <50 dB / 风冷 | |
| 真空系统 | 真空泵类型 | 双级旋片式，220 L/min（7.8 CFM） |
| 最大真空度 | 3 x 10E-3 torr | |
| 泵功率 | 208 - 240V，最大 750W | |
| 法兰材质 | 不锈钢 304，带 KF-25/KF-16 接头 | |
| 监测 | 集成数字 Pirani 真空计 | |
| 物理数据 | 整体尺寸 | 1500mm x 600mm x 1200mm（长 x 宽 x 高） |
| 净重 | 350 磅 | |
| 运输重量 | 480 磅 | |
| 合规性 | CE 认证（可按需提供 NRTL/TUV） |
为何选择这款 PECVD 系统
- 无与伦比的热处理灵活性： 自动滑动导轨与等离子体增强沉积的组合，使其相比标准炉体拥有更广泛的实验窗口，同时支持快速热处理和低温化学反应。
- 精密工程制造： 从 13.56 MHz 射频发生器到不锈钢真空组件，每个部件都经过精心挑选，以在长期运行中保持严格的工业公差。
- 全面集成： 该系统作为完整解决方案交付，包括炉体、等离子体发生器、真空泵和监测硬件，从而缩短安装时间并确保组件兼容性。
- 可扩展且可定制： 可选配多通道气体混合站、液体汽化系统和高级软件控制，可根据特定研究预算和技术要求进行定制。
- 经过验证的可靠性： 该设备超越实验室标准，依托全球服务网络和高质量制造承诺，确保您的研发投资得到保护。
立即联系我们的技术销售团队获取报价，或讨论我们如何根据您的特定薄膜沉积需求定制这套 PECVD 系统。
