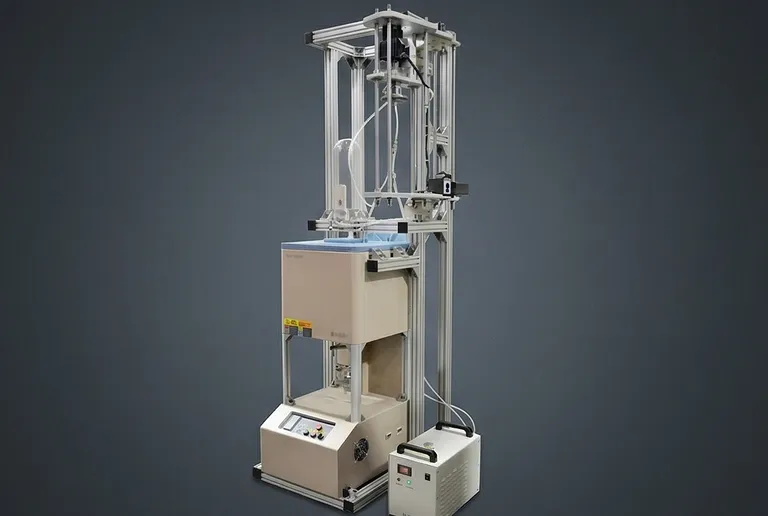

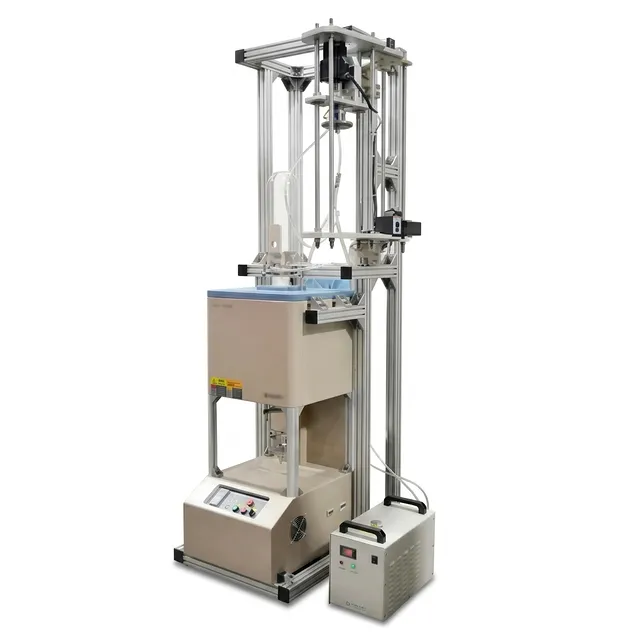

500C真空立式管式炉 84mm外径样品旋转升降系统

产品概述

这款高性能真空立式管式炉代表了热工工程的巅峰之作，专为满足材料科学研发和高端工业热处理的严苛需求而设计。设备采用立式结构，集成先进的坩埚旋转与手动升降机构，为研究人员和工程师提供对烧结均匀性和样品处理的无与伦比的控制。通过分体式设计，该系统简化了内部组件的安装与维护，使其成为专注于高纯材料合成和受控环境下热处理的实验室不可或缺的工具。

该设备主要面向陶瓷、冶金和半导体制造等行业，可灵活应用于从简单退火到复杂化学气相沉积等多种工艺。系统经过精密设计，可在严苛条件下提供稳定、可重复的结果，确保关键实验和生产批次满足严格的质量标准。其坚固结构与热管理系统即使在长时间高温运行中也能保障安全操作，使该设备成为任何高温实验室或中试规模生产设施中可靠的核心装备。

该系统的核心价值在于将高真空能力与高温下的机械样品操作相结合。无论是先进陶瓷烧结还是新型合金开发，集成式旋转系统都能消除样品内部的热梯度，而手动升降机构则便于快速装卸样品。这种兼顾精密性能与操作效率的双重优势，可通过提升产能和材料性能带来显著投资回报，并辅以完善的安全认证与卓越工程品质。

主要特点

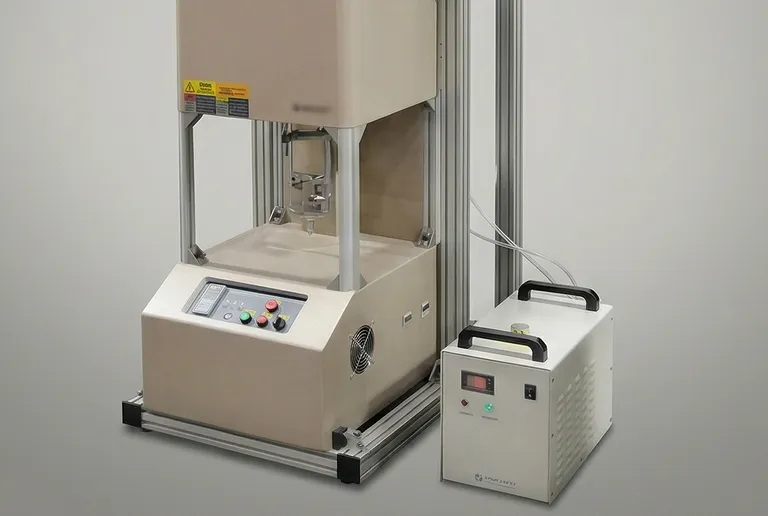

• 集成式样品旋转与升降系统： 管内坩埚由精密直流电机驱动，可在高真空或受控气氛下连续旋转。这确保了样品材料受热均匀，消除了局部热点并改善结构均匀性。打开水冷法兰后，手动升降系统可轻松更换样品，减少实验之间的停机时间。
• 高精度可编程温控： 该炉采用先进的PID控制器，具备30段可编程功能。用户可定义非常精确的升温速率、降温速率和保温时间，这对于管理相变和防止敏感材料热冲击至关重要。内置自整定功能可确保在整个工作范围内温度精度保持在±1°C以内。
• 优化的双层钢壳结构： 为确保操作人员安全和设备结构耐久性，设备采用双层钢结构，并配备高效风冷风扇。即使在峰值温度下长时间运行，该设计也能将外壳温度保持在65°C以下，保护实验室人员和周边设备免受过热辐射影响。
• 高性能碳化硅加热元件： 配备12支高等级SiC加热元件，该系统可达到最高1500°C。此类元件以耐久性强和升温响应快而著称，可提供煅烧、烧结和高温退火所需的强大热功率。
• 先进真空与气氛管理： 系统配有一对80mm水冷不锈钢法兰，集成真空计和高密封阀门。配合机械泵时可达到10^-3 Torr真空度，若搭配可选涡轮分子泵，则可达到10^-5 Torr超高真空，非常适合对污染敏感的工艺。
• 优质莫来石工艺管： 核心配置为高品质84mm外径莫来石管。该材料以优异的耐热冲击性和化学稳定性闻名，提供长达440mm的加热区，可容纳多种坩埚尺寸，同时在极端真空和热负荷下保持结构完整性。
• 完善的水冷架构： 通过与不锈钢法兰连接的循环式冷水机（16 L/m）持续冷却。这可防止真空密封件劣化并保护机械旋转组件，确保在高温循环中长期可靠、无泄漏运行。
• 数字连接与远程管理： 配备RS485通信端口和PC控制软件，用户可管理热处理程序、记录实时数据并绘制热曲线。可选的无线远程控制进一步提升灵活性，可在最远300米外安全监控设备。
• 安全优先保护机制： 先进的安全功能包括过温保护和热电偶断线保护，以及集成报警系统。这些功能支持无人值守运行；一旦超出预设热限制，系统将自动关闭或向操作人员发出警报。

应用领域

技术规格

为何选择TU-C17

• 卓越的热均匀性： 与静态卧式炉不同，TU-C17采用电机驱动旋转系统，确保样品每一部分都处于完全相同的热环境中，这对于材料合成中的相纯度至关重要。
• 坚固的工程设计与安全性： 采用高等级1500°C SiC元件和双层冷却外壳制造，在为实验室人员保持安全操作环境的同时，提供工业级性能。
• 精确的气氛控制： 水冷不锈钢法兰与高效冷水机的组合，可在深真空或高纯惰性气体循环条件下持续运行，且无密封失效风险。
• 简化工作流程： 集成式手动升降系统和可分体管设计可加快样品装载并便于维护，显著提升研究团队的工作效率。
• 认证品质： 所有24V以上电气元件均通过UL/CSA认证，整机通过CE认证，确保符合全球工业和学术机构严格的安全与性能标准。

这套立式炉系统为任何需要高精度热处理和优异样品均匀性的设施带来了显著升级。欢迎立即联系我们获取报价，或讨论专为您的具体研究需求定制的配置方案。
