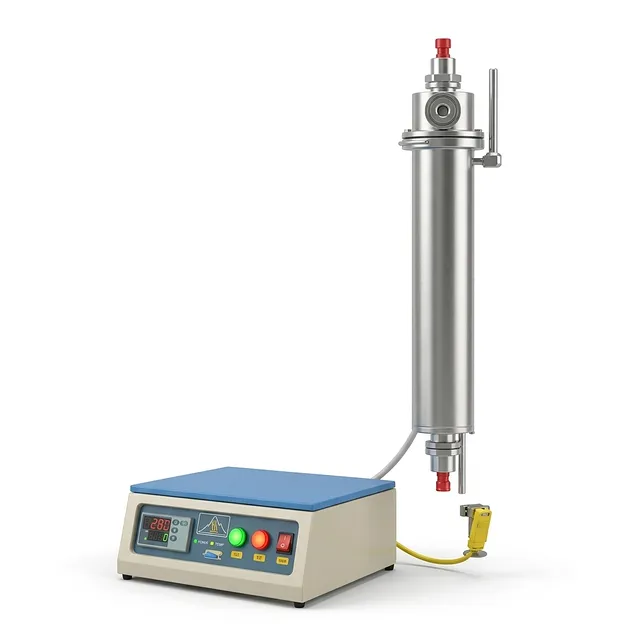

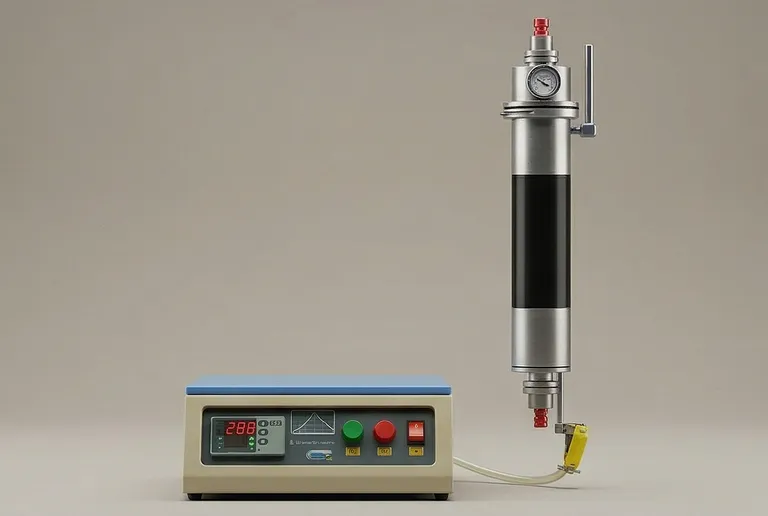

产品概述
该专业热处理系统专为集成到高强度磁场环境中而设计，支持需要同时施加热应力和磁应力的研究。该设备设计用于在至少100mm的磁体孔径内运行，可提供稳定的1100°C环境，用于分析材料在超过10特斯拉磁场下的行为。通过采用先进的非磁性结构和专门的加热架构，该装置确保了在不受电磁力机械干扰的情况下保持精密的实验条件。
该设备的主要应用场景包括先进材料科学、超导研究和自旋电子学研究。它是工业研发中心和大学实验室开发下一代催化剂、磁性薄膜和高性能合金的关键工具。其设计在保持磁场完整性的同时，为敏感样品的相变和结构有序化提供了必要的高温能力。
可靠性和一致性是该系统工程的基石。凭借坚固的水冷SS316奥氏体不锈钢外壳和精密调节的直流电源，该装置在长时间实验中保持了卓越的稳定性。该设备旨在承受高磁场研究的严苛要求，确保研究人员的数据不会因劣质系统固有的热波动或结构振动而受到污染。
主要特点
- 高磁场兼容性：专为在超过10特斯拉的磁场中运行而设计，系统采用非磁性材料和优化几何结构，防止对敏感测量设备造成干扰。
- 洛伦兹力缓解：炉膛采用双螺旋缠绕加热元件，旨在抵消并最小化洛伦兹力，确保加热组件即使在强磁通量下也能保持机械稳定性和长寿命。
- 奥氏体SS316外壳：整个炉体由高等级SS316非磁性奥氏体不锈钢制成，在提供工业用途所需的结构耐用性的同时，对磁场完全透明。
- 精密PID温度控制：配备先进的50段可编程控制器，系统保持±0.1°C的温度精度，允许进行极其精细的热处理方案和可重复的实验周期。
- 集成水冷架构：高效水套将炉体外表面温度保持在25°C或以下，保护外部磁体和敏感的实验室环境免受热辐射和泄漏影响。
- 10 kW稳压直流电源：大容量直流电源系统为加热元件提供稳定、无纹波的能量，这对于在高温处理过程中维持稳定的电磁环境至关重要。
- 惰性气氛优化：利用钼电阻丝加热元件，系统专为高纯度惰性气体环境设计，防止氧化并确保材料处理环境的纯净。
- 双传感器热监测：该装置具有用于内部过程控制的S型热电偶和用于监测处理管表面温度的T型传感器，确保安全并防止石英管失透。
- 气密性工艺腔：一对带有精密压缩接头的SS316真空法兰，确保了真空或高达3 psig加压气体操作的安全、防漏环境。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 超导测试 | 在高磁场下对样品进行热处理，以确定临界电流密度和磁通钉扎特性。 | 在真实超导运行条件下对材料进行精确表征。 |
| 氮掺杂碳合成 | 在1100°C下处理催化剂，以促进结构有序化和石墨化，从而提高导电性。 | 增强Co-N团簇的稳定性及均匀分布，实现卓越的甲醇耐受性。 |
| 自旋电子学研发 | 退火磁性薄膜和多层结构，以优化自旋阀性能和巨磁阻（GMR）效应。 | 在定向磁场存在下精确控制晶体结构取向。 |
| 磁性相变 | 研究合金在同时受到高热和强磁通量作用下的居里点和相变。 | 实时观察高温结构变化过程中的磁性能偏移。 |
| 先进催化剂开发 | 对金属团簇进行高温处理，以优化燃料电池应用中的极限电流值。 | 优化的结构石墨化显著提高了催化效率。 |
| 固态化学 | 通过需要受控惰性气氛和高热稳定性的固相反应合成新型磁性材料。 | 通过气密密封的石英处理管防止样品污染和氧化。 |
技术规格
| 特性 | 规格详情 (型号 TU-C25) |
|---|---|
| 输入电源 | 208 - 240VAC 或 480VAC，三相，50/60Hz |
| 直流电源输出 | 10 kW 直流可编程电源 |
| 稳压范围 | 0 - 24VDC |
| 最高工作温度 | 1100 ℃ (连续) |
| 加热区长度 | 总长 750 mm |
| 恒温区 | 250 mm @ ±5 °C |
| 最大升温速率 | ≤ 10 ℃/min |
| 温度控制器 | Eutothermo-3000 PID，50段可编程 |
| 控制精度 | +/- 0.1 ℃ |
| 通讯接口 | RS-485，用于远程数据记录和控制 |
| 工艺热电偶 | S型 (用于过程控制) |
| 监测热电偶 | T型 (用于管表面温度) |
| 加热元件类型 | 双线圈钼 (Mo) 电阻丝 (仅限惰性气体) |
| 处理管尺寸 | 石英管：外径 Ø30 mm × 内径 Ø25 mm × 长度 1000 mm |
| 炉壳材料 | 水冷SS316非磁性奥氏体不锈钢 |
| 密封法兰 | 带1/4"压缩接头的SS316气密法兰 |
| 最大工作压力 | < 3 psig |
| 磁体孔径兼容性 | 最小 Ø100 mm 孔径 |
| 水冷要求 | 需配备循环冷却器 (外表面 < 25℃) |
| 真空能力 | 高达 50 mtorr (需选配机械泵) |
| 认证 | CE认证 (可应要求提供NRTL) |
为何选择 TU-C25
- 专业的磁场工程：与标准实验室炉不同，该系统专门采用非磁性冶金材料和双螺旋元件设计，可在高场环境中稳定运行，不会发生机械故障或磁场畸变。
- 工业级热稳定性：10kW直流电源与±0.1°C PID控制的结合，确保您的研究得到目前高场应用中可获得的最稳定的热分布支持。
- 增强的安全协议：集成传感器监测表面温度，以保护操作人员和炉体外部昂贵的磁体系统，防止敏感低温恒温器意外过热。
- 卓越的制造质量：该装置采用高等级SS316和钼元件制造，专为严苛的研发周期和工业材料处理中的长期运行一致性而打造。
- 可定制的集成：从真空泵选件到气体管道歧管，系统可根据您对气体敏感或真空依赖研究协议的具体要求进行定制。
立即联系我们，讨论您的具体高磁场研究需求，或索取该高精度热处理解决方案的报价。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
相关产品
1100°C大口径石英管式炉，配24英寸加热区及水冷法兰
这款1100°C大口径石英管式炉配备24英寸加热区和水冷法兰，专为精确的CVD工艺设计。它是材料研究和工业研发的理想选择，具有卓越的热稳定性和强大的热性能。
1100°C管式炉，配备真空法兰及可编程温度控制器，适用于材料科学与工业热处理
这款多功能1100°C管式炉配备可编程PID控制器和高真空法兰，旨在优化您的实验室热处理流程。专为精密材料合成和工业研发设计，提供双向操作灵活性及高度的温度均匀性，满足严苛的应用需求。
1100°C 三温区管式炉，配有 8.5 至 11 英寸外径石英管及真空法兰，适用于大型晶圆加工
精密 1100°C 三温区管式炉，配备超大 8.5 至 11 英寸外径石英管及气密性法兰。专为大规模晶圆加工和先进材料研究而设计，具有卓越的热均匀性和高真空兼容性，适用于工业研发项目及生产。
1100°C 多位置管式炉，适用于实验室材料研究与先进工业热处理
这款多位置管式炉提供 1100°C 精密加热，具备垂直和水平放置的灵活性。专为先进材料研究设计，配备 30 段 PID 控制器和高纯度纤维绝缘材料，确保卓越的热稳定性和可靠的工业实验室性能。
1100°C 氢气气氛管式炉（配 5 英寸熔融石英管及集成安全监控系统）
这款 1100°C 氢气管式炉配备集成式氢气检测系统、5 英寸石英管和自动安全联锁装置，确保操作安全与精度。非常适合对氧化敏感材料进行高纯度热处理及先进催化研究应用。工程设计精良，性能卓越。
1100°C 双温区氢气管式炉（带石英管及集成式氢气泄漏检测系统）
这款高性能双温区氢气管式炉集成霍尼韦尔（Honeywell）气体检测仪，确保在高达 1100°C 的热处理过程中的安全性。专为材料科学研发设计，提供精确的气氛控制，可选配 60mm 或 80mm 直径的石英管。
1100°C 高温石英管式炉，8英寸外径，7.6升容量，具备真空及气氛控制功能
这款1100°C石英管式炉配备8英寸外径和7.6升处理空间，旨在提升您的实验室能力。该系统专为真空及受控气氛环境设计，为先进材料研究和半导体制造提供精密的热处理方案。

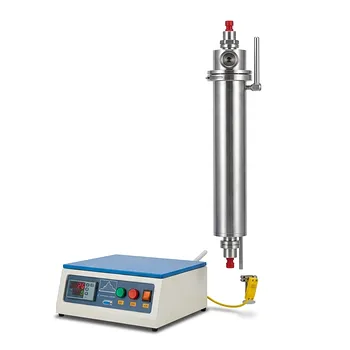

800°C 高磁场兼容管式炉 100mm 内径 190mm 外径 惰性气氛研究系统
高性能 800°C 管式炉，专为高磁场环境（>10T）优化。采用双螺旋绕组元件、SS316 非磁性结构以及 ±0.1°C 精密控制，适用于实验室环境下强磁场中的先进材料研究。
1100°C 分体式立式管式炉，配备80mm石英管及不锈钢真空法兰
这款高性能1100°C分体式立式管式炉配备80mm石英管、不锈钢真空法兰以及精确的30段PID控制系统。专为专业工业实验室的材料研发、快速淬火及气氛控制热处理工艺而设计。
用于1000°C可控气氛实验室材料烧结的紧凑型混合马弗管式炉
这款多功能紧凑型混合炉结合了马弗炉和管式炉的功能，适用于精确的1000°C热处理。其节能设计和小巧尺寸使其成为手套箱集成、真空烧结以及高性能工业和实验室可控气氛材料研究应用的理想选择。
用于直接蒸发沉积和快速热处理的内置磁性样品滑动机构1200℃管式炉
这款专业型1200℃管式炉配备手动磁性样品滑动机构，专门为直接蒸发沉积和快速热处理工艺设计，能够实现精确控温，为要求严苛的材料科学研究与工业应用提供稳定均匀的材料生长条件。

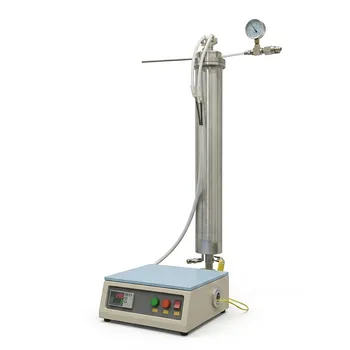

用于材料退火的带三层真空夹套和非磁性 SS316L 结构的高磁场管式炉
