产品概述

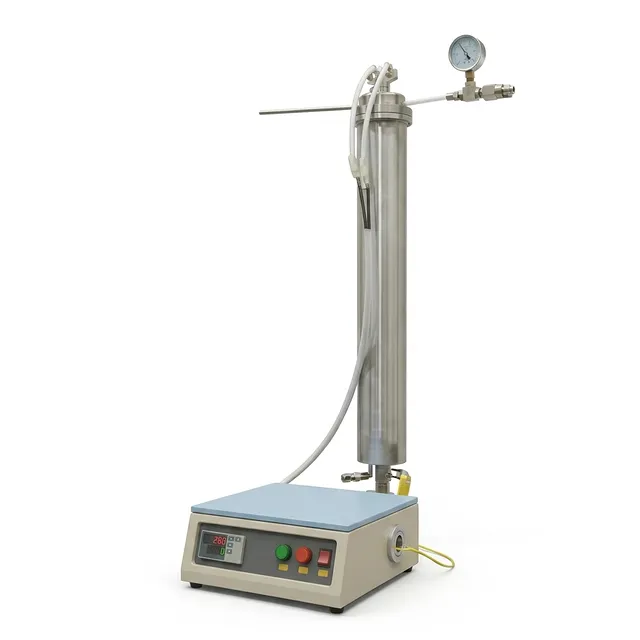

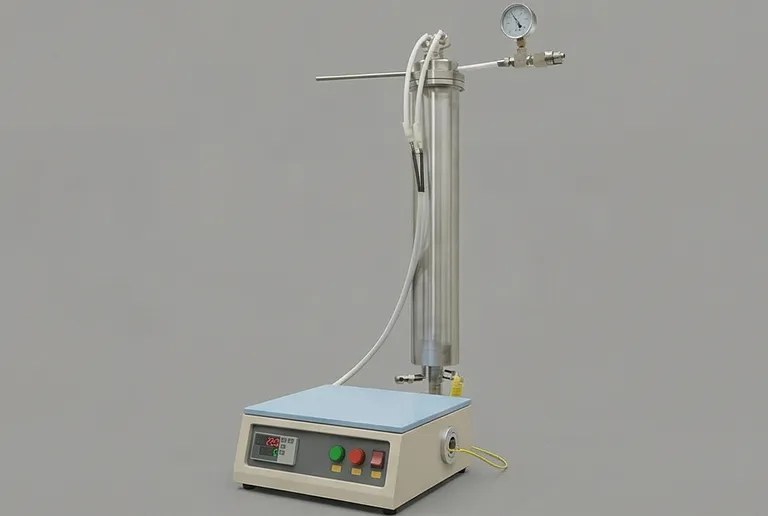

该高精度热处理系统专为高强度磁场环境下的材料退火应用而设计。设备采用磁导率几乎为零的特种建筑材料，确保热处理可以在超导高场磁体内部进行，而不会扭曲磁通量或因磁吸力产生机械应力。对于专注于量子材料、超导性和先进磁学的研究人员来说，该装置是一个关键工具。
该系统具有复杂的三层架构设计，集成了加热元件核心、专用样品腔和真空/气体绝缘冷却夹套。这种配置允许在高温下运行，同时确保炉体外表面保持在安全水平，防止对周围超导磁体组件产生热干扰。对于需要在极端电磁条件下进行精确热控制的实验室和工业研发设施而言，这是一种必不可少的解决方案。
该装置专为长期可靠性和一致性而打造，其结构组件采用高级 SS316L 不锈钢，并配备先进的碳化硅 (SiC) 加热元件。这些选择体现了在严苛的真空和高温循环下对耐用性和性能的承诺。采购团队可以信赖该设备，它能在标准管式炉因磁干扰或热泄漏而失效的敏感实验设置中提供可重复的结果。
主要特点
- 非磁性 SS316L 结构：整个炉体由高级 SS316L 不锈钢制成，因其磁导率可忽略不计而被选用。这使得设备可以直接放置在高场磁体中，而不会导致磁场畸变或产生位移力。
- 三层热管理：系统采用独特的三层管结构。内部 SiC 灯丝提供热源，中间石英层容纳样品，外部气体冷却夹套将外壁温度保持在 30ºC 以下，以保护外部传感器和超导磁体。
- 高效碳化硅加热：中心螺旋式 SiC 灯丝在核心区域提供快速且均匀的加热。选择这种加热技术是因为其在高温下的稳定性以及在真空夹套环境下的有效运行能力。
- 精密 PID 温度控制：先进的自动 PID 控制器具有 30 个可编程段，允许复杂的升温和保温曲线。自动调谐功能和 ±1ºC 的精度确保了精细的材料转变在严格控制的条件下进行。
- 集成安全保护：该装置包括针对热电偶故障和过热的内置保护措施。对于设备完整性和样品安全性至关重要的长时间退火过程，这些功能至关重要。
- 卓越的真空完整性：该设备设计用于与高真空系统连接，配合分子泵使用时可达到 10^-5 Torr 的真空度。真空密封法兰确保了敏感材料处理过程中的无污染环境。
- 主动冷却夹套：专门设计的 90mm 外径外层充当气体冷却热屏障。这种设计防止热量辐射到磁体孔中，这对于保持超导系统的低温稳定性至关重要。
- 灵活的气体处理：系统标配倒钩软管接头，可升级为 KF25 适配器或 Swagelok 接头，以适应高纯度气体输送或更高吞吐量的真空需求。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 超导磁体研究 | 直接在高场磁体孔内对样品进行退火，用于原位性能研究。 | 与超导磁场零磁干扰。 |
| 量子材料合成 | 对表现出量子霍尔效应或拓扑绝缘体特性的材料进行热处理。 | 用于晶体生长和相变的精确升温控制。 |
| 磁性半导体掺杂 | 在受控气氛和高场下处理稀磁半导体。 | 高真空完整性防止样品氧化或污染。 |
| 核磁共振 (NMR) 样品制备 | 为高分辨率核磁共振波谱分析匀化样品。 | 均匀加热区确保整个体积内的样品一致性。 |
| 低温组件测试 | 为拟在超低温环境下使用的组件进行去应力热循环。 | 低外壁温度保护周围的低温硬件。 |
| 薄膜退火 | 在真空或惰性气体下对薄膜进行沉积后热处理。 | 受控流速使石英管受到的热冲击最小化。 |
技术规格
| 参数 | TU-C26 规格 |
|---|---|
| 型号标识 | TU-C26 |
| 炉体结构 | 三层结构：加热元件层、SiC 护套层、样品层和外部气体冷却夹套 |
| 核心加热元件 | 中心螺旋型 SiC 灯丝（25mm 外径 x 20mm 内径 x 400mm 长） |
| 中间护套 | 石英管（30mm 内径 x 36mm 外径 x 622mm 长） |
| 样品层 | 36mm 内径 x 58mm 外径 x 622mm 长，带真空密封法兰 |
| 冷却层 | 58mm 内径 x 90mm 外径 x 622mm 长（设计用于保持外壁 < 30ºC） |
| 电源 | 208 - 240 VAC，单相，2000W |
| 最高温度 | 300 °C（持续时间 < 1 小时） |
| 连续工作温度 | 250 °C |
| 最大升温速率 | 10 °C / 分钟 |
| 加热区长度 | 1000 mm |
| 恒温区 | 700 mm（在 +/- 2 °C 以内） |
| 温度控制器 | PID 自动控制，30 个可编程段，自动调谐功能 |
| 温度精度 | +/- 1 °C |
| 热电偶类型 | K 型 |
| 真空能力 | 50 mtorr（机械泵）；10^-5 torr（分子泵） |
| 法兰配置 | 包括用于中心管的 1" 法兰和专用三层法兰组 |
| 标准接口 | 3/8" 倒钩软管接头（可升级为 KF25 或 Swagelok） |
| 合规性 | CE 认证；所有电气部件均通过 UL/MET/CSA 认证 |
为什么选择 TU-C26
选择这款专业管式炉意味着投资于专门针对高磁场研究利基需求而定制的解决方案。与使用磁性合金或缺乏足够的隔热层以适应受限磁体孔的标准炉不同，该系统从头开始采用 SS316L 和三层夹套构建。这确保了您的研究环境保持稳定，磁体保持低温，并且您的数据不会受到杂散磁场影响的污染。
该装置的工程卓越性体现在其热精度和强大的真空性能上。凭借 700mm 的恒温区和达到高真空水平的能力，它为最敏感的材料退火过程提供了一个高度稳定的平台。UL 认证组件的集成和 CE 合规性强调了我们对实验室设备制造中安全性和国际标准的承诺。
此外，我们提供定制管尺寸和专用接口的能力，使该炉能够以最小的修改集成到现有的实验设置中。我们提供全面的技术支持和文档，以确保无缝安装和操作。如需详细报价或讨论您的特定高场研究需求，请立即联系我们的技术销售团队。
