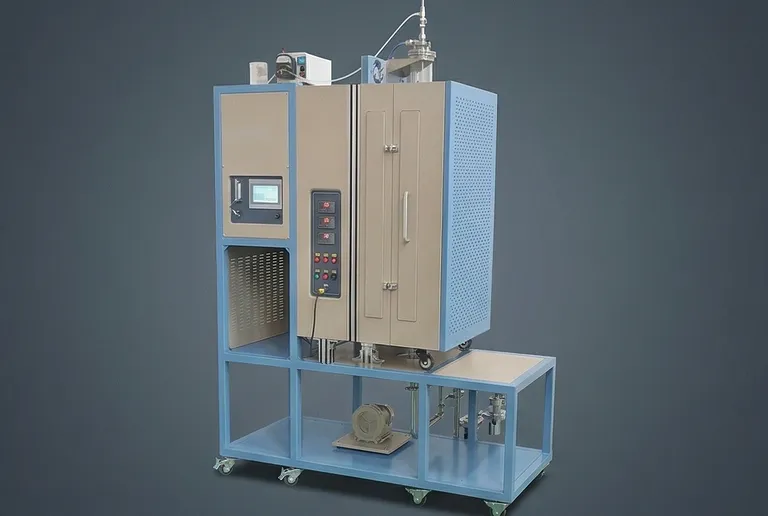

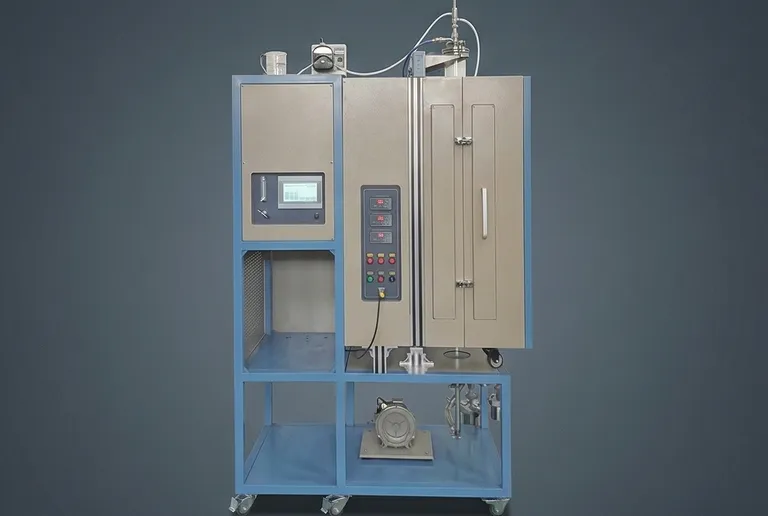

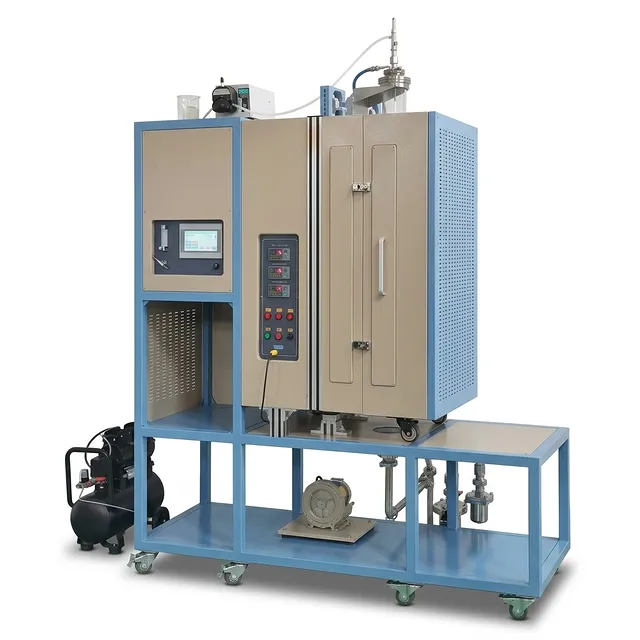

1500°C 三温区立式热解炉，用于纳米颗粒合成与先进氧化物涂层

产品概述

该高温立式处理系统是一个多功能平台，专为合成先进纳米结构氧化物及实施各类纳米材料的复合涂层工艺而设计。通过将热处理与精确流体输送相结合，该设备能够生产出粒径和形貌可控的高纯度粉末。系统设计针对电池材料、催化和先进陶瓷领域的实验室及工业研发中心进行了优化，在这些领域，材料制造的一致性至关重要。

操作架构由三个核心模块组成：精密气体雾化器、高温三温区立式炉以及专用收集装置。材料制造过程遵循严格的三步协议：前驱体雾化、快速热处理（加热/热解）和高效纳米颗粒收集。这种简化的工作流程使研究人员能够以高重复性操控微纳结构，确保实验结果能够以极小的质量偏差扩展至工业生产环境。

该系统专为严苛的工业环境打造，凭借其稳健的结构工程设计提供了卓越的可靠性。立式配置利用重力和受控气流最大化了物料在加热区的停留时间，确保了化学反应和相变的充分完成。对于需要高性能热处理能力以开发下一代纳米结构材料和电极涂层的机构而言，该装置是一项先进的解决方案。

主要特点

• 高精度三温区加热： 立式炉设有三个独立的加热区，总长度为 900mm，可创建定制的热梯度或长均匀加热曲线。这种灵活性对于复杂的工艺反应至关重要，在这些反应中，需要特定的温度步骤来实现所需的相纯度。
• 先进的双流体雾化技术： 系统配备 316 不锈钢双流体喷嘴，利用高速气体将液体前驱体破碎成超细液滴。该模块通过高精度蠕动泵支持可调流量，使研究人员能够极高精度地控制初始液滴尺寸和后续颗粒直径。
• 精密的纳米粉末收集系统： 设备采用双级收集机制，由高效不锈钢旋风收集器和二级 5um 网格过滤器组成。该设置确保了对约 2um 颗粒的捕获，在合成过程中最大化产量的同时最大限度地减少了材料损失。

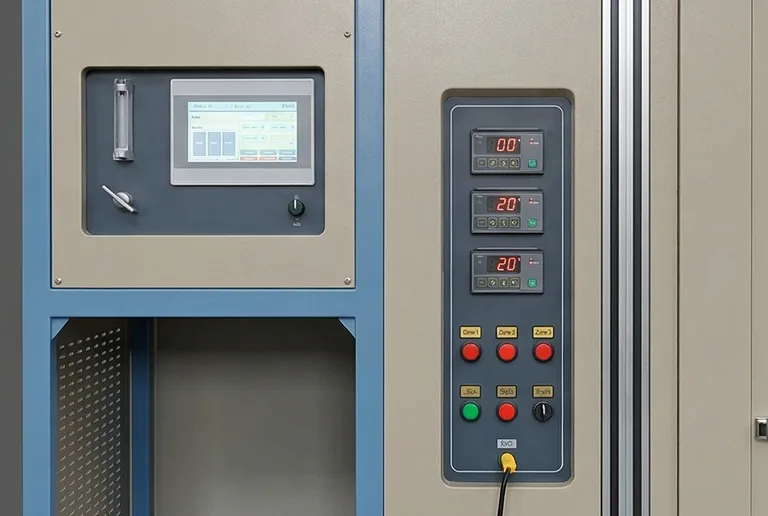

• 智能 PID 温度管理： 先进的 PID 控制器通过 28 个可编程段管理热循环。这允许对加热速率、停留时间和冷却曲线进行细致控制，并辅以超温保护和热电偶故障内置报警功能，以确保安全、无人值守的操作。
• 耐腐蚀流体路径： 所有与前驱体接触的组件均由 316 不锈钢和石英等高级材料制成。雾化喷嘴具有偏心可调法兰（15°），可优化喷雾模式，防止在长时间合成运行期间出现管壁积料。
• 集成蠕动泵输送： 高分辨率蠕动泵提供 0.051 至 51 毫升/分钟的流体输送。通过可调的旋转和回抽速度，系统可防止堵塞，并确保前驱体平稳、无脉冲地进入雾化室。
• 高性能辅助气体控制： 系统包括专用的 1350W 空气压缩机和高流量鼓风机，为雾化和垂直输送提供必要的压力和体积流量。这确保了雾化颗粒与管轴完美对齐进入加热区，防止过早接触管壁。
• 稳健的安全联锁： 为保障操作安全，下法兰配备了在 0.02MPa 时自动激活的安全泄压阀。此功能与用于排气控制的专用不锈钢针阀相结合，保护了操作人员和熔融石英工艺管免受意外超压的影响。

应用领域

技术规格

热工与功率规格

雾化与流体输送

收集与工艺管详情

为何选择本系统

• 专为精密设计： 三温区加热与变流量雾化的结合，实现了对合成环境无与伦比的控制，能够生产满足最严格工业公差要求的材料。
• 模块化与可扩展架构： 雾化、加热和收集的独立模块可以单独监控和调整，提供了一个能够适应各种前驱体化学性质和生产目标的通用平台。
• 卓越的制造质量： 流体路径采用 316 不锈钢，反应区采用优质熔融石英，该炉专为在腐蚀性研发环境中长期耐用而设计。
• 全面的工艺安全性： 集成的泄压阀、电子报警器和工业级法兰确保了在处理高温气体和细粉末时的操作安全。
• 全面的技术支持： 作为高温热处理领域的专家，我们的工程团队为您提供关于系统设置和针对特定材料要求的工艺优化方面的广泛指导。

如需针对此先进纳米颗粒合成解决方案进行详细咨询或获取正式报价，请立即联系我们的技术销售团队。
