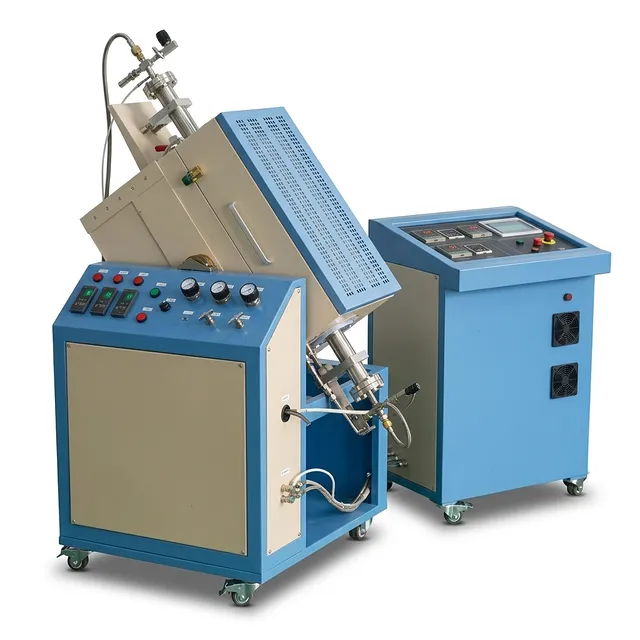

产品概述
这款高性能热处理系统专为需要同时应用高温、高压和机械搅拌的先进材料科学应用而设计。通过将三区加热架构与专业摇摆机构相结合，该设备确保了合金熔炼或在标准大气条件下易挥发的化合物合成过程中的卓越均匀性。这使其成为专注于挥发性材料合成和特殊晶体生长实验室不可或缺的工具。
该系统专为严苛的工业研发环境而设计，在惰性气体和氧气环境下处理材料方面表现出色。设备的核心是一个高强度超级合金处理管，能够在高达 1100ºC 的温度和显著的内部压力下保持结构完整性。这种独特的功能组合使研究人员能够探索传统管式炉无法实现的相图和材料行为，从而在先进冶金和化学工程领域提供显著的竞争优势。
可靠性和一致性是该设备设计的基石。该装置具有可开启的炉体以便于管材取放，并配有独立的控制台以保障操作员安全，能够承受工业热处理的严苛循环。内置的高精度 PID 控制器和坚固的机械驱动系统确保了每个过程的可重复性和可记录性，满足现代材料认证和中试生产所需的严格质量标准。
主要特点
- 镍基超级合金管：处理室由 GH747 超级合金制成，因其在高温下具有优异的抗蠕变性和抗氧化稳定性而被特别选用，允许在高压条件下安全运行。
- 精密三区加热：炉子包含三个独立控制的加热区，能够创建精确的热梯度或 280 毫米的恒温区，精度为 ±1°C。
- 自动摇摆机构：集成的 150W 直流齿轮电机可实现 -30º 至 +90º 的摇摆角度，确保熔体的机械混合，防止复杂合金系统中的沉淀或偏析。
- 高压能力：该系统专为极端环境设计，支持在较低温度下高达 40 bar 的内部气体压力，即使在 1100ºC 的峰值极限下仍可保持 8 bar 的运行压力。
- 先进的热调节：系统采用 FA-YD518P-AG 数字控制器，提供 30 段编程功能，并具备自动调谐功能，可实现精确的升温、恒温和冷却循环。

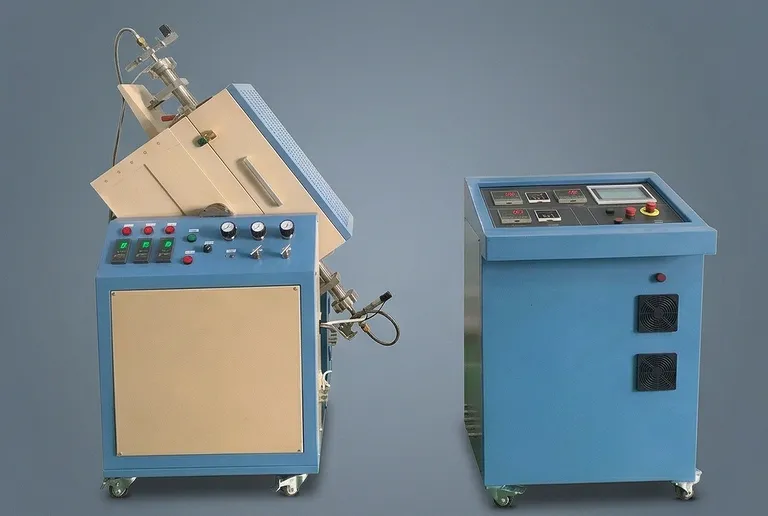

- 分离式安全控制单元：为了增强操作员保护，所有压力、温度和摇摆参数均通过远程触摸屏面板进行管理，将用户与高温区隔离。
- 双法兰集成：包含带铜 O 型圈的高压 CF 法兰和恒压 KF 适配器，为不同的密封要求和气体处理配置提供了灵活性。
- 集成气体过滤：核心漏斗过滤器和外部冷阱可捕获可冷凝蒸汽，防止其离开处理区，从而保护排气系统并保持高纯度水平。
- 稳固的机械稳定性：摇摆台支撑炉体重量的同时，保持平稳且可调的频率范围（每分钟 0.1 到 1 次），确保处理的一致性。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 挥发性合金熔炼 | 处理含有高蒸气压元素的合金。 | 防止合金元素损失，实现精确的成分控制。 |
| 氮掺杂碳研发 | 氮掺杂碳材料的高压石墨化。 | 增强催化位点的导电性和稳定性。 |
| 化合物合成 | 高压高温下的固气反应。 | 加速反应动力学，提高复杂合成的产率。 |
| 材料表征 | 在热和压力同时作用下对材料进行压力测试。 | 模拟极端工业环境以验证耐久性。 |
| 晶体生长 | 在持续摇摆搅拌下对熔体进行受控冷却。 | 促进均匀的晶体结构并降低缺陷密度。 |
| 水热模拟 | 模拟高压地质或工业化学过程。 | 允许在同一装置中进行大气和加压实验的灵活性。 |
| 催化剂优化 | 催化剂的热处理以提高甲醇耐受性。 | 产生更稳定且分布均匀的活性簇位点。 |
技术规格
| 特性 | 参数 | TU-X20 规格 |
|---|---|---|
| 型号标识 | 项目编号 | TU-X20 |
| 加热架构 | 配置 | 可开启式炉体，带 3 个独立加热区 |
| 加热区长度 | 单区 / 总长 | 每区 150 毫米 / 总长 450 毫米 |
| 恒温区 | 精度范围 | 280 毫米 (±1°C) |
| 最高温度 | 峰值运行极限 | 1100°C (< 1 小时) |
| 连续温度 | 标准工作极限 | 1000°C |
| 升温速率 | 最大升温 | 10°C / 分钟 |
| 处理管 | 材质与尺寸 | 镍基超级合金 GH747；外径 60 x 内径 52 x 长 1000 毫米 |
| 压力耐受性 | 压力与温度关系 | 40 bar (@800°C), 25 bar (@900°C), 12 bar (@1000°C), 8 bar (@1100°C) |
| 摇摆参数 | 角度 / 频率 | -30º 至 +90º / 0.1 至 1 次/分钟可调 |
| 驱动系统 | 电机功率 / 速度 | 150W 直流齿轮电机 / 10 - 70 RPM 显示 |
| 温度控制 | 控制器型号 | 三个 FA-YD518P-AG PID 控制器 (含 RS485) |
| 电源 | 电压 / 功耗 | AC 208-240V, 50/60Hz; 4.2 KW |
| 气体兼容性 | 介质 | 惰性气体或氧气 (不可使用易燃气体/氢气) |
| 法兰类型 | 密封方式 | 带铜 O 型圈的 CF 法兰 (高压) |
| 过滤 | 组件 | 核心漏斗过滤器和外部冷阱 |
| 合规性 | 标准 | CE 认证；可按需提供 NRTL (UL61010/CSA) |
为什么选择 TU-X20
- 卓越的压力-温度性能：该系统采用优质 GH747 超级合金制造，安全地弥合了大气加热与高压化学合成之间的差距，支持标准石英或陶瓷管无法实现的实验。
- 过程均匀性：精密设计的摇摆机构是研究人员防止熔体沉降或确保整个处理周期内气固相互作用均匀的关键优势。
- 增强的过程安全性：远程控制架构和模块化设计将高压和高温风险与操作员隔离开来，确保了多用户设施的实验室环境安全。
- 多功能气体管理：该系统配备双法兰选项和先进的过滤功能，可轻松处理腐蚀性或可冷凝气体，保护设备及周围实验室环境。
- 工业级可靠性：从高扭矩齿轮电机到精密 PID 温度控制器，每个组件的选择都旨在满足严苛研发周期中的长期运行一致性。
我们的 1100°C 摇摆式管式炉专为满足现代材料科学的复杂要求而设计，是对您实验室研究能力的优质投资。立即联系 THERMUNITS 获取详细的技术咨询或针对您特定合成需求的定制报价。
