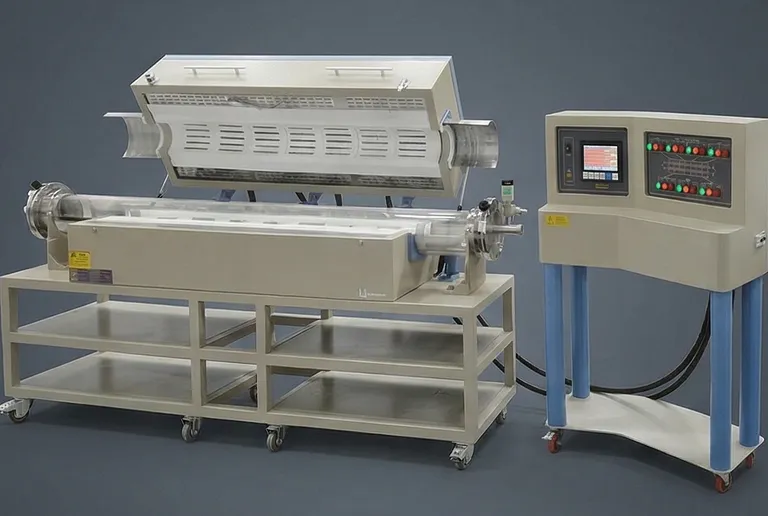

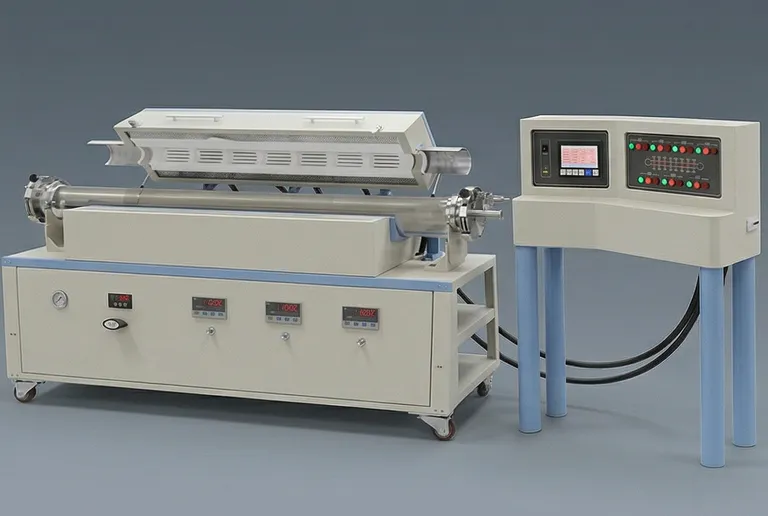

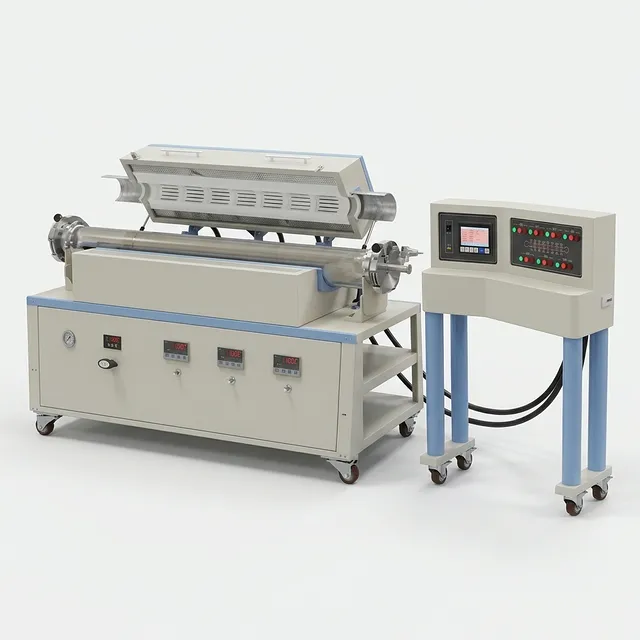

1100°C 八温区高压高温合金管式炉（集成高压气体控制系统）

产品概述

该高压热处理系统代表了先进材料科学中多温区温度控制和大气压力管理的巅峰水平。该设备旨在促进高压条件下复杂材料的合成，是从事铁基超导材料及下一代氧化物陶瓷研究的科研人员的必备工具。通过将八温区加热架构与精密压力调节套件相结合，该系统能够创建精确的热梯度或超长恒温区，这对于现代研发所需的晶体生长和相变过程至关重要。

该设备的核心是其镍基高温合金加工管，旨在极端压力和温度组合下保持结构完整性。该系统专门针对工业实验室、航空航天研究设施以及专注于超导、催化剂开发和结构材料优化的大学院系。它为开展既需要高热能又需要加压气体环境（氧气或惰性气体）的实验提供了一个稳健、可靠的平台，确保研究人员即使在挑战材料合成极限时也能获得可重复的结果。

该炉体专为高占空比和长期运行可靠性而设计，强调安全性和精确性。高质量纤维隔热材料和反射涂层的集成确保了最大的能源效率，而重型移动工作台为炉体及其专用气体控制硬件提供了一个自包含的环境。该装置在实验室规模的占地面积内提供了工业级的性能，使采购团队和首席研究员对其处理严苛热循环且不降低性能或精度的能力充满信心。

主要特点

• 八温区独立热控制：加热腔分为八个独立的 150mm 温区，每个温区由单独的 PID 控制器管理。这在创建特定热曲线方面提供了无与伦比的灵活性，包括一个 900mm 的超大恒温区（均匀度 ±5°C），或在 1200mm 的总加热长度上实现定制的温度梯度。
• 镍基高温合金管：加工管由高性能 GH747 高温合金（等同于 Waspaloy）制成，在高达 1100°C 的温度下具有出色的抗拉强度和抗蠕变性。这种材料选择对于高压安全至关重要，因为它在超压条件下表现为延性变形而非脆性断裂。
• 集成高压控制站：内置气体管理系统，安装在重型安全框架内，可实现压力调节自动化。它包括双压力传感器，用于实时监测进气压力和管内压力，确保从环境压力到最大工作压力转换过程中的环境稳定性。
• 先进的高压质量流量控制：设备在出气口配备了专业质量流量控制器，能够在高达 10 MPa 的工作压力下管理高达 500 SCCM 的流量。这允许在敏感的热处理循环中精确控制气体交换速率和大气成分。

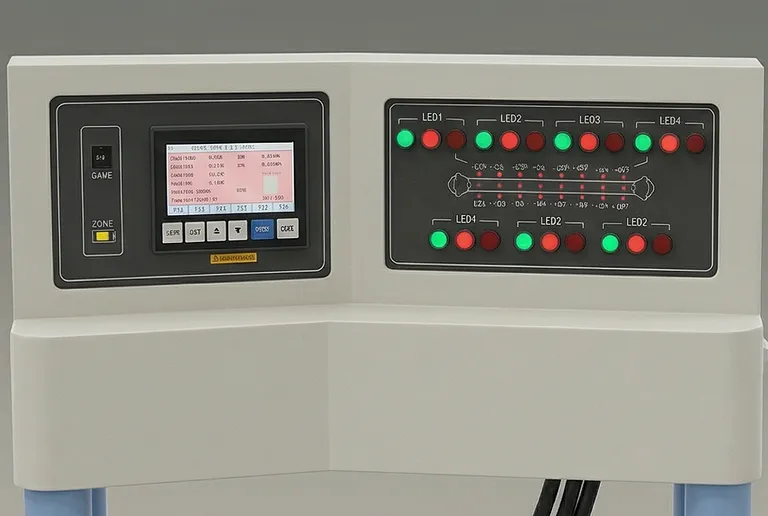

• 触摸屏界面与编程：中央触摸屏控制站可访问所有八个加热通道。每个通道支持多达 30 个可编程段，允许以高精度（±1°C 精度）自动执行复杂的升温、保温和降温方案。
• 安全第一工程：系统配备了压力释放阀，当超过设定值时会自动排气。此外，分体式炉体设计在加热腔和外壳之间结合了空气冷却层，以保持安全的实验室表面温度。
• 真空兼容法兰系统：两个带有铜 O 型圈的 CF 型法兰确保了能够承受高压并维持高真空水平的密封性。法兰包括 1/4" NPT 接头，可无缝集成到现有的供气或监测基础设施中。
• 稳健的热电偶阵列：八个独立的 Omega 3mm 外径 K 型热电偶放置在各温区内，通过高温额定连接器连接。该阵列确保内部控制系统始终拥有热环境的高分辨率图谱。

应用领域

技术规格

为什么选择 TU-52

• 卓越的热均匀性：八温区架构设计使该系统能够实现比标准管式炉更长、更稳定的恒温区，可容纳更大的批次或更长的单晶生长过程。
• 安全工程设计：通过使用 GH747 高温合金作为压力容器，该系统优先考虑操作员安全。材料的延展性确保即使在超压条件下，管体也会在失效前发生蠕变变形，与传统的脆性材料相比，提供了关键的安全窗口。
• 精确的气氛控制：高压质量流量控制器和集成传感器的加入，实现了科学级的气体输送精度。这种控制水平对于氮掺杂碳的结构有序化等复杂反应至关重要，因为大气稳定性直接影响材料的导电性。
• 工业级制造质量：从高质量纤维隔热材料和反射涂层到重型移动工作台，每个组件的选择都旨在满足严苛的工业和研发环境下的耐用性需求。这确保了在数千小时运行中的性能一致性。
• 全面的支持与定制：THERMUNITS 提供全面的技术支持，包括一年有限保修和终身支持。我们的工程团队随时准备协助针对特定气体需求进行定制配置，或提供 NRTL 或 CSA 等高级认证。

对于寻求可靠、高压热处理解决方案的采购团队和首席研究员，该炉体提供了世界级材料研究所需的技术精度和安全功能。立即联系我们的工程小组获取详细报价，或讨论您的具体定制加工需求。
