产品概述
这款高性能立式热系统专为材料科学与工业研发领域的先进催化研究设计。设备将三温区加热结构与高效气体预热单元集成，为复杂气固反应提供了优化的反应环境。该设备可实现精准的温度梯度与稳定的流化状态，这对现代催化剂的开发与评估至关重要，是专注于可持续能源、碳捕获与合成燃料生产实验室的核心设备。
该系统主要针对甲烷重整与费托合成开发，同时具备固定床与流化床两种反应器构型所需的通用性。对于需要优化制氢工艺或合成高价值碳氢化合物的行业而言，该设备是不可或缺的。无论是用于合成气优化还是大规模催化剂筛选，该系统均可提供模拟工业工艺条件的可控气氛与压力环境，同时保持实验室级仪器的精度。

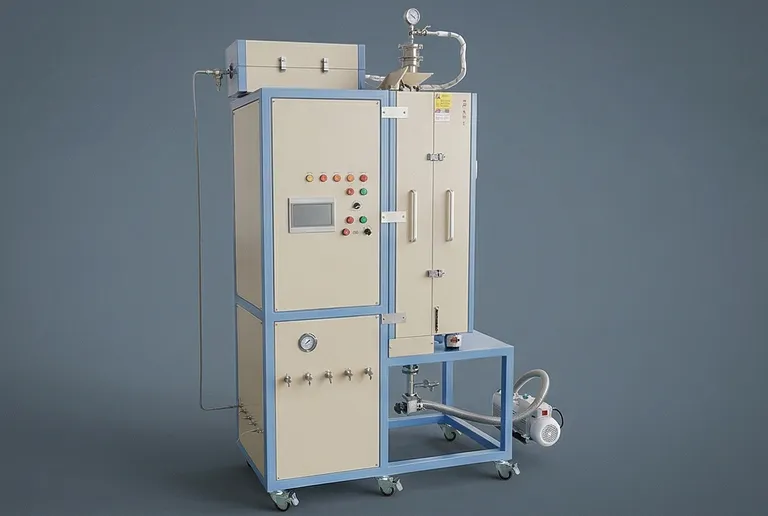

该系统以可靠性与持续稳定性能为设计目标，采用坚固的立式对开炉门结构与先进安全防护方案。其工艺结构可保证在严苛的高温高压循环条件下持续稳定运行。设备采用工业级部件制造，可支持研究人员开展无人值守的长周期实验，确保关键数据采集不会因硬件故障或温度波动受到干扰。
核心特点
- 三温区独立控温：系统总加热长度900mm，分为三个300mm温区，每个温区均配备独立数字控制器，可精准实现分段催化反应所需的等温曲线或特定温度梯度。
- 集成气体预热单元：为防止热冲击、保证反应稳定性，设备配备独立2.4KW预热炉，工艺气体进入主反应腔前，可通过316L不锈钢螺旋加热管升温至700℃。
- 灵活兼容双反应管：系统标配高纯度石英管与镍基高温合金管两种，研究人员可根据需求选择——光学透明石英管满足可视化监测需求，高强度合金管适用于高压应用场景。
- 先进流化结构设计：专用烧结滤片、布气板等内部部件按强制对流设计，确保催化剂悬浮在中心加热区，实现与反应气体的充分接触。
- 高压承载能力：使用镍基高温合金管时，设备可安全承受最高2.5MPa压力，同时内置压力变送器与自动安全泄压阀，参数超出安全运行范围时自动触发保护。

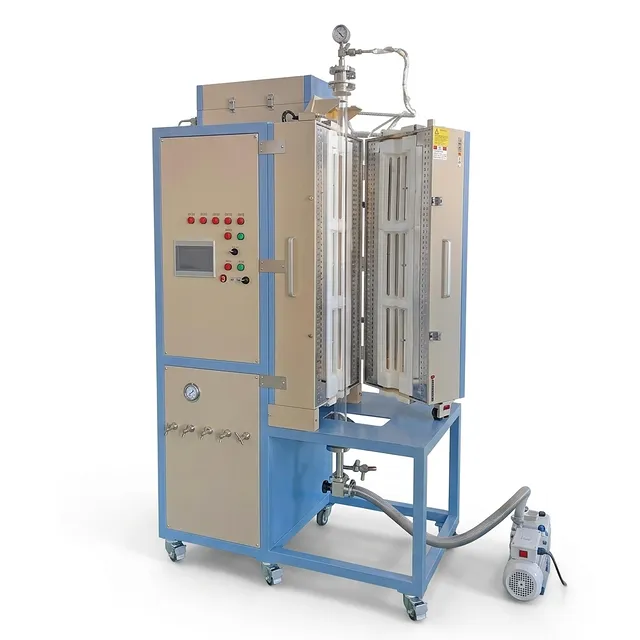

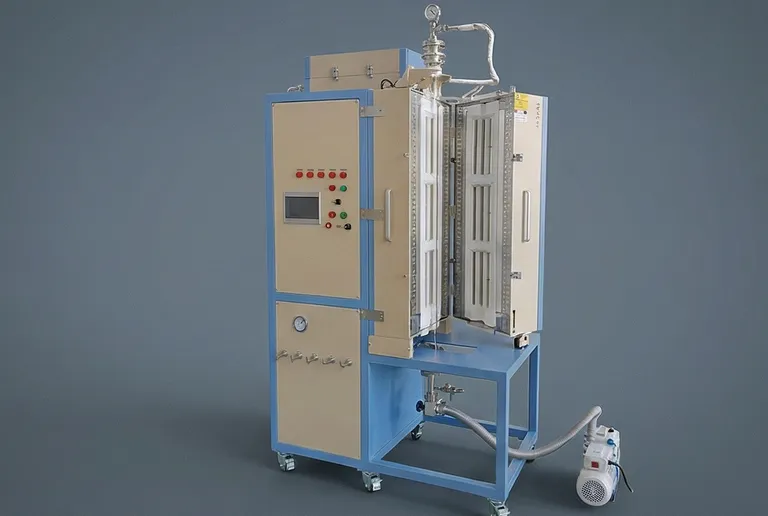

- 立式对开门结构：炉体采用立式对开设计，可快速安全安装反应管与内部反应器组件，缩短实验之间的停机时间。
- 精准PID自动控制：控制系统支持50段可编程程序，可实现复杂的升温、保温、降温循环，控温精度达±1℃，保证不同研究批次间的高重复性。
- 安全优先防护系统：集成过热保护与热电偶断偶检测，构成故障安全环境，超温报警功能支持设备在无需操作人员持续值守的情况下安全连续运行。
应用领域
| 应用场景 | 说明 | 核心优势 |
|---|---|---|
| 甲烷水蒸气重整 | 在活性催化剂作用下，将甲烷与水蒸气热转化为氢气和合成气。 | 转化效率高，合成气比例控制精准。 |
| 费托合成 | 利用流化床催化剂将合成气转化为液态烃或石蜡。 | 产品等级与碳链长度分布可优化。 |
| 催化剂表征 | 测试流化条件下催化剂颗粒的机械稳定性与化学活性。 | 可真实模拟工业反应器动力学与磨耗环境。 |
| 碳纳米管合成 | 采用固定床构型，通过甲烷分解制备碳纳米管。 | 可原位收集高纯度纳米管，转化率>90%。 |
| 合成气生产 | 研究用于可再生能源存储的二氧化碳重整与干重整工艺。 | 在腐蚀性气体环境与高温条件下性能稳定可靠。 |
| 烃类提质 | 对重质油馏分或生物质气在催化剂床层进行气相处理。 | 可精准控制停留时间与温度依赖反应路径。 |
| 流化床研究 | 针对悬浮介质中的气固相互作用与传热系数开展基础研究。 | 整个催化床体积内温度分布均匀。 |
技术参数
主加热炉系统
| 参数 | TU-C15规格 |
|---|---|
| 型号标识 | TU-C15 |
| 输入电压 | 308V 交流，50/60Hz，三相 |
| 总功率 | 10 KW |
| 最高工作温度 | 1200 °C（＜30分钟） |
| 连续工作温度 | 1100 °C |
| 升温速率 | 推荐 ≤ 10 ℃/分钟 |
| 加热区配置 | 3个独立温区（300 mm + 300 mm + 300 mm） |
| 总加热长度 | 900 mm |
| 炉体结构 | 立式对开炉门设计 |
气体预热单元
| 参数 | 规格 |
|---|---|
| 功率 | 2.4 KW |
| 电压 | 208-240V 交流，50Hz |
| 最高温度 | 700°C |
| 加热管材质 | 316L不锈钢（螺旋形） |
| 加热管尺寸 | Ø 25 x 700 mm |
| 最高预热压力 | ≤ 2.5 MPa（700℃条件下） |
反应管与反应环境
| 管材质 | 尺寸（外径×内径×长度） | 内部硬件 | 压力等级 |
|---|---|---|---|
| 石英管 | Ø 60 x Ø 52 x 1400 mm | 强制对流设计烧结滤片 | < 0.02 MPa（低压安全限值） |
| 镍基高温合金 | Ø 60 x Ø 50 x 1400 mm | 50目布气板 | ≤ 2.5 MPa（800℃条件下）；≤ 2 MPa（900℃条件下）；≤ 1 MPa（1100℃条件下） |
控制与合规性
| 特性 | 详情 |
|---|---|
| 控制器类型 | 三台带自整定功能的PID数字温度控制器 |
| 控温精度 | ±1 ℃（可选欧陆3000控制器，精度达±0.1℃） |
| 程序容量 | 每个控制器支持50段程序，可实现复杂热曲线 |
| 数据记录 | 可选配基于Labview的MTS01软件，支持笔记本电脑集成 |
| 认证 | CE认证（可按需提供NRTL或CSA认证） |
| 真空接口 | 底部法兰配KF25接口 |
为什么选择我们
- 优异温度均匀性：三温区加热结构允许用户消除冷点，或刻意设置温度阶段，保证工艺气体在甲烷重整过程中始终处于高产率转化所需的准确温度。
- 极强运行灵活性：同时配备石英与高温合金反应器，系统可适配您的研究需求——从低压可视化验证到1200℃极端高温下的高压催化测试均可满足。
- 集成安全与传感：与标准管式炉不同，该反应器预装压力变送器、机械压力表与安全泄压阀，为加压气固实验提供交钥匙解决方案。
- 催化领域精准设计：专用布气板与烧结滤片设计可防止颗粒流失，同时最大化气体与催化剂接触，完美复刻工业规模反应器的流化动力学特性。
- 模块化可定制设计：分体式控制单元与对开炉门设计保证系统易于维护、升级，可轻松集成到现有实验室供气系统中。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
相关产品

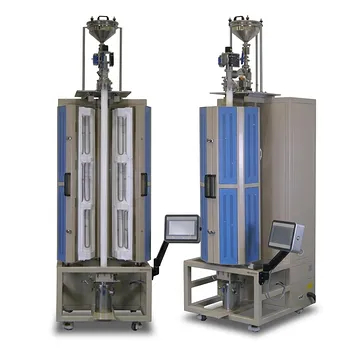

用于先进材料合成和工业热处理的高温立式三温区粉末球化炉
采用这款高性能立式三温区球化炉优化粉末形貌。该设备专为1700°C工况设计，配备振动送料器和水冷罐，可在严苛的工业环境中确保磁性材料和前沿研究所需的一致烧结与收集效果。
用于材料研究和工业热处理的1700℃高温三温区管式炉（配备外径50mm/60mm/80mm氧化铝管）
这款1700℃高性能三温区管式炉配备精密氧化铝管与独立加热控温系统，专为先进材料研发设计，在化学气相沉积和复杂气氛控制工业热处理工艺中，可实现出色的温度均匀性与稳定性。
用于先进材料科学烧结与化学气相沉积应用的高温三温区管式炉
这款精密三温区管式炉可优化热处理工艺，最高温度达1700℃，配备独立PID控制，实现优异的温度均匀性，是先进研究、工业研发实验室或大规模生产设施中CVD真空退火与材料烧结的理想选择
1700°C 高温三温区管式炉（配氧化铝管及水冷法兰）
这款先进的高温三温区管式炉提供精确的 1700°C 热处理及气氛控制。该系统是半导体研究、先进冶金和陶瓷烧结的理想选择，通过独立的 PID 温度控制器提供卓越的温度均匀性。
1100°C 三温区管式炉，配有 8.5 至 11 英寸外径石英管及真空法兰，适用于大型晶圆加工
精密 1100°C 三温区管式炉，配备超大 8.5 至 11 英寸外径石英管及气密性法兰。专为大规模晶圆加工和先进材料研究而设计，具有卓越的热均匀性和高真空兼容性，适用于工业研发项目及生产。
高温三温区开启式管式炉 1200℃ 最高温度 35.4 英寸加热长度 8 英寸内径炉管
这款高性能三温区开启式管式炉配备 35.4 英寸加热区和 8 英寸直径炉管，适用于先进的热处理工艺。通过独立的温区管理，可在真空或气体环境下实现 1200℃ 的峰值温度，并提供卓越的温度均匀性。
三温区加热分体式立式管式炉 1700 高温真空气氛热处理系统
面向工业研发和材料科学应用的先进 1700°C 三温区加热分体式立式管式炉。该高精度系统具备独立温控、高真空能力以及高效节能隔热，可实现稳定的高温处理和快速样品淬冷结果。
大型立式三温区管式炉，配备8英寸或11英寸石英管及高真空法兰，最高温度1200°C
我们设计的高容量立式三温区炉提供独立的热控制，并兼容大型11英寸石英管，可在严苛的实验室环境中，为关键的工业退火、烧结研究和先进材料科学开发提供卓越的均匀性和增强的真空完整性。
24英寸加热长度三温区管式炉（带铰链式法兰石英管系统）
这款专业的三温区管式炉具有24英寸的加热长度和铰链式法兰，便于高效装载样品。针对1200°C工艺进行了优化，可为先进的工业材料研究提供精确的温度均匀性和真空兼容性。
三温区快速加热炉 1500°C 实验室高精度热处理系统
这款精密设计的三温区快速加热炉可为材料科学研发提供 1500°C 的高温性能。系统采用先进的硅碳棒和计算机连接功能，确保了工业实验室热处理的均匀性及长期的运行稳定性。
三温区分体式管式炉，36英寸加热长度，高温1200C，带真空法兰的材料研究炉
为1200C高温处理精密设计的三温区分体式管式炉。采用先进PID控制，适用于材料科学研发中的气氛和真空应用，提供卓越的热均匀性以及在工业实验室和研究机构环境中的可靠性能。
带真空法兰三温区氧化铝管式炉 高温1700℃热梯度CVD系统
这款先进的三温区氧化铝管式炉可提供1700℃峰值温度与精准真空控制。专为材料科学研发设计，可实现复杂热梯度与CVD工艺，兼具出色的可靠性、稳定性与高纯度气氛控制能力，满足严苛实验室应用需求。
1200°C 最高温三温区管式炉，最大外径6英寸（含管及法兰）
这款1200°C三温区管式炉配备6英寸外径处理能力及先进触摸屏控制系统，旨在优化热处理工艺。该高精度系统可确保温度分布均匀，适用于先进材料研究、半导体退火及工业热处理应用。
1600°C 高温三区加热底部装料箱式炉，配备快速热处理腔体，72L 容量
这款高精度 1600°C 三区底部装料炉配备 72L 腔体和电动装料系统，旨在提升热处理效率。该系统专为材料科学研发设计，提供卓越的温度均匀性、快速冷却功能以及先进的 PLC 控制，能够满足严苛的工业应用需求。
用于CVD和材料烧结的三温区高温真空管式炉
这款高性能三温区管式炉提供独立的温区控制，可实现精确的热梯度。专为CVD和真空退火设计，具有卓越的温度均匀性、先进的PID编程功能以及坚固的真空密封性能，适用于工业研发。
高温1500°C三温区开启式管式炉（配80mm刚玉管及真空法兰）
这款精心设计的1500°C三温区开启式管式炉配备80mm刚玉管和精密PID控制系统。它非常适合需要卓越温度均匀性和高真空稳定性的先进材料研究、CVD工艺及工业热处理。
带石英观察窗的高温台式马弗炉，用于热成像和材料分析
这款 1700°C 高温台式马弗炉配有集成石英观察窗，可实现精确的热处理。该系统提供卓越的温度均匀性、先进的 PID 控制和坚固的 MoSi2 加热元件，适用于关键材料研究和工业热处理。
1200°C 三温区可开启式管式炉，带18英寸加热长度和真空法兰
使用这款1200°C三温区可开启式管式炉优化热处理工艺。其具备18英寸加热长度和精确的PID控制，为全球实验室设施中的先进材料研究、退火、烧结和专业工业研发应用提供卓越的温度均匀性。

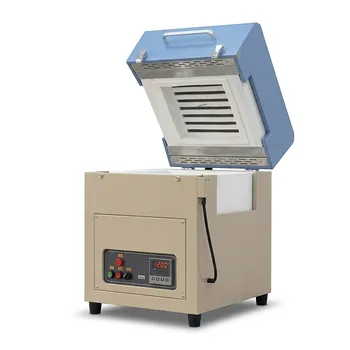

1200°C 最高温三面加热顶部装料炉，配备 12 x 12 x 8 英寸腔体，适用于固体氧化物燃料电池测试及高温研发
