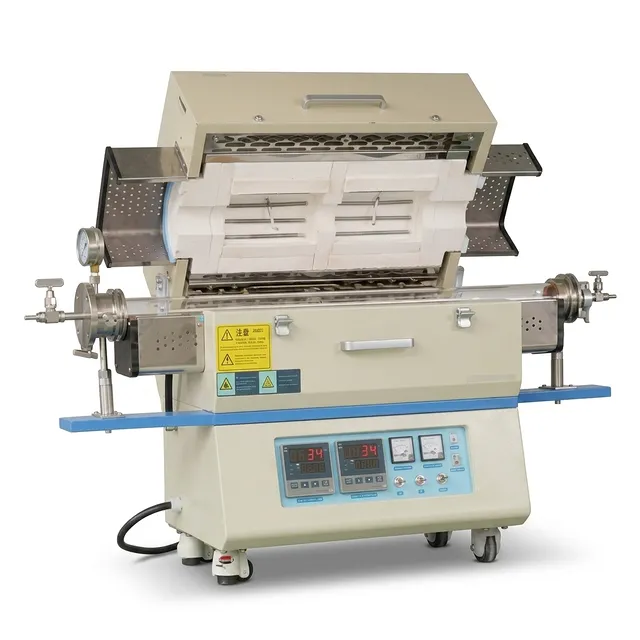

双温区开启式管式淬火炉（高真空气氛控制与快速冷却）

产品概述

这款高性能热处理系统旨在满足现代材料科学和工业研究的严苛要求。通过结合开启式铰链设计与双温区温度控制，该设备为研究人员和工程师提供了一个多功能的平台，适用于高温气氛烧结、淬火和化学气相沉积（CVD）。其核心价值在于能够在保持极高温度均匀性的同时，提供快速冷却和即时取放管材的灵活性。该装置专为需要精确热梯度或快速热转换以实现材料最终性能的复杂热处理工艺而设计。

该系统针对科研院所、航空航天实验室和半导体制造领域，在可靠性和一致性至关重要的环境中表现出色。无论是进行真空退火还是气氛还原，该炉都能在严苛条件下确保稳定的性能。集成优质组件（包括日本制造的隔热材料和欧洲电源控制器）保证了较长的使用寿命和可重复的实验结果。该设备代表了实验室能力的重大投资，架起了小规模实验结果与工业化生产要求之间的桥梁。

对该装置的信心建立在稳健的工程设计和安全第一的设计理念之上。炉体采用双层外壳设计以保持较低的表面温度，并配备了一系列自动保护系统，为高达1200°C的高温操作提供了安全环境。其双温区配置允许在处理管的不同部分进行独立的温度设置，从而能够创建晶体生长和多级化学反应所必需的特定热梯度。对于寻求精度、速度和操作安全平衡的实验室而言，该系统是理想的选择。

主要特点

• 双温区独立控温：系统具有两个独立的加热区，可设置为不同的温度，从而创建精确的热梯度或更宽的均匀加热长度，这对复杂的CVD和淬火工艺至关重要。
• 先进的Shimaden FP93控制器：从日本进口，这款高精度40段数字控制器支持多种程序模式（4x10、2x20或1x40），并利用6组独立的PID参数，确保在低温、中温和高温范围内实现无与伦比的精度。
• 高性能Kanthal A1加热元件：配备原装Kanthal电阻丝，该炉提供稳定的加热性能和卓越的耐用性，即使在反复的高温循环后也能保持稳定的温度场。

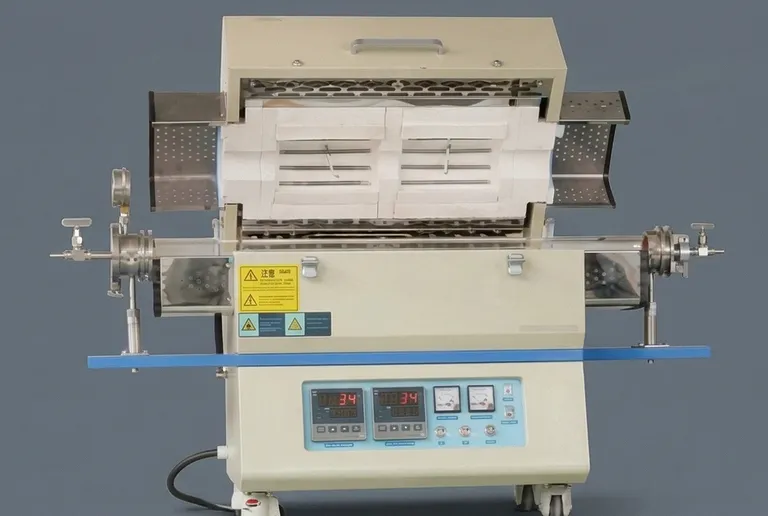

• 精密设计的开启式炉膛：多晶氧化铝纤维炉膛分为两半，允许在操作过程中或操作后打开炉体，以便进行快速淬火、即时冷却或方便地拆卸和更换工艺管。
• 卓越的真空和气氛密封：采用带有集成气体接头、阀门和压力表的不锈钢双环密封法兰，系统可达到10⁻³ Pa的真空度，非常适合对氧气敏感的热处理工艺。
• 稳健的安全和保护系统：设备配备了过行程限位开关，在盖子打开时切断电源，同时具备超温和过流保护功能，若热电偶发生故障，系统会自动关闭。
• 日本进口多晶氧化铝纤维隔热层：从日本进口的炉膛材料具有高反射率和优异的抗热胀冷缩性能，确保了能源效率和均匀的内部温度环境。
• 集成数据通信与软件：RS485通信接口允许通过PC进行完全远程控制，使操作员能够实时监控PV/SV参数、保存加热曲线并归档数据，以满足质量控制和审计需求。
• 可靠的电源管理组件：采用德国制造的Semikron可控硅和Chint电源控制器，系统利用移相触发技术，为加热元件提供平稳、精确的功率输出。
• 液压支撑系统：炉盖配备液压升降器，确保打开和关闭沉重的开启式炉顶时平稳、安全，且操作员无需费力。

应用领域

技术规格

标准组件与配件

• 管式炉主机：1台 (TU-GS01)
• 不锈钢真空法兰：1套（含气体接头和阀门）
• 工艺管：1根（TU-GS01系列配备高纯石英管）
• 隔热堵头：2对（氧化铝陶瓷）
• 支撑工具：1个不锈钢钩；5个氧化铝坩埚
• 安全防护：1副耐热手套
• 仪表：2个K型热电偶；2个备用保险丝
• 控制套件：RS485计算机接口、Shimaden软件及详细说明书

为何选择 TU-GS01

• 久经考验的长期可靠性：通过集成Kanthal加热元件和Shimaden控制器等世界级组件，该炉专为承受多年连续工业和实验室使用而打造，性能不会退化。
• 卓越的热精度：双温区控制结合6组PID逻辑，确保您的材料在所需的精确热条件下进行处理，消除了批次间的差异。
• 增强的操作安全性：多层保护措施——包括用于开启式铰链盖的物理限位开关和先进的电子保护装置——保护了操作员和管内珍贵的样品。
• 灵活的系统架构：无论您需要高真空度、特定的气体流量还是定制的管径，TU-GS01平台都具有极高的适应性，以满足特定的研究方案和工业工作流程。
• 优质材料制造：从日本进口的氧化铝纤维隔热层到重型不锈钢法兰，每一种材料的选择都基于其抗热冲击和保持结构完整性的能力。

投资于一套结合了精密工程与工业级耐用性的热处理解决方案，确保您的研发结果始终一致且可靠。立即联系THERMUNITS获取详细的技术咨询或针对您特定实验室要求的定制报价。
