产品概述

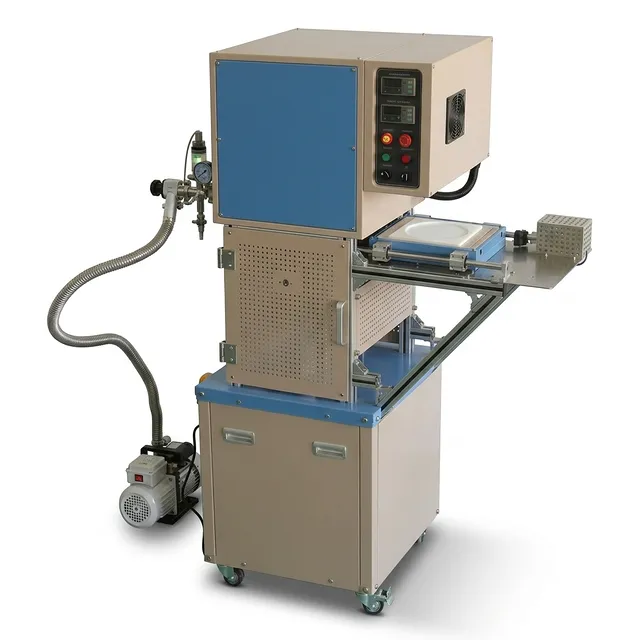

这款高性能底装式热处理系统代表了专攻材料科学的实验室和工业研发设施在工程领域的巅峰之作。通过采用垂直定向和电机驱动的样品台，该设备为装载精密或重型样品提供了无与伦比的便捷性。该设备的核心价值在于其能够在提供快速温度转换的同时，保持高真空完整性或受控气氛条件，这对于必须严格控制相变的先进冶金和陶瓷研究至关重要。
该系统设计用途广泛，主要用于航空航天、半导体和先进制造领域，用于真空钎焊、退火和高温合成等工艺。设备设计用于处理严苛的工作周期，使研究人员确信在数千小时的操作中结果将保持一致性和可重复性。其坚固的结构结合了高纯度石英技术和精密机械升降组件，为最苛刻的技术要求提供了可靠的热环境。
该设备以安全和效率为设计理念，采用风冷双层钢制外壳，确保即使在最高温度循环期间，外壳表面温度也保持在安全触摸范围内。高纯度氧化铝纤维隔热层和用于样品升降机的高扭矩电机的集成，确保了每个循环都平稳、精确且热效率高。无论是进行基本的热处理还是复杂的多级真空烧结，该系统都能提供现代工业标准所需的精度和可靠性。
主要特点

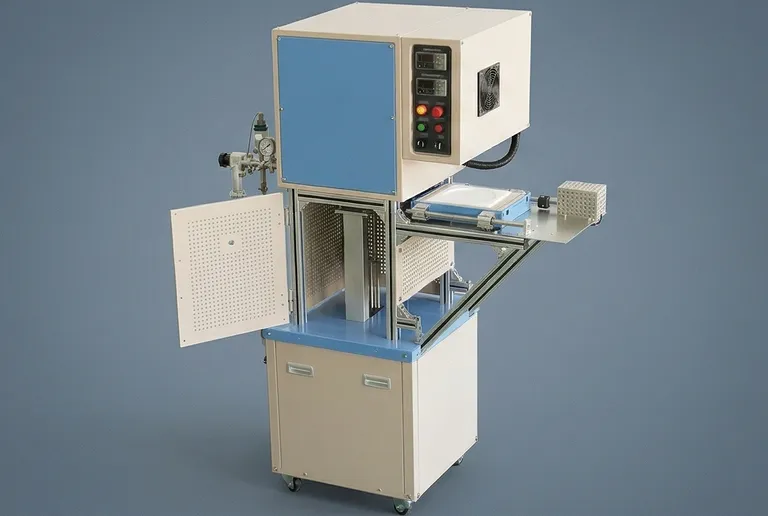

- 电机驱动底装式样品台： 自动化升降系统可实现样品的无缝放入和取出，最大限度地减少热冲击和对精密基材物理损伤的风险，同时确保在热中心位置的可重复定位。
- 快速气体淬火系统： 配备内置惰性气体吹扫系统和四个专用气体输送管，该设备可在加热后直接快速冷却样品，从而实现对微观结构发展和材料硬度的精确控制。
- 双区温度监控： 配备两个独立的30段可编程PID控制器；一个管理加热元件，第二个监控实际样品台温度，为热分布分析提供全面数据。
- 电动辐射屏蔽： 一旦样品台下降，电动滑动门可有效阻挡来自加热腔的热辐射，保护操作员和周围设备，同时保持腔体内部热量。
- 先进的真空管理： 该系统集成了水冷SS304真空法兰、高质量O型圈密封件、用于高灵敏度压力监测的皮拉尼计以及双级旋片泵，以实现快速稳定的真空度。
- 高纯度石英腔体： 可更换的8.5英寸内径石英腔体为高纯度处理提供了一个清洁、无反应的环境，可在高真空和受控气流条件下运行。
- 全面的热安全设计： 采用双层钢制外壳和集成风冷设计，炉体外壳表面温度保持在60°C以下，提高了实验室安全性并减轻了设施HVAC系统的负荷。
- 精密PID控制逻辑： 内部控制器具有自动调谐功能、过热保护和热电偶断路检测功能，确保热循环保持在设定点±1°C范围内，以实现卓越的工艺一致性。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 真空钎焊 | 在无污染环境中连接高性能合金部件或异种金属。 | 防止氧化，确保高强度、清洁的接头，无需助焊剂。 |
| 先进陶瓷烧结 | 在受控气氛或真空下对技术陶瓷进行高温致密化。 | 通过精确的升温控制实现高密度和均匀的晶粒结构。 |
| 薄膜退火 | 对半导体或光学基板进行沉积后热处理以改善晶体结构。 | 最大限度地减少污染，同时提供特定相变所需的快速冷却。 |
| 冶金研究 | 测试新合金成分和热处理周期，包括快速淬火。 | 允许在实验室规模精确再现工业淬火工艺。 |
| 牙科修复体 | 牙科氧化锆和高强度修复材料的烧结和上釉。 | 卓越的热均匀性确保颜色和机械性能的一致性。 |
| 工业研发 | 高纯度粉末或部件的一般材料合成和小批量生产。 | 灵活的气氛控制允许使用氩气、氮气和其他惰性气体。 |
技术规格
| 参数 | TU-DZ13 规格详情 |
|---|---|
| 型号 | TU-DZ13 |
| 电源 | 208 - 240 VAC，单相，50/60 Hz |
| 最大功耗 | 3600 W（需要20 A插座） |
| 最高工作温度 | 1200°C（惰性气体）/ 1000°C（连续真空） |
| 最大升温速率 | 20°C / 分钟 |
| 温度精度 | ± 1°C |
| 加热元件 | Fe-Cr-Al掺杂钼加热元件 |
| 热电偶类型 | 双K型热电偶 |
| 温度控制器 | 两个30段可编程PID控制器，带RS485端口 |
| 石英腔体尺寸 | 9" 外径 x 8.5" 内径 x 13.4" 高 (230 x 218 x 340 mm) |
| 有效加热区 | 8.5" 内径 x 8.5" 深度 (218 x 216 mm; 8.6 升) |
| 真空系统 | 双级旋片泵，带KF25端口和角阀 |
| 真空测量 | 皮拉尼计 (10-4 torr) 和机械真空计 |
| 冷却系统 | 内置气体吹扫淬火系统 + 16L/min 水冷机 |
| 气氛控制 | 5L/min 流量计，带 1/4" 气体入口/出口 |
| 安全认证 | CE认证（可根据要求提供NRTL / CSA认证） |
| 外壳结构 | 双层钢板，带风冷风扇 |
| 升降机构 | 电机驱动平台，带电动滑动辐射门 |
选择我们的理由
投资于这款底装式真空系统，可确保您的实验室配备一款专为现代材料科学严苛要求而设计的工具。大直径石英腔体与电机驱动升降机的独特组合，使得处理标准管式炉无法容纳的庞大或复杂几何形状的样品成为可能。通过集成高容量真空泵和主动气体淬火系统，该设备提供了通常仅在更大规模的工业级炉中才能找到的工艺控制水平。
专用水冷机和双温度控制器（其中一个专门用于样品监控）的配备，体现了对工程卓越性的承诺，优先考虑数据准确性和设备寿命。该系统不仅仅是一个炉子，更是一个完整的热处理工作站，旨在为高风险研发环境提供多年的稳定服务。我们的技术团队随时准备协助定制，以满足您特定的气氛或真空要求。
今天就联系我们，获取针对您专业实验室需求的技术咨询和正式报价。
获取报价
我们的专业团队将在一个工作日内回复您。请随时与我们联系！
