产品概述
这款先进的热处理系统专为在严格定义的超洁净环境中对小规模样品进行高真空热处理而设计。通过采用冷壁设计，该设备确保即使在内部热区达到最高热阈值时，外壳仍能保持在安全的操作温度。对于消除碳污染和保持材料完整性至关重要的专业研发应用，这种配置至关重要。该系统为实验冶金、陶瓷键合和电子元件制造提供了一个稳健的平台。
该设备的主要应用场景涉及材料科学研究，特别是在对真空度和温度均匀性有严格要求的行业。从航空航天部件到半导体基板加工，该系统旨在处理对大气气体反应敏感的特殊合金和先进陶瓷。该装置为烧结、退火和钎焊等工艺提供了一个受控、可重复的环境，既适用于学术实验室，也适用于工业中试生产线。
工业级的可靠性是该热处理装置的基石。系统采用优质材料制造，包括304不锈钢腔体和钼加热元件，在严苛的连续工作周期下保持高性能指标。高精度电子控制系统和水冷保护装置的集成确保了长期的运行一致性。采购团队可以确信该装置能够多年提供稳定的结果，最大限度地减少停机时间并最大化关键研究项目的产量。
主要特点

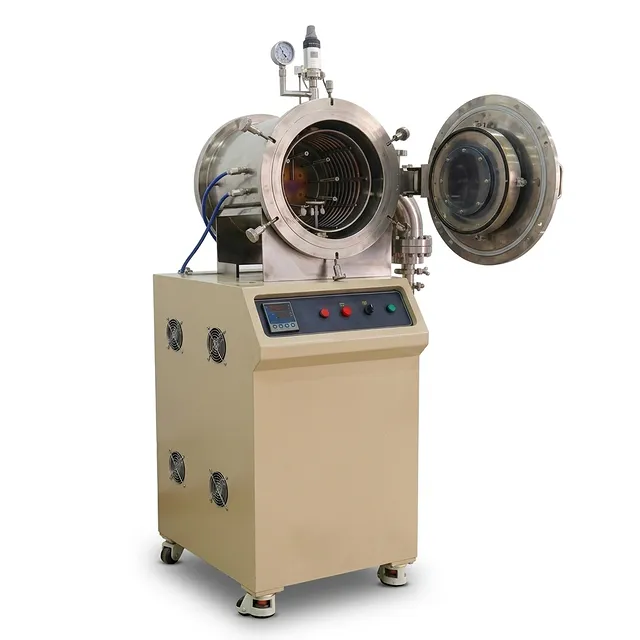

- 冷壁不锈钢结构：真空腔体由电抛光304不锈钢制成，并集成水冷通道，确保外表面保持凉爽，防止腔体密封件发生热变形。
- 全金属隔热层：系统采用6层金属反射屏而非碳基隔热材料，消除了碳污染风险，非常适合加工高纯度材料和氧敏感合金。
- 高性能钼加热：该装置采用高耐用性钼加热线圈，提供快速热响应，且能承受反复的高温循环而不会产生结构退化或放气现象。
- 卓越的真空完整性：设计使用大容量涡轮分子泵系统，可实现低于1e-6 torr的极限真空度，确保关键热处理过程处于超纯环境中。
- 先进的PID温度调节：配备Eurotherm EPC 3000系列控制器，系统提供28个可编程段和PID自动控制回路，实现卓越的温度精度和稳定性。
- 精确的气氛兼容性：系统完全兼容氩气、氮气和氢气，并配有VCR波纹管密封针阀，可在不同的热循环中实现精确的大气控制。
- 增强的安全性和监控：水冷电馈通和装载锁定门等功能提供了操作安全性，而热阴极和对流规的集成则允许实时真空监控。
- 支持数字通信：标准的RS485和MODBUS RTU接口支持远程数据记录，并可与外部实验室管理系统通信，实现工业4.0集成。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 航空航天烧结 | 高强度、氧化敏感型镍基和钛合金的热处理。 | 通过维持低于1e-6 torr的环境防止脆化。 |
| 半导体研发 | 在无碳、高纯度气氛中对晶圆和基板材料进行退火。 | 消除碳氢化合物污染，提升器件性能。 |
| 真空钎焊 | 工业传感器异种金属或陶瓷与金属组件的连接。 | 清洁的表面确保无需助焊剂即可实现高完整性的接头。 |
| 核材料测试 | 陶瓷燃料和结构包壳材料的高温稳定性测试。 | ±1°C的精确控制可模拟反应堆条件。 |
| 医疗植入物生产 | 生物相容性钛和钴铬骨科组件的热处理。 | 确保人体植入物所需的化学纯度和结构一致性。 |
| 陶瓷共烧 | 用于电子和结构应用的工业陶瓷高温烧制。 | 受控气氛允许对粘合剂烧除和致密化进行管理。 |
技术规格
| 组件 | 参数 | TU-QF16 规格 |
|---|---|---|
| 电气 | 工作功率 | 208-240VAC, 三相, 50/60Hz; 12kW |
| 腔体结构 | 材质 | 电抛光水冷304不锈钢 |
| 腔体尺寸 | 内径 | Ø320 mm x 304 mm |
| 隔热层 | 屏蔽类型 | 6层全金属热反射屏 |
| 加热区 | 加热元件 | 钼 (Mo) 线圈 |
| 样品容量 | 有效加热面积 | Ø150 mm x 172 mm |
| 样品容量 | 最大样品尺寸 | Ø100 mm x 120 mm |
| 热性能 | 最高工作温度 | 1400°C |
| 热性能 | 温度均匀性 | 样品区内 ±8°C |
| 热性能 | 最大升温速率 | <10°C/分钟 |
| 真空系统 | 极限真空度 | <1e-6 torr (通过300L/s涡轮泵) |
| 真空系统 | 最大工作压力 | <1.5 bar |
| 真空接口 | 端口 | DN100CF (真空), DN40KF (离子规), DN16KF (对流规) |
| 气体管理 | 进/出气阀 | 两个1/4"波纹管密封针阀 (VCR) |
| 温度控制 | 控制器型号 | Eurotherm EPC 3000系列，带RS485/MODBUS |
| 温度控制 | 精度 | ±1°C |
| 热电偶 | 传感器类型 | K型 |
| 可选冷水机 | 冷却能力 | 26,826 Btu/h (3.5kW电源) |
| 可选冷水机 | 泵流量 | 最大75L/min |
| 可选泵 A | 涡轮分子泵 | 260L/s Pfeiffer真空涡轮泵 |
| 可选泵 B | 前级泵 | 240L/min旋片泵或200L/min干式涡旋泵 |
| 合规性 | 认证 | CE认证 (可应要求提供NRTL/CSA) |
为何选择1400°C高温冷壁高真空腔体炉
- 无与伦比的纯度标准：全金属设计（钼和不锈钢）消除了石墨基系统相关的放气和污染风险，使其成为材料科学研发的首选。
- 卓越的热管理：水冷冷壁设计保护了真空密封件和周围实验室环境的完整性，确保高温操作不会损害安全性或设备寿命。
- 可重复性的精确控制：通过利用世界领先的Eurotherm控制系统，研究人员可以实现高度可重复的热曲线，这对于验证新材料工艺和实验数据至关重要。
- 稳健的工程结构：从电抛光304不锈钢腔体到DN100CF金属密封法兰，每个组件的选择都基于其在严苛高真空环境下的表现能力。
- 可扩展且可定制：该系统提供多种可选的真空泵和冷水机，允许根据特定的预算和性能要求量身定制解决方案。
我们的技术销售团队随时准备为您提供关于如何将此先进真空系统集成到您当前研究工作流中的详细咨询。立即联系我们进行技术评估并获取全面报价。
