产品概述

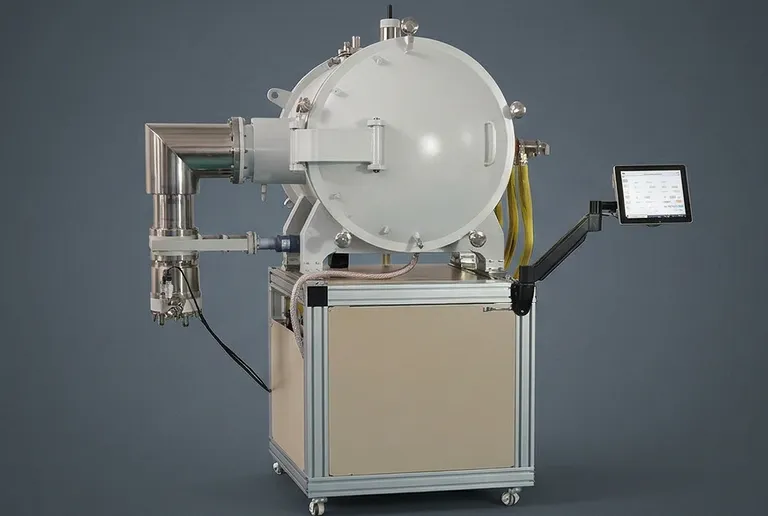

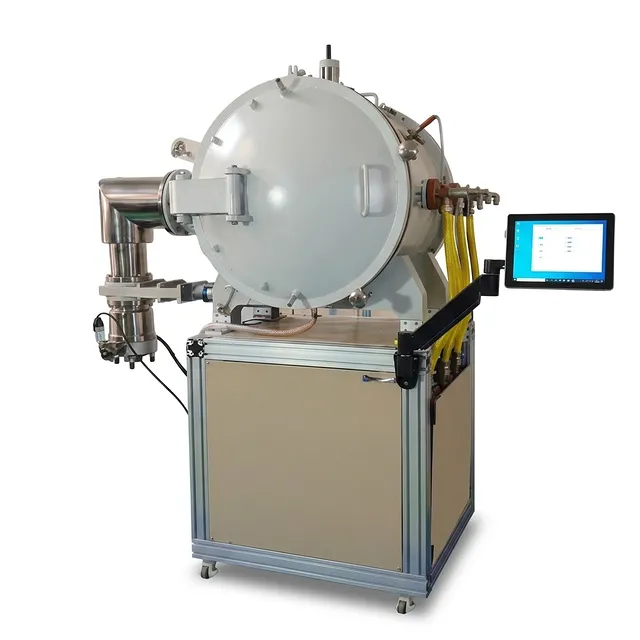

该高性能热处理系统专为满足现代材料科学研究和工业生产的严苛要求而设计。通过采用冷壁设计，设备确保外部表面保持在安全的工作温度，同时内部腔体可达到极高的热处理条件。这种设计理念不仅增强了实验室的安全性，还为高真空操作提供了必要的结构完整性。该系统特别适用于对气氛纯度有严格要求的工艺，其全金属加热环境消除了陶瓷内衬炉中常见的耐火材料污染风险。
该设备的主要应用包括活性金属烧结、高温退火以及先进合金的均匀化处理。它已成为航空航天、半导体和能源领域研发实验室的基石，在这些领域，对热历史的精确控制对于开发下一代材料至关重要。前开式设计为12升加热区提供了符合人体工程学的操作空间，便于样品的装载和维护。无论是用于中试生产还是基础学术研究，该系统都能提供复杂热循环所需的稳定性和可重复性。
可靠性是该设备结构的核心。它采用双层水冷不锈钢真空腔体，即使在最高工作温度下也能保持卓越的真空完整性。高等级耐火金属加热元件和多层隔热屏的集成，确保了设备能够承受连续的高温工作周期而不发生性能退化。专业人员可以信赖该设备进行关键路径工艺，在这些场景中，停机是不可接受的，而精度是成功的先决条件。
主要特点
- 全金属热区：采用钨或钼加热带代替陶瓷绝缘材料，该系统提供了一个无碳或氧污染的高纯度环境，这对活性金属加工至关重要。
- 精密冷壁结构：真空腔体由304不锈钢制造，配有高效水冷夹套，确保外部触感凉爽，同时在1600°C下保持稳固的真空密封。
- 先进的热屏蔽：由高级耐火合金制成的多层热反射系统取代了传统的纤维绝缘材料，减少了气体解吸，并实现了更快的真空恢复时间。
- 精密的温度管理：配备Eurotherm 3000系列可编程控制器，系统提供±1°C精度的PID控制，并具备超温保护功能，确保安全、无人值守的操作。
- 高真空能力：ISO100-K真空接口和专业密封技术使系统在室温下可达到低于1e-5 torr的真空度，便于进行对氧敏感的冶金工艺。
- 集成冷却解决方案：标配专用工业冷水机，为腔体和电极提供恒定的流量，防止在长时间高温运行期间过热。
- 以用户为中心的界面：高分辨率触摸屏控制面板允许操作员轻松配置、监控并实时记录复杂的温度曲线和真空数据。
- 可扩展的气体处理：系统包含双浮子流量计组件和精密气体入口，并具备工程灵活性，可根据要求改装以适应氢气等特殊气氛。
应用领域
| 应用 | 描述 | 主要优势 |
|---|---|---|
| 高熵硅化物 | 在1600°C下进行硅化物合金的相变和均匀化。 | 确保形成单相四方结构。 |
| 航空航天高温合金 | 在高真空下对关键发动机和涡轮部件进行退火。 | 防止氧化脆化和表面氧化。 |
| 难熔金属烧结 | 将钨、钼或钽粉末固结成致密零件。 | 高纯度金属区防止杂质扩散。 |
| 半导体研发 | 碳化硅及其他宽禁带材料的热处理。 | 12L加热区内精确的温度均匀性。 |
| 陶瓷基复合材料 | 技术陶瓷结构的高温渗透和结合。 | 用于受控除气的稳定真空环境。 |
| 医疗植入物制造 | 钛或钴铬骨科部件的烧结。 | 通过超洁净加热环境保持生物相容性。 |
技术规格
| 参数类别 | TU-QF15 规格详情 |
|---|---|
| 型号标识 | TU-QF15 |
| 电源 | 480VAC, 60 Hz, 三相 或 380VAC, 50 Hz, 三相 |
| 最大功率 | 60 KW |
| 最高温度 | 1600°C |
| 加热区尺寸 | 200 mm (宽) x 200 mm (高) x 300 mm (深) |
| 有效容积 | 12 升 |
| 真空腔体 | 304 不锈钢，水冷夹套 |
| 真空接口 | ISO100-K |
| 极限真空度 | 室温下 < 1e-5 Torr |
| 加热元件 | 钨或钼加热带 |
| 隔热材料 | 多层耐火合金反射屏 |
| 温度控制器 | Eurotherm 3000 系列（可编程） |
| 温度精度 | ± 1 °C |
| 温度均匀性 | < ± 8 °C |
| 最大升温速率 | 20°C / 分钟 |
| 热电偶类型 | B型 |
| 冷水机规格 | 已包含；流量 116 L/min；45L 不锈钢水箱 |
| 数据接口 | 用于PC远程控制的RS-485接口 |
| 标准合规性 | CE认证 (可应要求提供NRTL/CSA认证) |
| 气体管理 | 两个浮子流量计；带阀门的1/4英寸气体进出口 |
为什么选择 TU-QF15
选择 TU-QF15 代表了对卓越热工程和工艺可靠性的投资。该炉的设计重点在于长期的运行一致性，热区仅使用优质金属组件，以确保您的材料免受污染。冷壁设计对于现代实验室来说是一个显著优势，它提供了陶瓷基系统无法比拟的高真空性能和外部安全性的结合。
- 经过验证的材料完整性：全金属热区对于高熵合金和活性金属至关重要，在这些材料中，即使是微量的碳也会损害机械性能。
- 精密控制套件：使用工业标准的Eurotherm控制器搭配直观的触摸屏界面，确保复杂的研发方案每次都能完美执行。
- 完整的系统集成：与许多竞争对手不同，该装置作为一套完整的解决方案交付，包括必要的超大容量冷水机和所有必需的电源线，降低了安装复杂性。
- 工业级稳固性：从304不锈钢腔体到重型钨加热带，每个组件的选择都基于其在严苛工业日程下运行的能力。
我们的工程团队可协助进行特定的修改，包括氢气兼容性或定制真空泵站，以确保该系统完全符合您的工艺要求。立即联系我们进行技术咨询或获取正式报价。
